| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3900-0241 |
部品番号:A20B-3900-0241 について
製造者:FANUC株式会社 (日本)

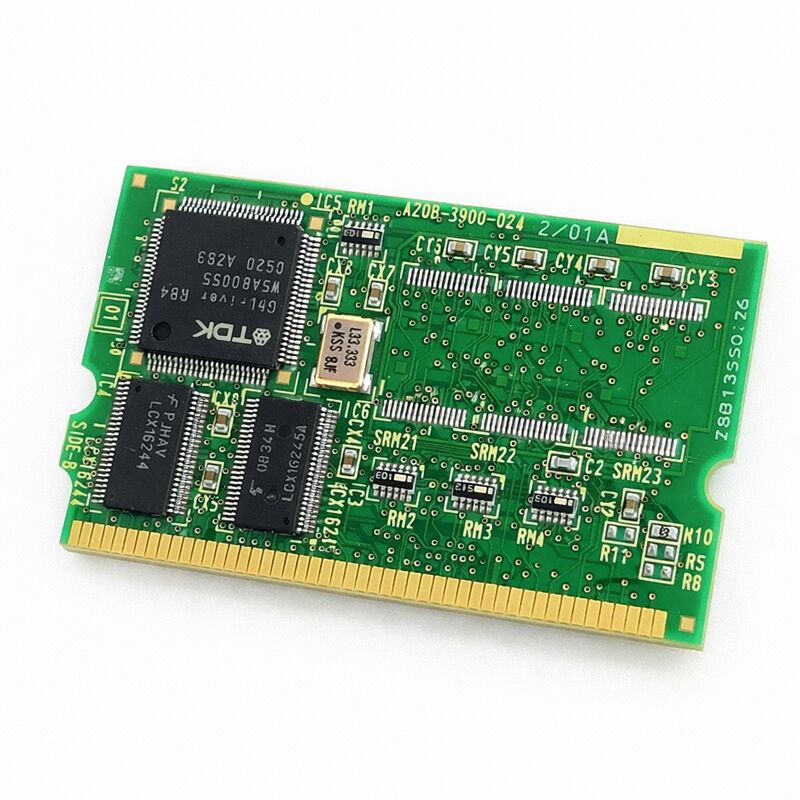

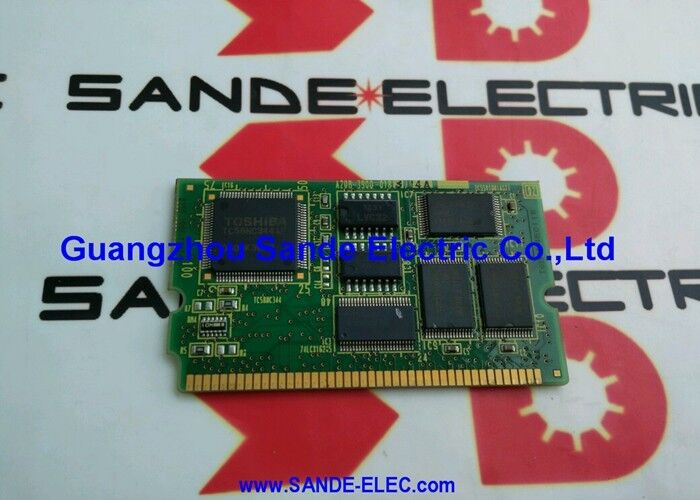

製品タイプ:FROM / SRAM メモリモジュール (PCB)
名称:モジュールB2
FROM ID: ファイル番号E4
SRAM ID:04
A20B-3900-0241は,FANUCの128 MB FROM / 2 MB SRAMメモリモジュールのB2変種であり,B1 (A20B-3900-0240) の対価であり,SRAMの割り当てが1 MBから2 MBに倍増している.
FANUC 0i-D CNC システムなどで使用することが確認されており,A20B-3900 シリーズの他のモジュールと同じ基本的な役割を担っています.制御器がソフトウェアと実行データ保持するために依存する非揮発性およびバッテリー対応の揮発性メモリを提供する.
128 MB の Flash ROM は,FANUC CNC 構成が完全にロードされていることをサポートします.
システムソフトウェア,サーボソフトウェア,PMC梯子プログラム,オプションパッケージ,ユーザー定義ソフトウェアはすべて FROM にあります.
A20B-3900-0241のFROMはバッテリーを必要とせずに電源サイクル全体に保存します.
制御器は電源を入れると FROMを読み込み,その内容を作業メモリに読み込む.FROM ID E4 と SRAM ID 04 は,FANUC の診断・設定システム内のこのモジュールのメモリ構成を識別する..
B1 バリエントに比べて1 MB の SRAM が追加されることで,より大きなパラメータセット,拡張されたプログラムストレージ要件,FANUCのオプションのデータ管理機能のより大きな使用.
B2が工場で搭載されたシステムでは,B1に置き換えると,設定されたオプションセットに十分な SRAM が得られない可能性があります.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-3900-0241 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | FROM / SRAM メモリモジュール (PCB) |
| 指定 | モジュールB2 |
| ボードシリーズ | A20B-3900 |
| FROM IDから | E4 |
| SRAM ID | 04 |
| 能力から | 128 MB (フラッシュROM,揮発性がない) |
| SRAM 容量 | 2 MB (バッテリー付き,揮発性) |
| 互換性のあるシステム | FANUC 0i-D CNCおよび他のFANUC制御装置 |
| 設置 | プラグインモジュール,コントローラ主板 |
| 設置後 | すべての FROM ファイル,パラメータ,およびプログラムは再ロードする必要があります |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新品 / 改装 / 修理 |
Flash ROMはバッテリーを必要としません. 保存されているデータは電源状態に関係なく保持されます. それは通常の動作中に変化しないもののための適切な場所です: CNCカーネル,サーボ制御ソフトウェアPMCのランタイムとアプリケーション特有のオプションソフトウェア.これらのいずれもサイクルからサイクルに変更されません.
次回の電源サイクルまで RAMから動きます
SRAMは違います 変形性があります 電気を切断されたら 備蓄電池が使えない限り 内容を忘れます
SRAMは,機械の動作中に変化するデータ:機械操作者またはサービスエンジニアによって設定されたパラメータ,保存された機械プログラム,アクティブツールデータ,ピッチエラー補償表を保持します.
備蓄電池はメンテナンス部品であり,使用寿命があり,静かに故障する前に定期的に交換する必要があります.
B2モジュールの 2 MB SRAM は, 1 MB の限界を押しつけるシステムでは最も重要です.
小さなプログラムライブラリと最小限のパラメータセットを備えた 単一のCNC機能を実行するコントローラが 違いを気付かないかもしれません
数百のプログラムが格納されている 大きな機械加工センターを管理するコントローラには 広範囲にわたるツールライフマネジメントデータベースと 様々なオプションが備わっています
FANUC 0i-Dは,広く使用されている中級CNCプラットフォームです. 機械加工センター,ターニングセンター,ワイヤーEDMマシン,磨き機をさまざまな軸数で動かす.
0i-Dは,前代機に比べて能力の著しい改善をもたらし,より高い軸数,ナノインターポレーション,改善されたサーボ性能,より幅広いオプションの利用可能性をもたらした.
この世代のコントローラはまだ世界中で生産されており,FROM/SRAMモジュールはアクティブメンテナンス項目です.
A20B-3900-0241 は 0i-D 装置の確認です
FROM ID E4とSRAM ID 04の識別子は,この容量範囲で0i-Dプラットフォームが使用する特定のメモリ構成にモジュールをリンクします.
これらのIDはコントローラの設定診断書に表示されます. インストール後に確認すると,コントローラが新しいモジュールを正しく認識したことを確認します.
A20B-3900-0241を交換すると,コントローラのソフトウェアとデータが空白状態に戻ります.
前のモジュールに載っていたすべてのシステムソフトウェア,パラメータ,プログラム,補償データが消えました.マシンが実行される前にバックアップから復元する必要があります.
適切な復元順序:まず FROM ソフトウェアをロードし パラメータを入力し プログラムとユーザーデータを読み込みます正確なソフトウェアバージョンがインストールされる前にパラメータをロードしようとすると,ソフトウェア不一致アラームが生じる可能性があります..
FROM のインストール後,ソフトウェアのバージョンを確認し,パラメータをロードする前にバックアップの期待されたバージョンと一致することを確認します.
FROM ID と SRAM ID を制御器の診断画面でインストール後に確認する.
E4 と 04 は,正規のモジュールが認識されていることを確認します.
ID が期待どおりに表示されない場合は,モジュールに欠陥があると結論付ける前に,モジュール座席とコネクタの状態を調査します.
Q1:A20B-3900-0241をインストールした後,コントローラがROM設定アラームを表示します.これは何を意味しますか?
このアラームは,通常,制御器がFROMを正しく読み取れないとき,またはFROMIDが制御器の期待された構成と一致しないとき現れる.
モジュールは完全に座っていることを確認します.
座席が正しければ,アラームが鳴らされても,モジュールの部品番号が設置されたコントローラタイプに準拠していることを確認する.
FROM ID E4 は,制御装置のシステム構成診断書に,モジュールが正しく認識されると表示されます.
Q2:A20B-3900-0241は,B1を搭載した機械でA20B-3900-0240 (B1) を置き換えることができるか?
一般的には,B2はB1と同じ 128 MB FROM を提供し,追加の SRAM を備えています.
B1を搭載したシステムは,B2のSRAMの追加により損なわれない.
制御機モデルがB1とB2の両方を承認していることを機械のドキュメントで確認します.
ソフトウェアとパラメータを 交換後 正常に読み込みます
Q3:PMCの梯子プログラムは FROMか SRAMに格納されているのですか?
PMC梯子プログラムは,FROM (非揮発性) に格納されている.バッテリーなしで電源を切断しても存続する.
しかし,PMCパラメータと一部のPMCデータ変数は SRAM (バッテリー対応) に保存されます.
PMCの正常な機能のために,モジュール交換後に FROM と SRAM は正常に復元されなければならない.
FROM ソフトウェア復元手順で梯子を再起動し,PMC パラメータを別々に復元します.
Q4: SRAMはインストール後に空っぽと表示されますが,FROMは正しく読み込まれています.なぜですか?
新しいモジュールまたは新しく供給されたモジュールには SRAM が空いています.FROM コンテンツはソフトウェアロード手順で復元されました.しかし SRAM のデータ (パラメータとプログラム) は,パラメータとプログラムの復元手順で別々に読み込む必要があります..
これは,モジュール交換の通常の,期待されるステップです. 機械の機能をテストする前に完全に復元手順を通過します.
Q5:A20B-3900-0241をインストールした後,FROM IDとSRAM IDをどのように確認しますか?
FANUC コントローラーのシステム診断画面にアクセスします. 通常は"システム/設定"メニューに表示されます.
FROM ID と SRAM ID は,コントローラのハードウェア構成要約に表示される.
A20B-3900-0241の場合,FROM ID は E4 と SRAM ID は 04 となります.これらの値は,コントローラがインストールされたモジュールを正しく識別したことを確認します.
