| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3900-0240 |

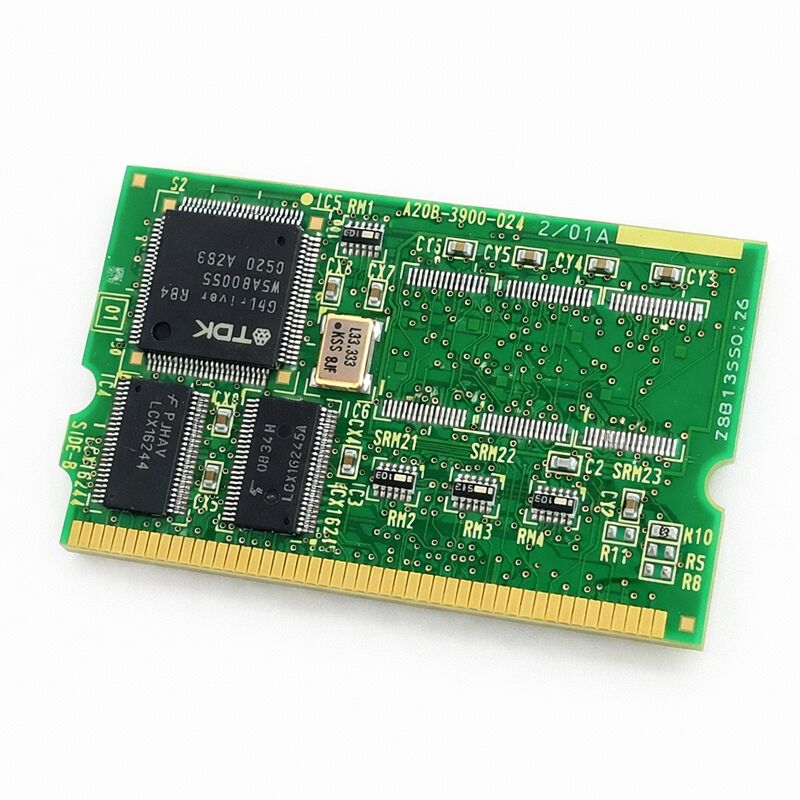

部品番号:A20B-3900-0240 について
製造者:FANUC株式会社 (日本)
製品タイプ:FROM / SRAM メモリモジュール (PCB)
名称:モジュールB1
A20B-3900-0240は,FANUCの128 MB FROM / 1 MB SRAMモジュールで,A20B-3900シリーズのB1変種として指定されています.
It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.
この容量は,このモジュールがサポートするシステムの規模を反映しています.大きなFANUC CNCコントローラと,オプションの負荷が大きい複雑なソフトウェア構成を実行するロボットコントローラです.
FROMは制御器のソフトウェアをすべて非揮発的に保持します.各電源サイクルで,システムは FROMの内容を読み込み,作業メモリに読み込みます.このモジュールのFROMは,電源の中断によってその内容を決して失うことはありません. これはFlash ROMの基本的な性質です..
しかし,正しいソフトウェアコンテンツが必要です.空白または正しくロードされていないモジュールはコントローラを実行しません.
板の交換後に FROM ファイルを再インストールすることは,オプションではなく,必須のステップです.
このモジュールの1MB SRAMは,バッテリーでサポートされる揮発性メモリです.それは動作中にコントローラが生成するデータを保持します:アクティブパラメータ,ランタイム変数,短時間の電源断断に耐えなければならないが,完全な電源停止中にバックアップ電池によって維持される他の状態情報1 MB の SRAM 容量は,適度なパラメータセットを持つシステムに適しています.
より大きなパラメータストレージが必要な場合は,B2変種 (A20B-3900-0241, SRAM 2 MB) がそのニーズを満たします.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-3900-0240 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | FROM / SRAM メモリモジュール (PCB) |
| 指定 | モジュールB1 |
| ボードシリーズ | A20B-3900 |
| 能力から | 128 MB (フラッシュROM,揮発性がない) |
| SRAM 容量 | 1 MB (バッテリー付き,揮発性) |
| 設置 | プラグインモジュール,コントローラ主板 |
| 適用する | FANUCのCNCとロボット制御システム |
| 設置後 | FROM ファイル,パラメータ,およびプログラムの完全な再読み込みが必要です |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新品 / 改装 / 修理 |
32 MB から 64 MB から 128 MB に跳ね上がるのは任意ではありません.FANUC CNC システムは時間の経過とともにソフトウェアコンテンツを蓄積します.
基本システムソフトウェアは FROMの一部を占めています
コントローラーにロードされた各オプションは,マクロ実行器,会話プログラミング機能,追加の言語パッケージ,カスタムサイクル,拡張PMC容量により FROM空間を消費します.ロボット・システム ロボット・ソフトウェアの読み込み視覚ライブラリ,フォースコントロールパッケージ,その他のアプリケーション特有のソフトウェア
基本的な構成を実行するコントローラは 32 MB または 64 MB で快適に動作します.
多くのオプションを持つコントローラー 大規模なPMC梯子と 幅広いユーザーソフトウェアが これらの限界を押し広げています
A20B-3900-0240の128 MB FROMは,この制約をなくす.それは,より小さな FROM容量が不十分である完全な制御構成のためのモジュールである.
新しいA20B-3900-0240をインストールすると,空白なモジュールがインストールされます.ソフトウェア,パラメータ,プログラムはありません.マシンまたはロボットが動作する前にすべて再起動する必要があります.
これは些細なことではありません.
FROM ファイルは,適切な FANUC 起動手順を使用して読み込む必要があります. CNC パラメータは,パラメータバックアップから復元する必要があります.
PMC の梯子 プログラム を 再 読み込み する必要があります. ユーザー プログラム, ツール データ, その他の 保存 された データ を 復元 する必要があります.
各カテゴリーのデータは異なる復元経路を使用します.順序は重要です.パラメータをロードする前にソフトウェアのインストールを完了し,パラメータをロードする前にソフトウェアの完整性を確認します.
この復元を実行するバックアップは,最新で完全でなければなりません.古いバックアップは,古いシステム状態を復元します.
部分的なバックアップは手動で再入力する必要のあるギャップを残します.確認された,完全なバックアップを保持し,システム変更後に更新することは,ボードの交換を簡単にする唯一の方法です.
A20B-3900シリーズの指定B1とB2はSRAM容量を示す.B1モジュールは1MB SRAMを搭載.B2モジュールは2MB SRAMを搭載.
FROM 容量は,この場合 128 MB であり,その差異は可用な揮発性パラメータストレージ量に表される.
FANUCのCNCシステムの大半は1MBのSRAMで快適に動作する.いくつかの構成は,特に非常に大きなパラメータセット,広範なツールライフマネジメントデータB2 バリエントが提供する追加 1 MB の恩恵を受ける.
制御装置のドキュメントや オリジナルモジュールのラベルは どのバージョンが工場で搭載されたかを確認します
Q1:A20B-3900-0240をインストールした後,コントローラが起動しない.最も可能性のある原因は何ですか?
FROM のコンテンツは新しいモジュールで空白になっている.制御器は起動するには,FROM の有効なシステムソフトウェアを必要とする.
FANUCの起動画面にアクセス (起動時に特定のキーを押して) 制御機モデルによって異なる手順) システムソフトウェアをメモリーカードまたはUSBでロードします.ソフトウェアがロードされると,コントローラーは正常に起動するべきです.
Q2:A20B-3900-0240はA20B-3900-0241 (B2) と交換可能ですか?
異なるのは SRAM です.B1 は 1 MB,B2 は 2 MB です.
B2 はしばしば問題なくB1を代替することができる. より多くのSRAMは問題を引き起こさない. B2を代替するB1は,システムが完全な2MB SRAM容量を使用するように設定されている場合,問題を引き起こす可能性があります.
交換する前に制御装置のドキュメントから要求を確認する.
Q3:A20B-3900-0240を交換した後,どのようなデータを再読み込む必要がありますか?
すべてのFROMファイル (システムソフトウェア,オプションソフトウェア,PMC梯子),すべてのCNCパラメータ,すべての保存プログラム,およびすべてのユーザーデータ
ソフトウェアのインストール,パラメータ,そしてプログラムを完了します.
ソフトウェアのステップをスキップしないでください 適切なソフトウェアなしで読み込まれるパラメータは,アラームを生成したり正しく読み込まない可能性があります.
Q4: SRAMのバックアップ電池が切れました.ボードはまだ使用可能ですか?
FROM部分はバッテリーの状態に関係なく完全である. 揮発性がない.
バッテリーが故障した後に電源が切断された場合,SRAMの部分はその内容を失っている. バッテリーを交換し,SRAMのすべてのデータを再充電する.
ボード自体は機能しており, SRAM のデータだけが復元が必要です.
Q5:A20B-3900-0240は,インストール中にどのように扱われるべきですか?
静止防止の注意を全域に用いて 板に触れる前に地面を固定しなさい
端からだけ操作する.回路の痕跡やチップに触らないようにする.電源を切った状態で設置して外す.
部分的に座っているモジュールは,診断を困難にする,クリーン障害ではなく間歇的な障害を引き起こす可能性があります.
