| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3900-0200 |

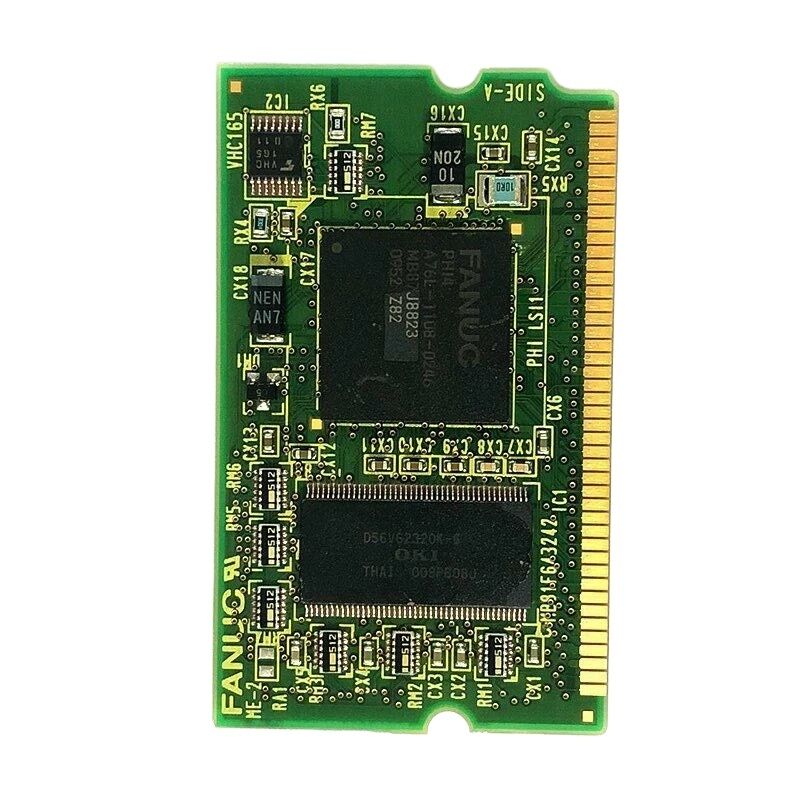

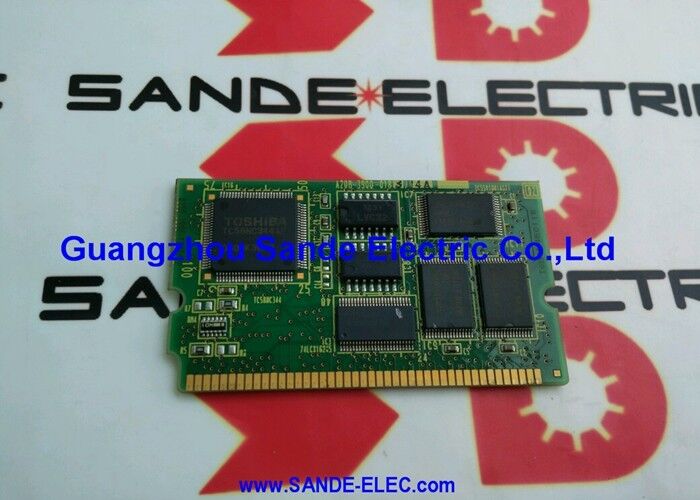

部品番号:A20B-3900-0200 について
製造者:FANUC株式会社 (日本)
製品タイプ:PMCモジュール (プログラム可能な機械制御PCB)
A20B-3900-0200は,FANUCシリーズ30i,31i,および32iのCNCシステムのためのPMCモジュールです.30i メインボードのDIMMスロットに接続され,FANUCの組み込みプログラム可能なマシンコントローラ (PMC A5) の処理エンジンを供給します..
モジュールは5Vの電源レールで動作し,通常の動作中に約5Wを消耗する.
FANUCのCNCを元に作られた機械には 2つの制御層が同時に動いています
CNC層は軸の動き,挿入,スピンドル制御を管理します. PMC層は他のすべてを管理します. 機械のドア,クランプ,ツール交換機,冷却液システム,潤滑,水力,機械を完全な機械にする すべてのI/O信号 単なるモーションコントローラではなく.
A20B-3900-0200は30i/31i/32iシリーズのシステムでこの方程式のPMC側を処理する.
PMCモジュールなしでは 機械のフィールド I/O は制御不能です
CNCは起動するかもしれないが,機械の機能は順番正しく機能しない.A20B-3900-0200はオプションアクセサリーではない.それはコントローラーのコアアーキテクチャの一部である.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-3900-0200 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | PMCモジュール (プログラム可能な機械制御PCB) |
| ボードシリーズ | A20B-3900 |
| PMC エンジン | PMC A5 |
| 互換性のあるコントローラ | FANUCシリーズ30i / 31i / 32i (3xiシリーズ) |
| 設置 | DIMM スロット,FANUC 30i メインボード |
| 供給電圧 | 5V DC (システム供給) |
| 権力 の 消耗 | 約5W |
| 接続インターフェース | エッジコネクタ (DIMM型) |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新品 / 改装 / 修理 |
FANUCのプログラム可能な機械コントローラ (Programmable Machine Controller) は,CNCの内部PLCである.機械メーカーが機械を動作させるために書いた配列論理である機械製造者の梯子プログラムを実行する.この梯子プログラムは,CNCの動き制御ソフトウェアが直接処理できないすべてのものを制御します.
切断の間,機械センターが何をしているか考えてみてください
ツール交換には特定の順序が伴う. スピンドルが停止し,Z軸が安全な位置に移動し,ツールチェンジャーアームが動作し,クランプが解放され,新しいツール負荷が加えられ,クランプが接続され,アームが引き戻され,CNCは再起動する.これらのステップは,PMC梯子の出力または入力です.
PMCはクランプで確認されたセンサーを読み 腕の位置を確認し 冷却液を有効にし ドアのロックを監視します すべてはPMCモジュールで実行される梯子の論理です
シリーズ30i/31i/32iのシステムでは,この梯子は非常に大きくなります.
これらのコントローラは 複雑なマシンをサポートします 多くの軸と多くのマシン機能があります
A20B-3900-0200のPMC A5エンジンは,マシンが必要とするサイクル速度でこの複雑さを処理する処理能力を提供します.
PMCエンジンの名称は,PMCプロセッサの生成および能力レベルを特定する.異なるFANUC CNC世代は異なるPMCエンジンを使用する.
A5は,シリーズ3xi (30i/31i/32i) 世代に特有のもので,以前の世代や後世代のPMCモジュールと交換できない.
A5エンジンは,制御器が実行できる最大階段ステップ数,I/Oポイント容量,実行サイクル時間を決定する.複雑な梯子プログラムを持つ30i/31i/32iシリーズの機械A5の処理ヘッドルームは,サイクル時間の影響なしに機械の完全なシーケンスを実行するために必要である.
A20B-3900-0200は,A5エンジンを搭載するハードウェアである.このモジュールが故障すると,PMCは実行を停止する.
階段が止まり,PMCが制御する機械の機能も止まる.
代替A20B-3900-0200をインストールすると,空白PMCプロセッサをインストールします.マシンが動作する前に,機械メーカーの梯子プログラムを再起動する必要があります.
階段プログラムは,CNCのDATA I/O画面または制御装置に接続されたFANUC Ladder III / FANUC LADDER-IIIソフトウェアセッションを通じてバックアップして復元されます.
階段のバックアップは CNC パラメータのバックアップとは別々のファイルです
PMC モジュールの交換後に完全なシステム復元のために両方が必要です. 交換手順を開始する前に両方のバックアップが現在であることを確認します.
A ladder backup that predates the last machine modification restores an outdated machine configuration — confirm with the machine builder's service records that the ladder version in the backup matches the current production state.
Q1: 機械は電源を入れますが,Mコード機能はありません. 軸の動きは正常に動作しています. PMCモジュールはおそらく欠陥ですか?
これは PMC のクラシックな障害症状です. CNC 軸制御は PMC モジュールから独立しています. PMC が実行していない場合でも軸が動きます. M コード,ツール変更,冷却液,そしてすべてのマシン I/O 機能は PMC 梯子を通過します.
軸の動きが正常に,機械機能が欠けている場合,PMCモジュールは主要な疑わしいものです.実行状態とアラームコードのために,CNCのPMC状態スクリーンをチェックします.
Q2:A20B-3900-0200の交換装置を設置した後,機械が稼働する前に何を再充電する必要がありますか?
機械メーカーの梯子プログラムは,最初に再起動する必要があります.それなしでは,PMCは梯子なしで動作し,機械のI/Oは制御されません.梯子がロードされ,実行が確認された後,PMCは,PMCを操作します.すべてのPMCパラメータと I/O 割り当てが機械の現在の構成と一致していることを確認する..
生産に戻る前に,機械の機能を注意深く再確認します.
Q3:別のFANUCコントローラ世代からPMCモジュールを使用できますか?
A20B-3900-0200のPMC A5エンジンは,シリーズ30i/31i/32iのアーキテクチャに特化したものですシリーズ16i/18iまたは他の世代からのPMCモジュールは,異なるプロセッサアーキテクチャと異なる梯子命令セットを使用します..
互換性のないPMCモジュールをインストールすると動作しません. 制御器はそれを認識しません. 常に制御器世代のための正しい部品番号で置き換えます.
Q4: 梯子プログラムは実行されていますが,いくつかのI/Oポイントが応答していません.これはPMCモジュールの故障かもしれません.
階段が動いているときに部分的なI/O障害は,PMCモジュールの故障が少なく,ワイヤリング,I/Oボード,またはパラメータの故障がより一般的です.
PMCモジュールは,梯子を走るか走らないか, 特定のI/Oポイントを選択的に無効にする方法で失敗することは滅多にありません.
CNCのI/O診断画面をチェックして,PMCの入力ポイントで予想される信号移行が起きているかどうかを確認する.
これは故障をフィールドワイヤリング,I/Oボード,またはPMCパラメータ設定に導きます.
Q5:A20B-3900-0200は使用前にどれくらい保管できるのですか?
正しく保管された場合 乾燥した環境,安定した温度,反静的パッケージ FANUC PMC モジュールは長期間保存されます.
モジュール自体にはバッテリーも 時間的に重要な部品もなく 消極的な貯蔵中に劣化します
湿度や温度変動や静電から遠ざけてください
モジュールが数年間保管されている場合,設置前にDIMMコネクタの酸化を確認します.
