| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3900-0170 |
部品番号:A20B-3900-0170 について
製造者:FANUC株式会社 (日本)
製品タイプ:FROM/SRAM アナログスピンドルモジュール (PCB)
参考マニュアル:B-64115EN

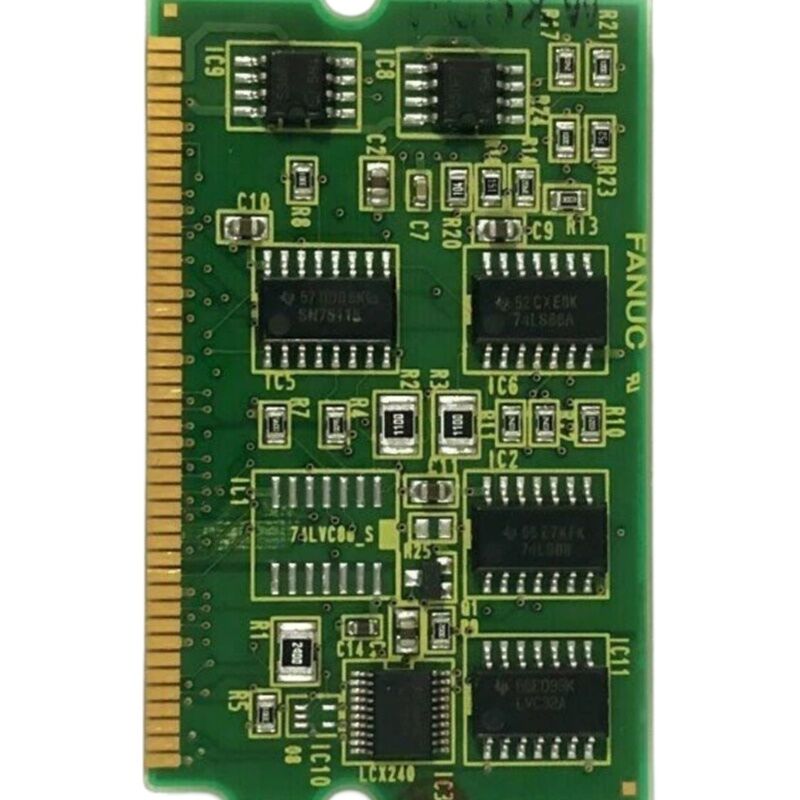

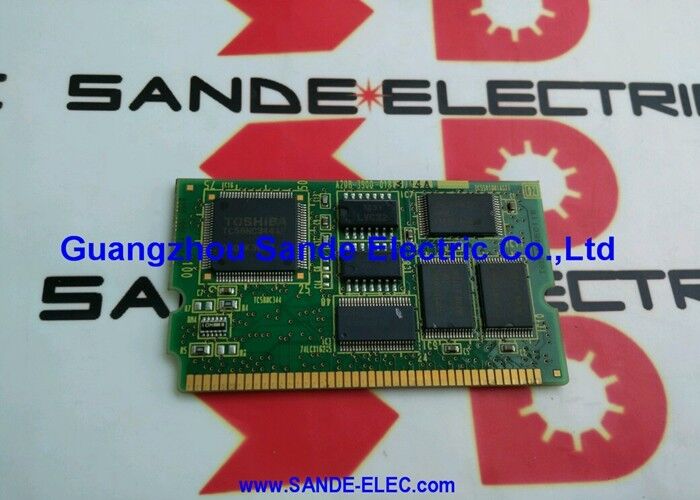

A20B-3900-0170は,FANUC株式会社製の二重機能PCBである.単一のプラグインモジュールでFROM/SRAMメモリとアナログスピンドルインターフェースを組み合わせている.
FANUCは,このボードがサポートするために存在している,独特で特定のハードウェア構成をアナログ信号経路を通してスピンドルを駆動するように構成された CNC制御システムのために設計しました.
アナログスピンドルインターフェイスがボードの特徴です
FANUCのCNCシステムは,シリアルとアナログの2つのスピンドル制御方法をサポートする.シリアルスピンドルドライブは,スピンドル増幅器へのデジタル通信リンクを使用する.アナログスピンドル駆動は,電圧信号を使用します. 通常は0~±10V..
旧式またはアナログ型スピンドル増幅器の周りに構築された機械は,アナログインターフェースボードを必要とします.A20B-3900-0170はそのインターフェースを提供します.それを取り除くと,CNCはスピンドルをコマンドする経路がありません..
このボードのFROMとSRAMは,どのFANUCメモリモジュールでも同じ役割を担っています.FROMはシステムソフトウェアを非揮発的に保持します.
SRAMはバッテリーバックアップでランタイムデータを保持する.両方のメモリタイプは,スピンドルインターフェース回路として同じ物理ボードに統合されている. A20B-3900-0170は純粋なメモリモジュールではありません.その スピンドル の 機能 は,その 機能 と その 操作 を 変え ます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-3900-0170 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | FROM/SRAM アナログ スピンドル モジュール |
| ボードシリーズ | A20B-3900 |
| スピンドルインターフェース | アナログ (電圧コマンドタイプ) |
| メモリタイプ | FROM (Flash ROM) + SRAM (バッテリー付き) |
| 参考マニュアル | B-64115EN |
| 設置 | プラグインモジュール,FANUC CNC制御ボード |
| 原産地 | 日本 |
| スワップに関するデータ保存 | データの喪失 システムデータの完全な再読み込みが必要 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新品 / 改装 / 修理 |
FANUC CNC システムでは,スピンドル制御経路は,どのタイプのスピンドル増幅器が設置されているかに依存する.
シリアルスピンドル増幅器は,CNCとデジタル通信する. アナログスピンドル増幅器は,アナログ電圧入力から速度コマンドを取得する. アナログスピンドル増幅器を使用する機械では,この電圧信号を生成するハードウェアが必要です.
そのハードウェアは アナログスピンドルモジュール A20B-3900-0170.
CNCがスピンドル速度を コマンドすると アナログスピンドルモジュールは そのコマンドを 比例電圧に変換します
スピンドル増幅器はこの電圧を読み,それに応じてスピンドルモーターを動かす.
スピンドル位置エンコーダからのフィードバックは,別の経路でCNCに戻り,CNCがスピンドル速度と位置を監視し,調節できるようにします.
このインターフェースはハードウェアで固定されている.パラメータによって再マッピングできるいくつかのCNC機能とは異なり,スピンドルインターフェースタイプは,どのボードがインストールされているかに基づいて決定される.
アナログスピンドルドライブで構成された機械は,このスロットに純粋なメモリモジュールを搭載して正しく動作しません.
スピンドル制御経路は A20B-3900-0170 が存在していることに完全に依存する.
A20B-3900-0170の交換は ボードに保存されているすべてのデータを 失うことを意味します
システムソフトウェア,パラメータ,スピンドルチューニングデータ,およびこのモジュールのFROM/SRAM部分に保存されているすべてのプログラムは,ボードを削除すると消えてしまいます.新しいボードは空です.
リスクは後期に 管理できるものではありません
すべてのCNCデータの完全なバックアップ プログラム,パラメータ,ピッチエラー補償,ツールデータ,スピンドルパラメータのバックアップは,ボードが出る前に存在する必要があります.有効なバックアップがないと,板交換後,機械は元の状態に戻れない.バックアップは 動いているに違いない
古いバックアップは古い設定を復元します
FANUC CNC データのバックアップは,BOOT 画面のDATA BACKUP 機能または RS-232 またはメモリーカードインターフェースによる外部メモリデバイスを通じて行われます.このモジュール上のボードの作業に進む前にバックアップが完全で読み取れることを確認します.
A20B-3900シリーズには複数のボードバリエーションが含まれています.一部は純粋なメモリモジュールで,追加のインターフェース機能なしでFROMとSRAMのみを搭載しています.
A20B-3900-0170は,それらのうちの1つではありません. そのアナログスピンドルインターフェース回路は,メモリ内容に関係なく,ボードに存在します.
異なるA20B-3900メモリモジュールを -0170に置き換えると,システムからアナログスピンドル機能が削除されます.
機械は起動しますが スピンドル制御は失敗します.
正確な交換は別のA20B-3900-0170か,使用中の特定のCNCモデルに対する直接的な同等値としてFANUC文書によって確認されたボードです.
Q1: A20B-3900-0170を標準のA20B-3900メモリモジュールに置き換えるとどうなるか?
システムにはアナログスピンドルインターフェイスが存在しない.CNCは起動するが,スピンドル動作のコマンドは失敗する.
機械は,スピンドル関連の故障をアラームします.アナログスピンドルインターフェース機能を持つボードのみ,正しい部品番号がスピンドル制御を再現します.
Q2: スピンドルは速度コマンドに反応しない.A20B-3900-0170が故障しているかどうかをどのように判断できますか?
まず,spindle増幅器のコマンド入力にアナログコマンド電圧が存在していることを確認します.CNCがスピンドル速度をコマンドするときに電圧が変化しない場合このボードを指す アナログ出力路線に 欠陥がある
電圧が存在しているが,スピンダルは反応しない場合,欠陥はスピンダルの増幅器またはモーターの下流にある.
Q3: このボードを交換する前にシステムデータのバックアップを強制的に行うのですか?
はい.このモジュールの FROM と SRAM 部分のすべてのデータは,ボードを削除すると失われます.プログラム,パラメータ,およびシステムデータは,インストール後にバックアップから復元する必要があります.
前もってバックアップがなければ,このデータを復元する方法はありません.
ボードを外す前にバックアップを行う必要があります.
Q4:ボードのバックアップ電池が切れました.ボードはまだ使用可能ですか?
FROM部分は,バッテリーなしでデータを保持する.FROMは揮発性がない.SRAM部分は,バッテリーが長時間停止した場合,データを失ったことになる.
ボードは物理的に利用可能ですが SRAMに保存されているデータは 復元する必要があります
バックアップバッテリーを交換し,マシンを再稼働する前にシステムデータをすべて再充電します.
Q5: CNC は スピンドル アラームではなくメモリ アラームを表示しています. このボードはまだ原因かもしれません.
はい. FROM の内容が 電気突発,書き込み失敗,板の障害により 損なわれた場合,CNC はスペンドル特有の障害ではなくメモリでアラームを鳴らします.
制御装置を完全に起動できない時に発生するメモリアラーム,または電源発生後すぐに発生する,FROM/SRAM モジュールが影響を受けたことを合理的に示す.
特定の故障の記述については,B-64115ENマニュアルとアラームコードを比較してください.
