| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3900-0061 |

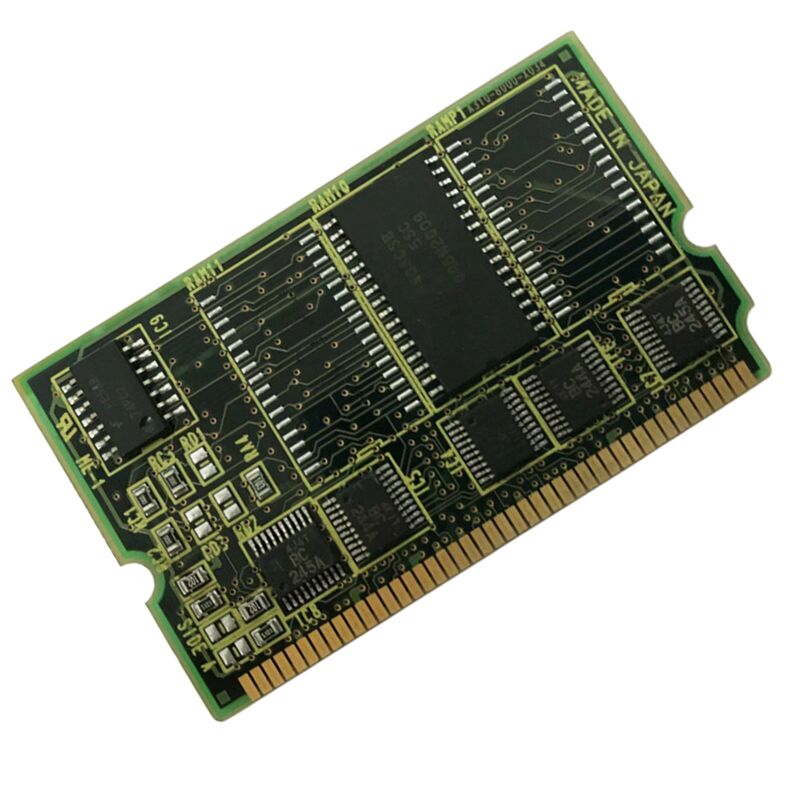

FANUC A20B-3900-0061 は、FANUC iシリーズ制御のメモリ構造で使用される1MB SRAMモジュールです。一般的に、16i、18i、20i、および21iシステムに関連付けられており、アンプまたはオペレーターパネルセクションではなく、メインマスターPCBに取り付けられるDIMMスタイルのメモリモジュールとして説明されています。実際の保守作業では、このモデルは保持制御メモリサポート用のボードとして理解するのが最適です。通常、元のCNCプラットフォームがまだサービスに値し、意図されたボードレベルのメモリレイアウトを維持するために正しいSRAMモジュールが必要な場合に選択されます。同じファミリーのモジュールは容量や適合性が異なる場合があるため、部品番号は一般的な外観よりも重要です。パラメータテーブル
パラメータ値部品番号A20B-3900-0061ブランド製品タイプ
SRAMメモリモジュールメモリ容量1MB
モジュールスタイル
| 一般的にリストされる制御 | 16i / 18i / 20i / 21i |
|---|---|
| 製品ファミリー | Q4: このモジュールは制御のどこに設置されますか？ |
| 設置コンテキスト | メインマスターPCB |
| 制御における製品の役割 | A20B-3900-0061のようなモジュールは、一般的なプラグインアクセサリではありません。これはコントローラーのメモリセクションに属し、安定した保持メモリは通常のCNC操作の一部です。 |
| そのため、ボードレベルの修理、交換用在庫、および信頼性高く稼働している古いiシリーズ制御のサービスサポートにおいて特に重要ですが、正確なメモリハードウェアが必要となります。 | よくある質問 |
| Q1: FANUC制御におけるA20B-3900-0061は何に使用されますか？ | FANUC iシリーズ制御の内部メモリ構造における1MB SRAMメモリモジュールとして使用されます。実際には、ドライブ、ディスプレイ、またはオペレーターインターフェースではなく、コントローラーのストレージ側に属します。 |
| これは、その役割が内部制御メモリ処理に関連していることを意味し、通常はインストールされているメモリモジュール自体が故障箇所として特定された場合に交換されます。 | Q2: このモジュールは一般的にどのFANUC制御と関連付けられていますか？ |
| 一般的に16i、18i、および21i制御と関連付けられており、一部の販売者はモデルマッピングに20iおよび15iの参照を含めることもあります。 | サービス作業では、これはボードをiシリーズメモリモジュールとして扱うべきであり、その適合性はファミリー名から推測するのではなく、インストールされている制御に対して確認する必要があることを意味します。 |
| Q3: A20B-3900-0061で正確な部品番号の一致が重要なのはなぜですか？ | A20B-3900ファミリーのメモリモジュールは、異なる容量や制御の関連性を使用しながらも、同様のアウトラインを共有する可能性があるためです。 |
正確なモジュール番号を一致させることが、互換性を維持し、設置後の不要なトラブルシューティングを回避するためのより安全な方法です。Q4: このモジュールは制御のどこに設置されますか？販売者の説明では、DIMMスタイルのプラグインモジュールとしてメインマスターPCBに設置されるとされています。
この設置詳細は、このボードが外部インターフェースやアンプアセンブリではなく、内部制御メモリスタックに属していることを購入者に伝えるため役立ちます。
Q5: このモジュールを交換する前に何をチェックすべきですか？
技術者は、正確なインストール済み部品番号を確認し、CNCファミリーを検証し、症状がマスターボードまたはソフトウェア側ではなく、本当にメモリパスを指していることを確認する必要があります。交換品を取り付ける前に、DIMMソケットと周囲の制御領域を検査することも良い習慣です。設置後、制御は安定した起動と通常の操作のためにチェックされ、メモリボードが正しく認識されていることを確認する必要があります。
最終的な検証ステップは、モジュールのリストされた役割と設置コンテキストに基づいた実践的なエンジニアリングガイダンスです。
