| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0641 |

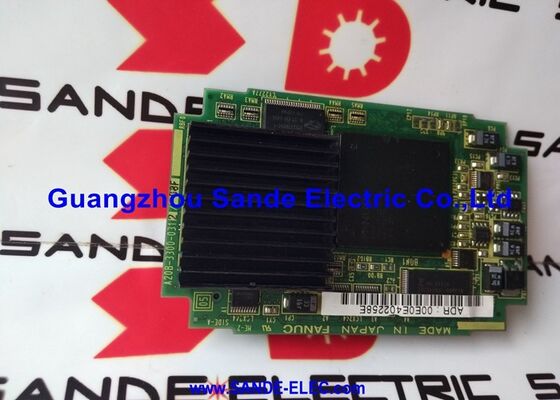

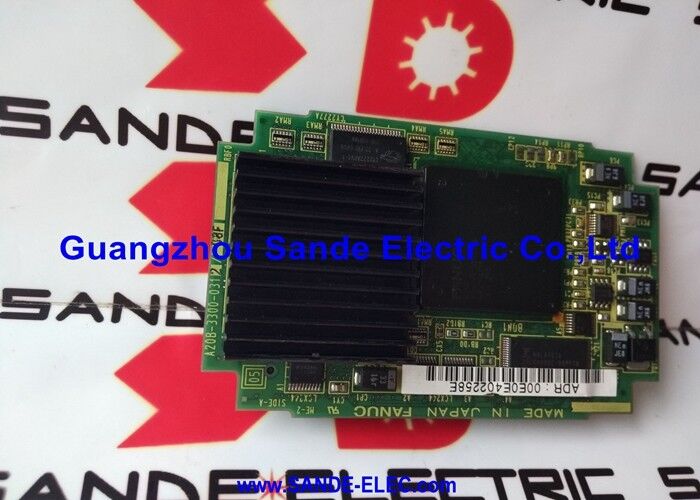

A20B-3300-0641は、ファナックのPower Mate iコンパクトCNCコントローラ用のCPUモジュールカードです。 Power Mate i は、フルスケールの i シリーズ CNC は必要ありませんが、正確な閉ループ サーボ制御が必要な周辺軸制御、位置決めアプリケーション、機械周辺機器用のファナックのスタンドアロン CNC です。アプリケーションには、ロボット ポジショナー、パレット搬送軸、回転テーブル インデクサー、複雑な複合機の補助軸などがあります。
「486X2」という名称は、プロセッサ アーキテクチャ、つまり 2 倍のクロック速度の 486 クラス CPU を識別します。このモジュールは、すべての Power Mate i CNC 実行のための処理コアを提供します。軸補間、PMC ラダー ロジック、サーボ コマンド生成、およびリアルタイム制御はすべてこのカードを通じて実行されます。 Power Mate i のメイン CPU ボードに接続して、プロセッサーと関連ロジックを提供します。
複数の FANUC CNC プラットフォームにわたる CPU モジュールにまたがる A20B-3300 シリーズ内では、-0641 は特に Power Mate i 486X2 バリアントを識別します。これは、A20B-3300-0601 (16iB/18iB CPU モジュール) や、さまざまな CNC システムに対応する他の A20B-3300 バリアントとは明らかに異なります。部品番号は近いです。機能は互換性がありません。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-3300-0641 |
| 説明 | POWER MATE i 486X2 CPUモジュール |
| プロセッサー | 486クラス倍速（X2） |
| プラットフォーム | ファナック パワーメイトi |
| タイプ | プラグインCPUモジュールカード |
| シリーズ | A20B-3300 |
| 起源 | 日本 |
Power Mate i は、FANUC I/O リンクを介してホストの FANUC i シリーズ CNC (16i、18i、21i) と通信します。ホスト CNC は高レベルのコマンドを発行します。 Power Mate i は独自の軸制御プログラムを独立して管理します。この分散型アーキテクチャにより、複雑なマシンにメイン CNC が直接制御する軸よりも多くの軸を持たせることができます。また、Power Mate i は、ホスト CNC を使用せずに、単純な 1 軸または 2 軸アプリケーション用のスタンドアロン コントローラとして動作します。
Q1: Power Mate i はどの FANUC CNC と一緒に使用されますか? A20B-3300-0641 はどのように適合しますか?
Power Mate i は、I/O リンク インターフェイスを介して FANUC 16i、18i、および 21i ホスト CNC に接続します。 A20B-3300-0641 は、Power Mate i の処理コアを提供する CPU カードです。A20B-3300-0641 がないと、コントローラは軸制御プログラムを実行したり、ホスト CNC と通信したりできません。
Q2: A20B-3300-0641 CPU モジュールを交換する場合、プログラムの再ロードは必要ですか?
CPU モジュールはプログラム ストレージではなくプロセッサを搭載します。プログラム、パラメータ、および PMC データは、FROM モジュールと SRAM モジュールに存在します。 CPU カードのみを交換したときに FROM および SRAM モジュールがそのまま維持されている場合、Power Mate i は次回の電源投入時に設定された動作を復元する必要があります。交換後の初回起動時に、すべてのデータが正しく読み込まれることを確認します。
Q3: A20B-3300-0641 と A20B-3300-0601 の違いは何ですか?
A20B-3300-0601は、シリーズ16iB/18iB CNC制御用CPUモジュール(32MB SDRAM)です。 A20B-3300-0641は、Power Mate i（486X2プロセッサ）用のCPUモジュールです。これらはまったく異なる FANUC CNC プラットフォームに対応しており、どの構成でも互換性はありません。
Q4: Power Mate i が起動できません。 CPUモジュールが原因でしょうか？
Power Mate i が電源投入時にアクティビティを示さず、ホスト CNC が Power Mate の I/O リンク通信アラームを生成した場合は、まず FROM および SRAM モジュールを確認します。FROM が破損していると起動できません。 FROM の内容が無傷であることが確認され (またはバックアップから復元されて)、それでもコントローラが起動できない場合は、CPU モジュールが残りの疑わしい原因となります。正常なA20B-3300-0641を使用したスワップテストが最終的な診断となります。
Q5: A20B-3300-0641 はどこで製造されていますか?
FANUC Power Mate i アフターマーケットを通じて、ファナック CNC 部品ディーラー、テスト済みの余剰サプライヤー、および Power Mate i の経験による修理サービスを提供します。特に、取り付けられているカードのラベルから A20B-3300-0641 (Power Mate i 486X2 CPU) を確認してください。 A20B-3300 シリーズは複数の CNC プラットフォームに対応しています。正確な -0641 接尾辞が重要な選択パラメータです。
