| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0638 について |

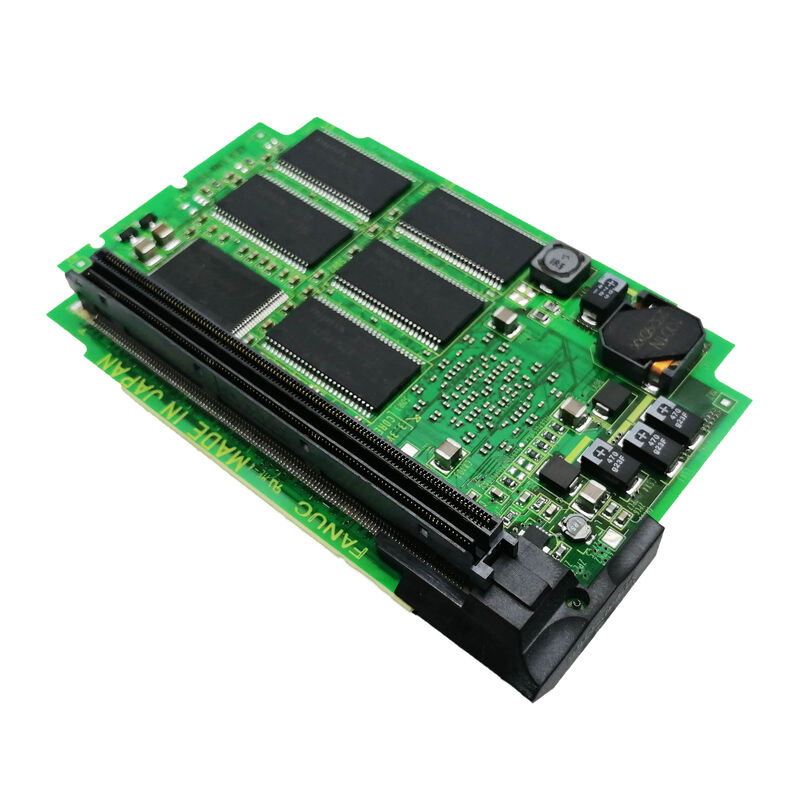

A20B-3300-0638は 0i-Dシリーズ メインボードに直接接続されます0i-Dにセルボ軸情報を与えるモジュールです セルボドライブへのすべてのFSSB通信を管理し,各制御軸の現在の制御パラメータを調整します.
KFAS LLCは"A20B-3300-0638は Fanuc 0i-Model D (0i-TD, 0i-MD) メンテナンスマニュアル B-64305ENで使用されている"と確認している.
0i-Dは,FANUCの第4世代0iCNCです. 世界的な製造業におけるターニングセンターと加工センターの最も広く使用されている中級CNCプラットフォームです.そのサーボ性能は,部品の品質とサイクル時間に直接影響します.軸カードをCNCハードウェアの最も重要なボードの1つにする.
| パラメータ | 価値 |
|---|---|
| 互換性がある | シリーズ0i-D (0i-TD,0i-MD) |
| 最大軸 | 4 |
| サーボ制御 | HRV3 / HRV2 |
| インターフェース | FSSB |
| マニュアル | B-64305EN |
| シリーズ | A20B-3300 |
A20B-3300-0638のHRV3とHRV2の両方のサポートは重要である.HRV (High Response Vector) コントロールは,サーボ電流ループの帯域幅を決定する:
HRV262.5μsの間隔で更新された電流ループ 標準的な高応答モードで,以前のHRV1を置き換えました.ほとんどのCNC加工アプリケーションに優れたサーボ硬度を提供します.
HRV3ロープの更新速度を2倍にする.これはサーボ硬さをさらに増加させる.動的切断力による位置誤差を減らす高速で表面の仕上げ品質を向上させる.
精密加工用には 密度の高いトリミング高速マート・アンド・モールド・フレーシング A20B-3300-0638のHRV3の利用可能性により,0i-Dは以前より高いレベルのCNCプラットフォームと関連付けられていたサーボ性能に備えています.
0i-TD CNC サーボ障害:FANUC 0i-TD回路は1つまたは複数の軸にFSSB通信アラームを発揮する.軸カードA20B-3300-0638が故障として識別される.交換は,すべての4軸チャネルのためのFSSB伺服通信を回復.
0i-MD加工センター軸カードの保守:0i-MD加工センターで制御システムの保守が行われます.A20B-3300-0638は軸カードを既知の良好な状態に戻すために交換されます.
Q1:A20B-3300-0638は0i-Dに特有のものですか? それとも0i-Cにも互換性がありますか?
KFAS LLCは0i-Model D (0i-TD, 0i-MD) のメンテナンスマニュアルB-64305ENのA20B-3300-0638を確認している.0i-Dと0i-Cは異なるメインボードハードウェアを使用している.0i-C ハードウェアのドキュメントから,そのプラットフォームの注文の前に,0638が0i-C アプリケーションに指定されているかどうかを確認してください..
Q2:A20B-3300-0638が故障したと示すアラームは?
FSSB通信アラーム (SV0401,SV0446,0i-D 警告リストの関連 FSSB エラーコード) が複数の軸に同時に表示される場合 Servo ドライブとモーターが正しくテストされた場合 特に 軸のカードを故障源として示します単軸のFSSBアラームは,軸カードではなくドライブサイドの故障を示す可能性があります.
Q3:A20B-3300-0638の交換には,サーボパラメータの変更が必要ですか?
0i-Dのサーボパラメータ (軸増幅,HRVモード設定,モータータイプ,エンコーダータイプ) は,CNCのメインSRAMに格納されます.A20B-3300-0638を装着した後,CNCはFSSB通信を再確立し,すべての4軸に既存のサーボパラメータを自動的に適用します.
Q4:A20B-3300-0638 (Axis Card A2) とA20B-3300-0637 (Axis Card A3) の違いは何ですか?
JJ Automationは,A20B-3300-0637はAxis Card A3であり,0iシリーズおよび30iシリーズコントローラにおける軸制御機能を管理していることを確認している.A3型はA2型よりも広いまたはより優れたプラットフォームに対応している.A2 (0638) は0i-D (0i-TD/0i-MD) に特異的に確認されていますインストールされたカードのタイプをそのラベルから確認してください. ハードウェア互換性を確認せずに,A3をA2に置き換えないでください.
