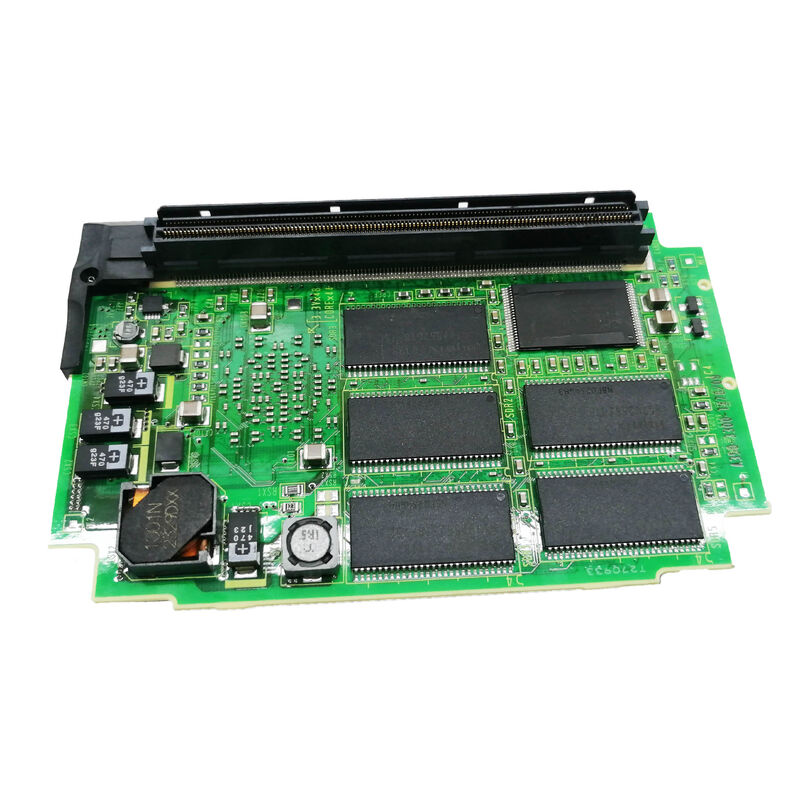

A20B-3300-0635 ファヌック PCBボード A20B33000635 A2OB-33OO-O635

A20B-3300-0635 FANUC軸カード A1 セルボ軸制御モジュール / A20B-3300-063x ファミリー / CNCドライブインターフェース

アクシス カード は 何 で あり,何 を 行なう か

FANUC CNC アーキテクチャにおける"Axis Card"は,CNC のメイン CPU ボードとサーボドライブアンプとの間の伺服軸インターフェースを提供する専用プラグイン モジュールである.特殊なプロセッサーカードが特に関与し,サーボ軸通信と制御を担当します..

A20B-3300-0635 (Axis Card A1) は以下の基本機能を果たします.

FSSB通信マスター:ファイバー・オプティック・セルボ・シリアル・バス (FSSB) 信号を生成し,セルボ・ドライブ・アンプを制御する.このカードは,各軸ドライブに位置コマンドを送信し,エンコーダーフィードバックを受け取ります..

サーボコーディネート処理:各軸の位置コマンドは,CNCの座標系内のサーボの現在の位置に相対して計算しなければならない.軸カードは,各軸ドライブコマンドにCNCのインターポレーション結果を翻訳する算術を処理.

デジタル電流制御インターフェース:軸カードからのFSSBデータストリームには位置コマンドだけでなく,サーボ駆動の電流制御ループのパラメータデータも含まれます駆動の動的動作を定義する 保護基準.

主要な製品情報

A20B-3300-063x アクシスカードファミリー

A20B-3300-063xシリーズは,複数のタイプ指定を持つ定義されたAxis Cardモジュールファミリーです.

"A1,A2,A3"のタイプ指定は,このAxisカードファミリー内の異なる能力レベルまたはプラットフォーム特有の構成を表します.A1 (0635) は基本型である. 基本のサーボ軸制御要件を満たす標準配置である..

応用シナリオ

FANUC CNCの軸カードの故障:FANUC CNCは,特定の軸にFSSB通信アラームを開発する.軸カードA1 (A20B-3300-0635) が故障として識別される.交換により,FSSB伺服通信が回復する.

CNC軸制御モジュールの保守:エレクトロニクス メンテナンスを受ける FANUC CNC システムでは,軸カードが交換されます.A20B-3300-0635 A1 型は,インストールされたカードのラベルから確認されます.

よくある質問

Q1:Axis Card A1 (A20B-3300-0635) とAxis Card A2 (A20B-3300-0638) の違いは何ですか?

A1型は063x軸カードファミリーの基本構成である.A2型 (A20B-3300-0638) は,最大4軸,HRV3/HRV2伺服制御を持つ 0i-Dシリーズ (0i-TD/0i-MD) アプリケーションで確認されている.A1型は同じ軸カードアーキテクチャ内で異なるプラットフォーム構成に対応する.

Q2:A20B-3300-0635はどの程度のサーボ軸をサポートしていますか?

A20B-3300-0635がサポートする軸数値は,その特定のFSSBチャネル構成に依存する.A20B-3300-0635がインストールされている特定のシステムに対する適用可能な FANUC CNC ハードウェアマニュアルから軸数を確認する..

Q3:A20B-3300-0635を交換するには,サーボパラメータの再入力が必要ですか?

代替A20B-3300-0635を装着した後,A20B-3300-0635を装着し,A20B-3300-0635を装着し,A20B-3300-0635を装着し,A20B-3300-0635を装着し,A20B-3300-0635を装着し,A20B-3300-0635を装着し,A20B-3300-0635を装着し,A20B-3300-0635を装着し,A20B-3300-0635を装着し,A20既存のパラメータを再ロードし,すべてのサーボドライブとのFSSB通信を再確立生産に戻る前に正規のサーボ応答を確認します.

Q4:A20B-3300-0635は,HRV3のサーボ制御と互換性があるか?

適用される FANUC メンテナンス マニュアルから,A1 型軸カードが HRV3 をサポートしているか確認します.A2 型 (0638) は HRV3 / HRV2 に確認されます.A1型がHRV3機能を含むかどうかは,その特定のハードウェア仕様に依存する..

Q5:A20B-3300-0635が私のCNC用の正しい軸カードであることをどのように確認できますか?

インストールされたカードのラベルから部品番号を読みましょう.A20B-3300-0635と読み,これは確認された交換です.適用されるFANUC CNC メンテナンスマニュアルのスペアパーツ表とのクロス参照.
