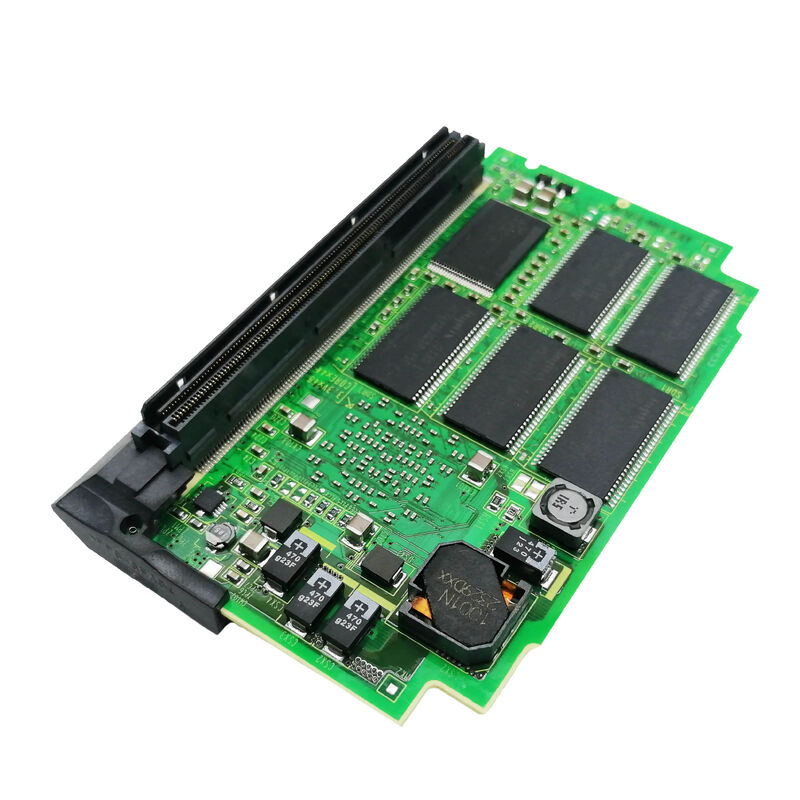

A20B-3300-0632 ファヌック PCBボード A20B33000632 A2OB-33OO-O632

A20B-3300-0632 | FANUC A20B-3300 シリーズ CPU モジュール — 063x プロセッサ カード / CNC 制御プラットフォーム / プラグイン モジュール

A20B-3300 — CPUモジュールシリーズ

A20B-3300 シリーズは、ファナックのプラグイン CPU モジュールの包括的なファミリであり、ファナック CNC メインボードに中央処理機能を提供するプロセッサ カードです。このセッションを通じて、このシリーズが幅広いプロセッサ世代と CNC プラットフォームにまたがっていることが確認されました。

486 クラ​​ス モジュール (029x 範囲):

• A20B-3300-0291: 486 プロセッサー、16MB — シリーズ 15i/16i/18i/21i (iA 世代)
• A20B-3300-0292: 486DX2、32MB — シリーズ 15i/16i およびロボット
• A20B-3300-0293: 486、16MB — ファナック CNC プラットフォーム

標準 Pentium モジュール (031x 範囲):

• A20B-3300-0311: Pentium、16MB — シリーズ 16i-B/18i-B
• A20B-3300-0312: Pentium、16MB — シリーズ 21i-B/210i-SB
• A20B-3300-0313: Pentium、32MB SDRAM — シリーズ 0i-C

Pentium MMX モジュール (060x 範囲):

• A20B-3300-0600: Pentium MMX、16MB — シリーズ 16i-B/18i-B
• A20B-3300-0602: Pentium MMX、16MB — シリーズ 21i-B
• A20B-3300-0603: Pentium MMX、32MB — シリーズ 21i-B

高メモリおよび高度なモジュール:

• A20B-3300-0471: 128MB DRAM — シリーズ 16i-B/18i-B/21i-B (B3 世代)
• A20B-3300-0475: A3 タイプ、128MB — ハイスペック プラットフォーム
• A20B-3300-0551: GUI モジュール、128MB — グラフィカル インターフェイス プロセッサ

063x の位置にある A20B-3300-0632 は、確認済みの Pentium MMX モジュール (060x) をす​​ぐ超えた範囲でモジュール ファミリを拡張し、特定のファナック CNC またはオートメーション プラットフォーム用の高度なまたは拡張機能のプロセッサ モジュールを示します。

主要な製品情報

CPU モジュールのアーキテクチャ — A20B-3300 ファミリ全体の共通機能

すべての A20B-3300 モジュールはプラグイン アーキテクチャを共有します。

基板間接続:CPU モジュールは、CNC メインボード上の定義されたソケットに差し込まれます。すべての電力、データ バス、アドレス バス、および制御信号は、このコネクタ インターフェイスを介して転送されます。

モジュール式の交換可能性:プロセッサとそのオンボード DRAM は 1 つのユニットとして交換されます。 CPU モジュールの交換中、メインボード、FROM、および SRAM モジュールは影響を受けません。

非破壊的なデータ置換:CPU モジュールを交換しても、保存されている CNC データはすべてそのまま残ります。SRAM 内のパラメータ、FROM 内のシステム ソフトウェア、SRAM 内のプログラムは影響を受けません。

アプリケーションシナリオ

CNC プロセッサの障害:FANUC CNC システムでは、ブート障害、処理エラー、プロセッサ モジュールを示すプラットフォーム固有のアラームなど、CPU レベルの障害が発生します。 A20B-3300-0632 は、取り付けられているボード ラベルで識別されます。交換すると処理能力が回復します。

プラットフォームのアップグレード:ファナックCNCシステムをより高性能なCPUモジュールにアップグレードしました。 A20B-3300-0632 は、サービスを提供する特定のプラットフォーム向けに強化された処理を提供します。

よくある質問

Q1: A20B-3300-0632 がファナック CNC に適したモジュールであることを確認するにはどうすればよいですか?

取り付けられているモジュールのラベルから部品番号を読み取ります。 A20B-3300-0632 と表示されている場合、これは確認済みの交換品です。該当する FANUC CNC メンテナンス マニュアルのスペア部品表と相互参照して、モジュールの正確な機能とホスト CNC モデルのプロセッサ仕様を確認します。

Q2: A20B-3300-0632 はどのプロセッサを使用していますか?

A20B-3300-063x の位置 (確認済みの Pentium MMX 060x 範囲のすぐ上) は、高度なプロセッサ アーキテクチャを示唆しています。拡張メモリを備えた Pentium MMX、RISC プロセッサ バリアント、または次世代の Intel プロセッサであるかどうかは、特定のモジュールのラベルと該当する FANUC ハードウェア マニュアルで確認できます。

Q3: A20B-3300-0632 を交換すると、CNC パラメータまたはプログラムに影響しますか?

いいえ。CNC パラメータとプログラムは、CPU モジュールとは別の SRAM および FROM モジュールに存在します。 A20B-3300-0632 を交換しても、保存されているデータには影響しません。交換品を取り付けた後、CNC は既存のパラメータとソフトウェアを使用して通常の動作を再開します。

Q4: A20B-3300-0632 は、060x Pentium MMX シリーズのモジュールの代わりに使用できますか?

A20B-3300-0632 が 060x モジュールと互換性があるかどうかは、プロセッサの仕様とコネクタ インターフェイスに互換性があるかどうかによって異なります。さまざまな A20B-3300 バリアントがプラットフォーム固有の構成に対応しています。置き換える前に、該当するメンテナンス ドキュメントで互換性を確認してください。
