| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0601 |

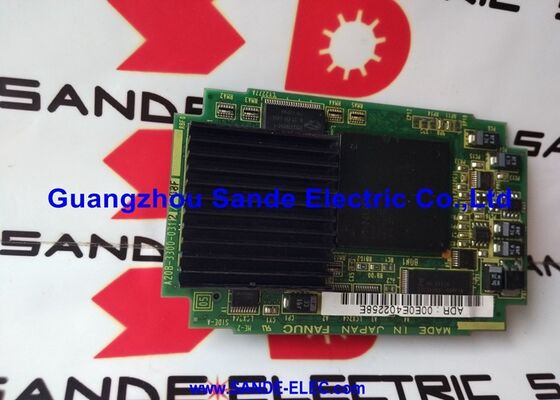

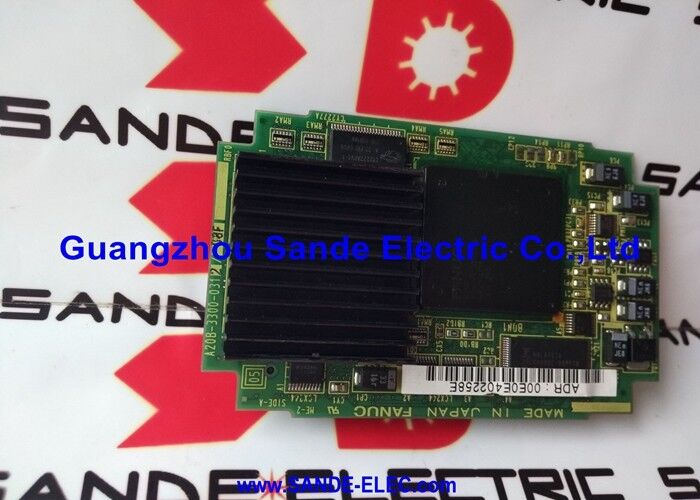

A20B-3300-0601は,FANUCのシリーズ16iBおよび18iBのCNCコントローラ用のプラグインCPUモジュールカードです. 32MBのSDRAMを搭載し,制御ユニットのメインCPUマザーボードに収まります.プロセッサと作業メモリが提供され,CNCが実行されるすべてのCNCサイクル実行,インターポレーション,サーボコマンド生成,HMI管理,バックグラウンドタスク処理はこのモジュールを通過します.
A20B-3300シリーズのCPUモジュールは,SDRAMまたはDRAM容量によって区別される. -0600変種は16MBを提供し, -0601は32MBのSDRAMを提供します.32MBの設定は,最も要求の高い 16iB および 18iB アプリケーションのために指定されています複雑なプログラム環境,または追加の作業メモリヘッドルームがより洗練されたCNC機能とオプションソフトウェアをサポートする構成.
モジュールはスタンドアロンボードではなくプラグインカードである. 端コネクタを通じてメインCPUマザーボードに接続し,そのボード上の定義されたスロット位置を占めています.主なCPUボードは電力を供給し,システム相互接続A20B-3300-0601は,処理コアとそのSDRAMを供給する.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-3300-0601 |
| 記憶力 | 32MB SDRAM |
| 互換性がある | シリーズ16iB / 18iB CNC |
| タイプ | プラグイン CPU モジュール カード |
| 隣接する変種 | A20B-3300-0600 (16MB DRAM) |
| シリーズ | A20B-3300 |
| ステータス | 生産中止 |
| 原産地 | 日本 |
| 部分番号 | 記憶力 | 互換性がある |
|---|---|---|
| A20B-3300-0600 | 16MB DRAM | 16iB, 18iB |
| A20B-3300-0601 | 32MB SDRAM | 16iB, 18iB |
この2つのバージョンは,CNCシステムのメモリ要件を確認しない限り交換できません.交換は,インストールされたバージョンのメモリ容量とタイプに一致する必要があります.32MB が必要だった 16MB モジュールをインストールすると,より大きなメモリ構成を必要とする CNC ソフトウェアの場合,起動失敗または機能の利用性が欠けている可能性があります..
A20B-3300-0601は,SDRAMの浮遊作業メモリを搭載している.CNCのプログラムデータ,パラメータ,およびシステムソフトウェアは,FROM/SRAMモジュール (通常A20B-3900-0xxxシリーズ) に格納されている.このCPUカードにはない. CPU モジュールの交換は,保存されたプログラムまたはパラメータデータを変更しません.CNCは,各電源オン時にFROM/SRAMから実行時間のデータをCPU モジュールのSDRAMにロードします.すべてのCNCデータの現在のバックアップは,すべてのPCB交換の前にまだ推奨されていますしかし,CPUモジュールのみの交換によるデータ損失リスクは,FROM/SRAMモジュールよりも低い.
Q1:A20B-3300-0600 (16MB) とA20B-3300-0601 (32MB) の機能的な違いは何ですか?
両者は16iBと18iBのCPUモジュールである. -0601の32MBのSDRAMは,CNCのアクティブ実行環境のためにより多くの作業メモリを提供します.大規模なプログラムインストールされたCNCシステムのハードウェア構成により,どのバージョンが必要かを指定します.-0601 が必要とされる場合 -0600 を置き換える場合,機能や起動エラーが制限される可能性があります..
Q2:A20B-3300-0601は,CNCパラメータやプログラムを格納していますか?
SDRAMは不安定です 停止するとすべてのデータが失われます CNCパラメータ,プログラム,ツールオフセットシステムソフトウェアは FROMと電池付き SRAM (通常は別々の A20B-3900-xxxx モジュール) に保存されます. CPU モジュールは,FROM/SRAM モジュールからこのデータを各起動時にSDRAMにロードする.CPU モジュールを交換することは,CNCの保存されたデータ構成を変更しない.
Q3:CNCブーツはメモリエラーアラームが表示されています. A20B-3300-0601はおそらく原因ですか?
SDRAM モジュールの故障は,起動時にメモリエラーアラームを発生させることができます.しかし,CNCは,電源オンセルフテスト中に作業メモリが正しく反応していないことを検出します.起動時のメモリエラーは,SRAMのバックアップバッテリーが枯渇した場合も発生します (FROM/SRAMに影響を与える)警告コードで区別する.DRAMまたは作業メモリ障害を指すアラームはこのモジュールを指し,SRAMまたはFROMアラームはFROM/SRAMモジュールを指す.
Q4:A20B-3300-0601を交換した後,CNCを設定する必要がありますか?
CPU モジュールのみが交換され,FROM/SRAM モジュールは完整のままに保たれている場合,FROM/SRAMからのCNCパラメータとソフトウェアの負荷は通常のままである.次の電源で設定状態を再開する必要がありますすべてのパラメータと機能が完全であることを確認し,生産に戻る前に,CNCパラメータページをチェックし,I/Oとドライブ操作を確認します.
Q5:A20B-3300-0601はどこから来たの?
FANUC 16iB/18iB CNC部品のアフターマーケットを通じて FANUC iシリーズPCBディーラー,CNC修理専門家,およびテストされた余剰サプライヤー.インストールされたモジュールのラベルからA20B-3300-0601 (32MB SDRAM) を確認A20B-3300-0600 (16MB) は,CNCシステムのメモリ仕様を確認することなく,直接の代替品ではありません.
