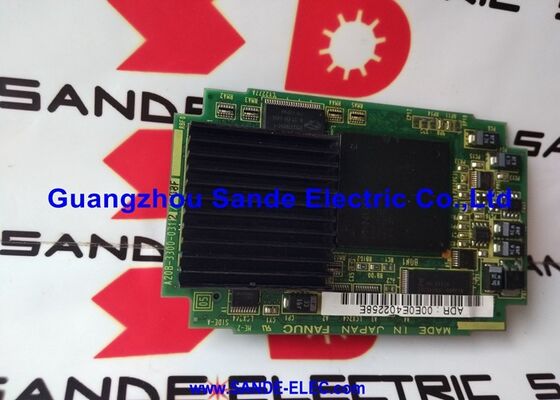

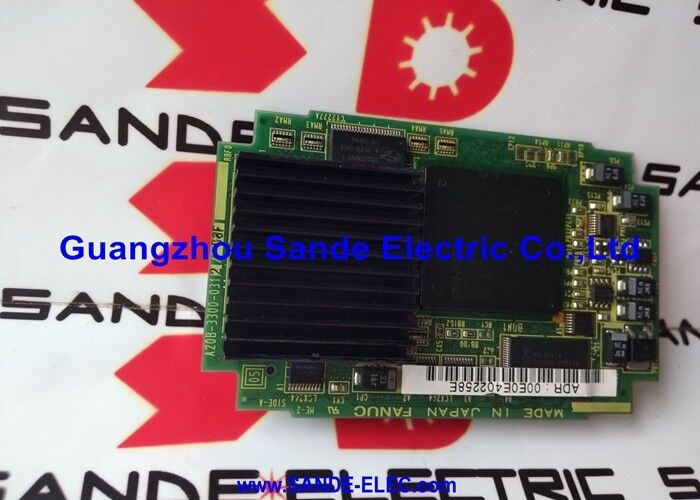

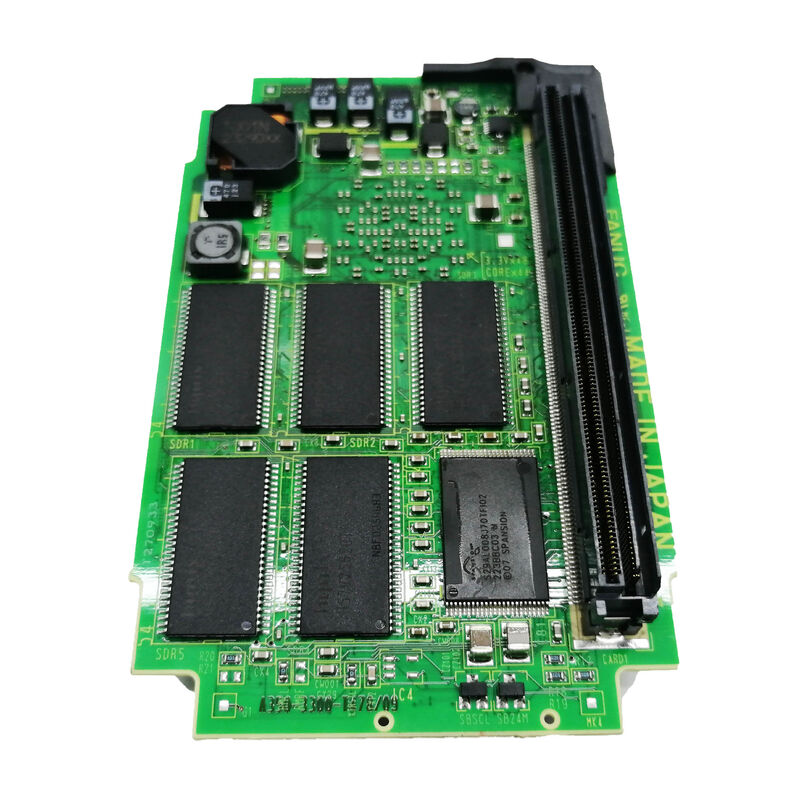

A20B-3300-0600 ファヌックPCBボード A20B33000600 A2OB-33OO-O6OO

A20B-3300-0600 | FANUC シリーズ 16i-B および 18i-B CPU モジュール — Pentium MMX / 16MB SDRAM / プラグイン プロセッサ カード / F16iB F18iB

シリーズ 16i-B および 18i-B — iB 加工および旋削 CNC プラットフォーム

FANUC シリーズ 16i-B および 18i-B CNC コントローラは、ファナックの中高域 i シリーズ CNC の B 世代ハードウェア リビジョンを表します。これらのシステムは、エコノミー層 0i-B がサポートできるよりも多くの軸、より高度なサーボ制御、およびより多くの CNC オプションが必要な複雑なマシニング センター (16i-B) およびターニング センター (18i-B) に電力を供給します。

A20B-3300-0600 は、これらのコントローラ用の Pentium MMX プロセッサ カードであり、16MB SDRAM ワーキング メモリからすべての CNC 制御ソフトウェアを実行する 16i-B/18i-B の「頭脳」です。

主な仕様

A20B-3300-060x — Pentium MMX CPU モジュール ファミリ

060x シリーズは、iB 世代 CNC プラットフォーム用の Pentium MMX CPU モジュール ファミリです。

0600 は 16i-B/18i-B 固有のバリアントであり、21i-B にサービスを提供する 0602/0603 とは異なります。すべて同じ Pentium MMX プロセッサを使用しているにもかかわらず、3 つのボードは異なる CNC メインボード ソケットに対応しており、互換性はありません。

SDRAM — CNC ワークロードの同期速度

製品説明の「CPU SDRAM 16MB」という表記は、メモリ テクノロジが SDRAM であることを明確に示しています。標準的な DRAM は非同期インターフェイスを使用します。データ転送のタイミングはプロセッサのクロックから独立しており、メモリ アクセス間に待機状態が必要です。

SDRAM は、すべてのメモリ操作をシステム クロックに同期させることで、これらの待機状態を排除します。 CNC が SDRAM からデータを要求する場合、最初のアクセスには数クロック サイクルが必要ですが、同じ行の後続のアクセスは追加の待機状態なしで最大バス帯域幅に到達します。ブロックごとのプログラム実行、シーケンシャル I/O ポーリング、PMC ラダー スキャンなど、シーケンシャル パターンでメモリにアクセスする CNC ソフトウェアの場合、SDRAM のバースト モードは一貫したパフォーマンス上の利点をもたらします。

アプリケーションシナリオ

16i-B CNC CPU モジュールの障害:FANUC 16i-B マシニング センターで CPU レベルの障害が発生します。CNC が初期化に失敗するか、CPU 関連のアラームが生成されます。 A20B-3300-0600 が障害として特定されます。交換すると、プロセッサとその 16MB の作業メモリが復元されます。

18i-B ターニングセンタプロセッサのアップグレード:シリーズ 18i-B ターニング センターは、標準の Pentium モジュールから A20B-3300-0600 Pentium MMX モジュールにアップグレードされます。キャッシュと SDRAM のパフォーマンスの向上により、複雑な多軸旋削プログラムのブロック処理時間が短縮されます。

よくある質問

Q1: 16i-B/18i-B の A20B-3300-0311 (標準 Pentium) と A20B-3300-0600 (Pentium MMX) の違いは何ですか?

A20B-3300-0311 は、標準の Intel Pentium プロセッサを使用します。 A20B-3300-0600 は、2 倍の L1 キャッシュ、SDRAM メモリ (DRAM と比較)、改善された分岐予測、および MMX 命令セットを備えた Intel Pentium MMX を使用します。 Pentium MMX は、CNC 先読み処理や PMC 実行など、キャッシュを大量に使用するワークロードで優れたパフォーマンスを実現します。どちらもシリーズ 16i-B/18i-B に対応します。

Q2: A20B-3300-0602 は A20B-3300-0602 (21i-B Pentium MMX モジュール) の代わりに使用できますか?

いいえ。どちらも 16MB DRAM を搭載した Pentium MMX を使用していますが、A20B-3300-0600 は 16i-B/18i-B 用で、A20B-3300-0602 は 21i-B 用です。プラットフォーム固有のメインボードのソケット構成と信号割り当てにより、それらは互換性がなくなります。

Q3: A20B-3300-0600 を交換すると、CNC パラメータまたはプログラムに影響しますか?

いいえ。CNC パラメータとプログラムは SRAM および FROM モジュールに存在します。 CPU カードを交換しても、保存されているデータには影響しません。交換品を取り付けた後、CNC は FROM から起動し、SRAM からパラメータを読み取ります。

Q4: A20B-3300-0600 には FROM と SRAM も含まれていますか、それとも別のものですか?

A20B-3300-0600 には、プロセッサと 16MB SDRAM ワーキング メモリが含まれています。 FROM (不揮発性システム ソフトウェア ストレージ) と SRAM (バッテリ バックアップ式パラメータ/プログラム ストレージ) は、CPU カードには統合されておらず、メイン ボード上またはメイン ボードの近くの位置に差し込まれる別個のメモリ モジュールに存在します。このモジュール式メモリ アーキテクチャは、16i-B/18i-B プラットフォームの CNC-Shopping によって確認されています。
