| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

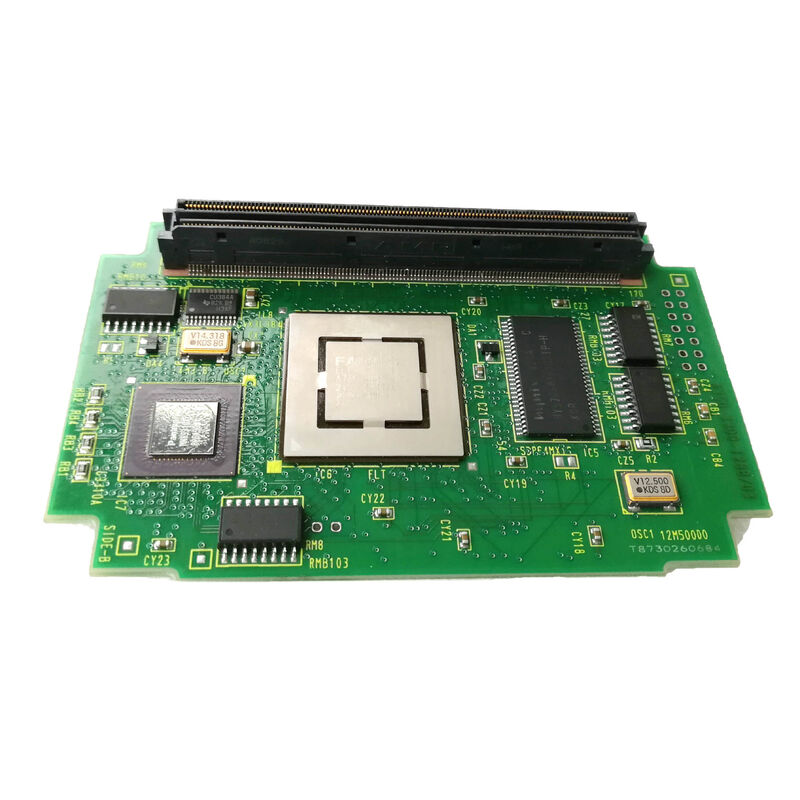

| モデル番号 | A20B-3300-0551 |
A20B-3300-0551は汎用CPUモジュールではなくグラフィック ユーザー インターフェース モジュールCNCのメインCPUモジュールは プログラムインターポレーション,軸制御,システム調整を処理する一方,GUI モジュールは,オペレーターの視覚インターフェースの責任を負います.
この機能的分離は重要な建築上の利点を提供します.操作者のディスプレイ体験は,CNCメインCPUが複雑な多軸計算で重荷を負っている場合でも,スムーズで応答性があります.各プロセッサは処理時間を競わることなく 独自のドメインを処理します
| パラメータ | 価値 |
|---|---|
| モジュールの種類 | GUI (グラフィックユーザーインターフェース) |
| 記憶力 | 128MB DRAM |
| 形状因数 | プラグインモジュール |
| シリーズ | A20B-3300 |
The A20B-3300 series contains both general CPU modules (like the A20B-3300-0293 486 module and A20B-3300-0312 Pentium module described in this series) and specialised functional modules like the A20B-3300-0551.
CNC コンフィギュレーション内の関係:
メインCPUモジュール:プログラム実行 運動インターポレーション PMC梯子 伺服通信 システム調整
GUI モジュール (A20B-3300-0551):画面レンダリング,操作者インターフェース,グラフィックフィードバック,PC機能アプリケーション
両者は同じメインボードに接続するが,独立した処理ドメインにサービスを提供している.GUIモジュールの欠陥は,CNCが加工を継続している間,オペレーターディスプレイを妨げる可能性がある.
PC機能のCNCでGUIモジュールの故障:PC機能を持つFANUC CNCは表示問題が発生します. グラフィックインターフェイスが遅くなったり,ツール経路の表示が表示されないか,PC機能がクラッシュします. CNCは正常に加工を続けます.A20B-3300-0551 GUI モジュールは故障として識別されています. 交換はディスプレイとPCの機能を回復します.
CNCディスプレイのリニューアル:FANUCのCNCシステムのグラフィックディスプレイ品質は,長年の使用により劣化している.A20B-3300-0551 GUIモジュールは,ディスプレイシステムのリフレッシュの一環として交換される.
Q1:A20B-3300-0551 GUI モジュールを使用する CNC システムは?
The A20B-3300-0551's 128MB DRAM capacity and "GUI Module" designation indicate a high-performance display-focused configuration — consistent with FANUC i-B generation CNC systems with PC function or high-resolution display optionsホストメインボードのハードウェアドキュメントから適用されるCNCモデルを確認します.
Q2:A20B-3300-0551の交換は,CNCパラメータや部品プログラムに影響するのですか?
CNC パラメータと部品プログラムは,メインボードの SRAM と FROM メモリモジュールに存在します. GUI モジュールにはありません.A20B-3300-0551を交換することは,これらの保存された値に影響しません.交換装置を装着した後画面とGUI機能が復元され,CNCの加工能力はGUIモジュール故障の影響を受けませんでした.
Q3:A20B-3300-0551 GUI モジュールは,CNC がプログラムを実行している間に故障したらどうなるか?
製造中にGUIモジュールが故障した場合,CNCの加工機能は継続します. 主CPU,サーボ軸,PMCは影響を受けません. 操作者のディスプレイは機能しないまたは不規則になり得ます.操作パネルからプログラムを監視したり,CNCとやり取りしたりすることが不可能欠陥のあるモジュールを交換するために,機械はできるだけ早く安全に停止する必要があります.
Q4:現代のPC機能アプリケーションには 128MB が十分ですか?
A20B-3300-0551の128MBのDRAMは,FANUC i-B世代のPC機能のために寛大であった.このCNC世代のために設計され,資格のあるPCアプリケーションのために,128MBは十分なメモリを提供します. Running modern PC software not qualified for this FANUC CNC generation is not recommended regardless of available memory — use only FANUC-qualified and machine-builder-qualified software for the PC function.
