| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0471 |

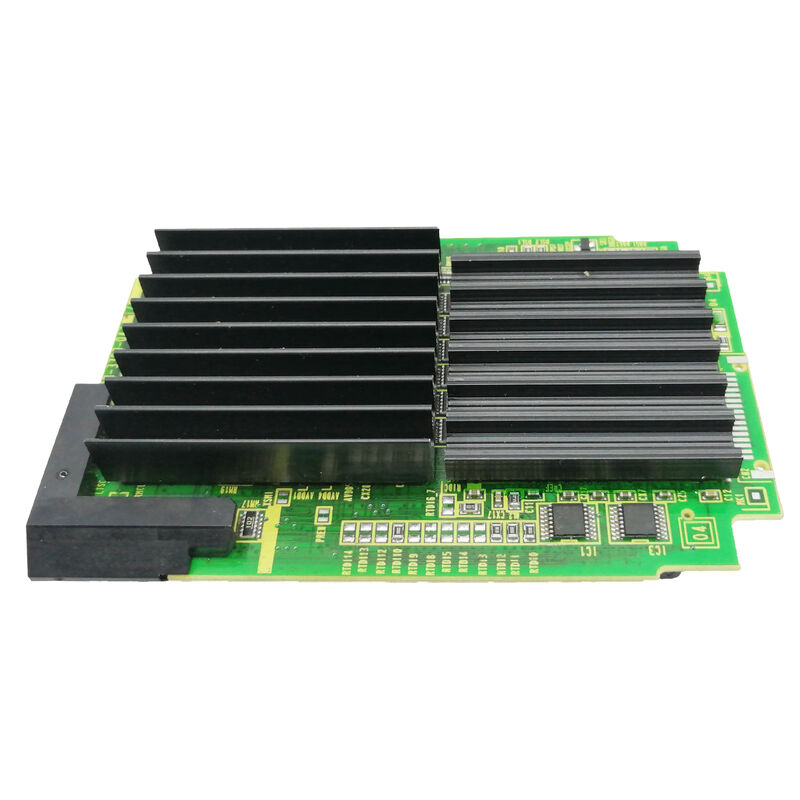

A20B-3300-0471 は、FANUC iB 世代 CNC プラットフォーム用の最大メモリ CPU モジュールです。 128MB DRAM を搭載し、B2 モジュール (A20B-3300-0470) の作業メモリを 2 倍にし、これらのプラットフォームに最初に提供したオリジナルの Pentium MMX モジュールの 8 倍のメモリを提供します。
この 128MB の容量は贅沢ではありません。これは、次のようなシリーズ 16i-B、18i-B、および 21i-B CNC システムに適切な仕様です。
完全にオプション:AICC (AI Contour Control)、5 軸変換、サーボ最適化、グラフィック チェックなどの高度なソフトウェア オプションは、それぞれ CNC ソフトウェアのフットプリントを増加させます。フルオプションの iB CNC は、128MB B3 モジュールのメモリ ヘッドルームの恩恵を受けます。
PC機能有効：iB シリーズ CNC は、カスタム HMI アプリケーション、データ収集、および DNC 用の組み込み PC 機能をサポートしています。 PC 機能ソフトウェアは CNC カーネルと同じ作業メモリ内で実行されます。128MB あれば両方に十分なスペースが提供されます。
21i-B プラットフォームに対応:21i-B は、16i-B/18i-B よりも複雑なプラットフォームです。 B3 は、16i-B、18i-B、21i-B の 3 つすべてをカバーする唯一の確認済み CPU モジュールです。 B2(0470)は16i-B、18i-Bのみ確認されています。
| パラメータ | 価値 |
|---|---|
| 指定 | B3 |
| メモリ | 128MB ドラム |
| 互換性がある | シリーズ 16i-B、18i-B、21i-B |
| プラグインフォーム | メインボードに対して水平 |
| シリーズ | A20B-3300 |
B2 (A20B-3300-0470) と B3 (A20B-3300-0471) のどちらを選択するかは、インストールされている CNC 構成によって異なります。
| モジュール | メモリ | プラットフォーム | 最適な用途 |
|---|---|---|---|
| A20B-3300-0470 (B2) | 64MB | 16i-B、18i-B | 標準から中程度の構成 |
| A20B-3300-0471 (B3) | 128MB | 16i-B、18i-B、21i-B | フルオプション、21i-B、PC機能 |
簡単に交換する場合: 取り付けられているモジュールの指定と一致します。 B2 で構成された CNC は 64MB で検証されました。 B3 を搭載した CNC は 128MB をすべて使用します。設計レビューを行わずに置き換えると、一方向では機能する可能性がありますが (B2 スロットに B3 を使用すると、必要以上のメモリが効果的に提供されます)、もう一方の方向では機能しません (B3 スロットに B2 を使用すると、予想されるメモリの半分が提供されます)。
21i-B CNC CPU モジュールの障害:FANUC シリーズ 21i-B マシニング センターで CPU レベルの障害が発生します。 A20B-3300-0471 が正しい B3 モジュールであることが確認されています。交換すると 128MB の CPU 処理が復元されます。
16i-B CNC メモリのアップグレード:現在 B2 モジュール (64MB) を実行しているシリーズ 16i-B CNC は、より多くの作業メモリを必要とする追加のソフトウェア オプションがインストールされると、B3 (128MB) にアップグレードされます。
Q1: A20B-3300-0471 (B3、128MB) は、B2 (64MB) 用に設計された 16i-B メインボード スロットと互換性がありますか?
128MB の B3 は、B2 よりも多くのメモリを提供します。ほとんどの場合、B3 は B2 用に設計されたスロットの互換性のある代替品です。メモリが大容量であっても互換性の問題は発生しません。 CNC は追加の作業メモリから恩恵を受けます。最小または最大メモリ制約が適用されるかどうかは、FANUC 16i-B ハードウェアのマニュアルで確認してください。
Q2: 以前の Pentium MMX モジュール (16 ～ 32MB) と比較した B3 (128MB) の主な利点は何ですか?
B3 は、Pentium MMX 世代 (16MB または 32MB) よりも 4 ～ 8 倍の作業メモリを提供します。これにより、フルオプションの CNC 構成、PC 機能アプリケーション、および複雑なプログラムの先読み処理がメモリ負荷なしで動作できるようになり、インストールされているオプション セット全体でより安定した一貫した CNC パフォーマンスが実現されます。
Q3: A20B-3300-0471 を交換すると、CNC パラメータまたはプログラムに影響しますか?
いいえ。CNC パラメータとプログラムは、CPU モジュールとは別の SRAM および FROM モジュールに存在します。 A20B-3300-0471 を交換しても、保存されているデータには影響しません。交換品を取り付けた後、CNC は FROM から起動し、SRAM からパラメータを自動的に読み取ります。
Q4: A20B-3300-0471 はシリーズ 21i-A (モデル A) にも使用されていますか、それとも 21i-B のみですか?
B3 の指定は、B 世代のハードウェア プラットフォームを明確に識別します。 21i-A（モデルA）は、21i-BとはCPUモジュールの仕様が異なります。 A20B-3300-0471 は、A 世代 (21i-A) ではなく、B 世代 (21i-B) で確認されています。注文する前に、インストールされているシステムが 21i-A か 21i-B かをハードウェアのマニュアルで確認してください。
Q5: A20B-3300-0471 にはどのようなサプライヤーと保証条件が適用されますか?
複数のファナック専門家が在庫状況を確認しています: DNC Electronics (直接供給および交換、16i-B/18i-B 在庫維持)、fanuc-controller.com (12 か月保証)、Industrial Automation Co (在庫)、FanucWorld (新品/再生品/修理)。 MRO Electric は、修理されたユニットに対して 2 年間の保証を提供します。コア交換はMRO Electricを通じて可能です。
