| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0471 |

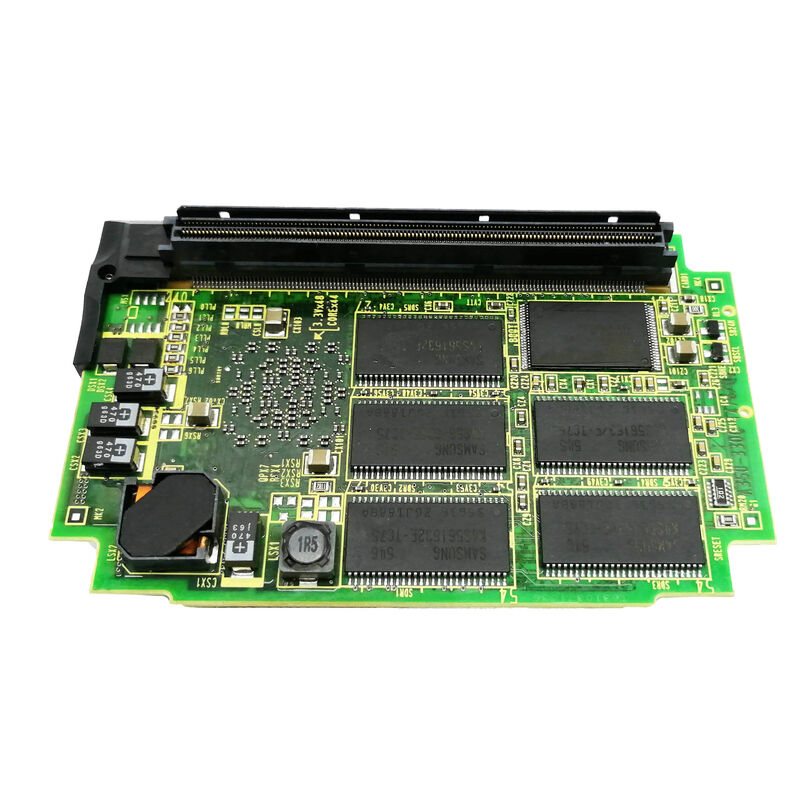

A20B-3300-0471 は、FANUC iB CNC 世代の処理リソースが大幅に向上しています。以前の Pentium MMX モジュール (16i-B/18i-B の場合は A20B-3300-0600、21i-B の場合は A20B-3300-0602/0603) が 16MB または 32MB の DRAM を提供していましたが、B3 世代は 128MB を提供します。これは、以前のモジュールの 4 ～ 8 倍の作業メモリです。
「B3」という指定は、次の 2 つのことを識別します。
この 128MB モジュールは、以前のメモリ容量が限界に達した iB シリーズ CNC 構成向けに設計されています。
| パラメータ | 価値 |
|---|---|
| CPUの指定 | B3 |
| メモリ | 128MB ドラム |
| 互換性がある | シリーズ 16i-B、18i-B、21i-B |
| タイプ | プラグインCPUモジュール |
| シリーズ | A20B-3300 |
047x シリーズは、さまざまなファナック CNC プラットフォーム用の 128MB ハイメモリ CPU モジュールをすべてカバーしています。
| ボード | 指定 | メモリ | プラットフォーム |
|---|---|---|---|
| A20B-3300-0471 | B3 | 128MB | 16i-B、18i-B、21i-B |
| A20B-3300-0474 | — | — | 047x 家族 |
| A20B-3300-0475 | A3 | 128MB | 特定のプラットフォーム |
| A20B-3300-0478 | FSSBサーボ | — | 30i/R-30iアドオン |
| A20B-3300-0479 | D3 | 128MB | 産業用CNC |
B3 モジュール (0471) は、3 つの主流 iB シリーズ CNC (16i-B、18i-B、および 21i-B) との互換性が確認されていることが特徴です。
iB CNC メモリのアップグレード:16MB CPU モジュールを実行している FANUC 16i-B CNC は、追加のソフトウェア オプションをインストールすると不安定になります。 A20B-3300-0471 B3 モジュールが装備されており、フル オプションを快適に収容できる 128MB の作業メモリを提供します。
21i-B CNC CPU モジュールの障害:B3 タイプ CPU モジュールを搭載したシリーズ 21i-B CNC システムでプロセッサ障害が発生しました。 A20B-3300-0471 が特定され、交換され、128MB の処理能力が回復されました。
Q1: A20B-3300-0471 は、同じ iB CNC 内の以前の Pentium MMX モジュール (A20B-3300-0600 または A20B-3300-0602) の代替品として下位互換性がありますか?
B3 モジュールは、同じ iB プラットフォーム上でより多くの DRAM (128MB 対 16 ～ 32MB) を提供します。 Pentium MMX モジュールのプラグイン代替品であるかどうかは、メイン ボードの B3 モジュール タイプとの互換性によって決まります。 Pentium MMX モジュールの代わりに B3 モジュールを取り付ける前に、特定の CNC モデルのファナック メンテナンス マニュアルを確認してください。
Q2: A20B-3300-0471 は、16MB Pentium MMX モジュールと比較して CNC パフォーマンスを向上させますか?
はい、メモリに制限された状況では可能です。追加の 112MB の DRAM により、フルオプションのシステム、先読みバッファの使用、および PC 機能の動作におけるメモリの制約が解消されます。基本的なプロセッサのパフォーマンスは、Pentium MMX と比較した B3 の特定のプロセッサ アーキテクチャに依存します。0471 の主な利点は、純粋なプロセッサの速度ではなく、メモリ容量の拡張です。
Q3: A20B-3300-0471 を交換すると、保存されているパラメータやプログラムに影響しますか?
いいえ。すべての CNC パラメータとプログラムは、CPU モジュールとは別の SRAM および FROM モジュールに存在します。 A20B-3300-0471 を交換しても、これらの保存された値には影響しません。 CNC は交換品を取り付けた後、FROM から起動し、SRAM からパラメータを読み取ります。
Q4: A20B-3300-0471 はスタンドアロン CNC 工作機械アプリケーションでのみ使用されますか、それとも統合ロボット システムでも使用されますか?
確認された互換性 — シリーズ 16i-B、18i-B、および 21i-B — は、CNC 工作機械コントローラーをカバーします。これらのプラットフォームは、工作機械アプリケーションのマシニング センターやターニング センターで使用されます。これらの CNC プラットフォームを使用する統合 CNC/ロボット構成でも A20B-3300-0471 を使用するかどうかを、特定のシステム ドキュメントから確認してください。
