| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0470 |

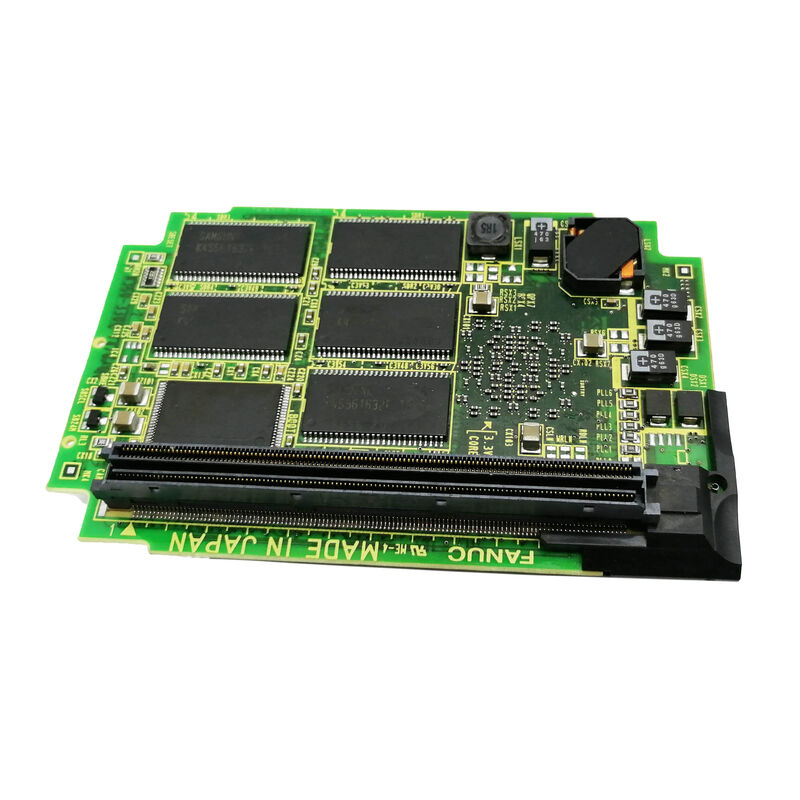

DNC エレクトロニクスは、A20B-3300-0470: 「B2 プロセッサ + DRAM モジュール シリーズ 16i および 18i コントロール。64MB DRAM モデル B を搭載した Pentium CPU。シリーズ 16i および 18i コントロールの後期モデル B 世代に適合。」 を確認しています。
A20B-3300-0470 (B2、64MB) および A20B-3300-0471 (B3、128MB) は、FANUC シリーズ 16i-B および 18i-B プラットフォーム用の 2 つの CPU モジュール オプションです。
| ボード | 指定 | メモリ | プラットフォーム |
|---|---|---|---|
| A20B-3300-0600 | ペンティアムMMX | 16MB | 16i-B、18i-B |
| A20B-3300-0470 | B2 | 64MB | 16i-B、18i-B |
| A20B-3300-0471 | B3 | 128MB | 16i-B、18i-B、21i-B |
64MB の B2 (0470) は、Pentium MMX 世代の 16MB と B3 の 128MB の間の橋渡しとなり、B3 世代の最大 128MB 容量がなくても、16i-B および 18i-B に十分な作業メモリのヘッドルームを提供します。
| パラメータ | 価値 |
|---|---|
| 指定 | B2 |
| プロセッサー | ペンティアムクラス |
| メモリ | 64MB ドラム |
| 互換性がある | シリーズ16i-B、18i-B |
| 温度 | 0～60℃ |
| 湿度 | ≤80% RH、結露しないこと |
| シリーズ | A20B-3300 |
B2 モジュールの 64MB DRAM は、標準から中程度複雑な 16i-B/18i-B CNC 構成に十分な作業メモリを提供します。
標準ソフトウェア オプション セット:最も一般的にインストールされている 16i-B/18i-B オプション (リジッド タッピング、AICC、5 軸変換、サーボ チューニング) は、64MB の作業メモリ割り当て内で快適に実行されます。
一般的なプログラムの複雑さ:一般的なマシニング センターおよびターニング センター アプリケーション用の G コード プログラムは、先読みの深さや実行速度に関するメモリの制約なしで 64 MB から実行されます。
ディスプレイとシステム機能:CNC のディスプレイ管理、診断機能、およびシリアル通信はすべて、標準システム構成の場合 64MB 以内で動作します。
最も高度なオプションを備えた 16i-B システムの場合、128MB の B3 モジュール (0471) により追加のヘッドルームが提供されますが、それを使用するシステム構成では 64MB の B2 が正しい仕様です。
16i-B CNC B2 CPU 障害:B2 CPU モジュールを搭載した FANUC シリーズ 16i-B CNC でプロセッサ レベルの障害が発生します。 A20B-3300-0470 が識別されます。交換すると 64MB の処理能力が回復します。
18i-B スタンドアロン モジュールの交換:A20B-3200-042x スタンドアロン メイン ボードを搭載したシリーズ 18i-B CNC では、B2 CPU モジュールの交換が必要です。 A20B-3300-0470 が確認済みの代替品です。
Q1: B2 (A20B-3300-0470、64MB) と B3 (A20B-3300-0471、128MB) の違いは何ですか?
どちらも、Pentium クラスの処理を備えたシリーズ 16i-B/18i-B プラットフォームに対応します。 B3 は 128MB DRAM を搭載しています。これは、B2 の 64MB の作業メモリの 2 倍です。 B3 は、より高度なオプションの 16i-B/18i-B 構成をサポートし、21i-B にも対応します (0471 は 16i-B、18i-B、および 21i-B で確認されています)。 B2 は、具体的には、B3 の拡張メモリを備えていない 16i-B および 18i-B 用の 64MB モジュールです。
Q2: A20B-3300-0470 (B2) は、以前の Pentium MMX モジュール A20B-3300-0600 の適切な代替品ですか?
A20B-3300-0600 (Pentium MMX、16MB) と A20B-3300-0470 (B2、64MB) はどちらもシリーズ 16i-B/18i-B に対応します。 0470 を 0600 が取り付けられていた場所に直接接続できるかどうかは、メインボードのソケットの仕様によって異なります。置き換える前に、該当するハードウェアのマニュアルを確認してください。
Q3: A20B-3300-0470 を交換すると、CNC パラメータまたはプログラムに影響しますか?
いいえ。CNC パラメータとプログラムは、CPU カードとは別の SRAM および FROM モジュールに存在します。 A20B-3300-0470 を交換しても、保存されているデータには影響しません。交換品を取り付けた後、CNC は FROM から起動し、SRAM から通常どおりパラメータを読み取ります。
Q4: A20B-3300-0470はB3用メインボード(A20B-3300-0471)に装着できますか?
B2 と B3 は、同じプラットフォームの異なる容量モジュールです。 B2 モジュールが B3 をサポートするメイン ボード ソケットと互換性があるかどうかは、メモリ インターフェイスの仕様によって異なります。B2 は正しく機能する可能性がありますが、128 MB ではなく 64 MB の作業メモリしか提供しません。低容量のモジュールを代替品として取り付ける前に、FANUC 16i-B ハードウェアのマニュアルを確認してください。
