| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0445 |

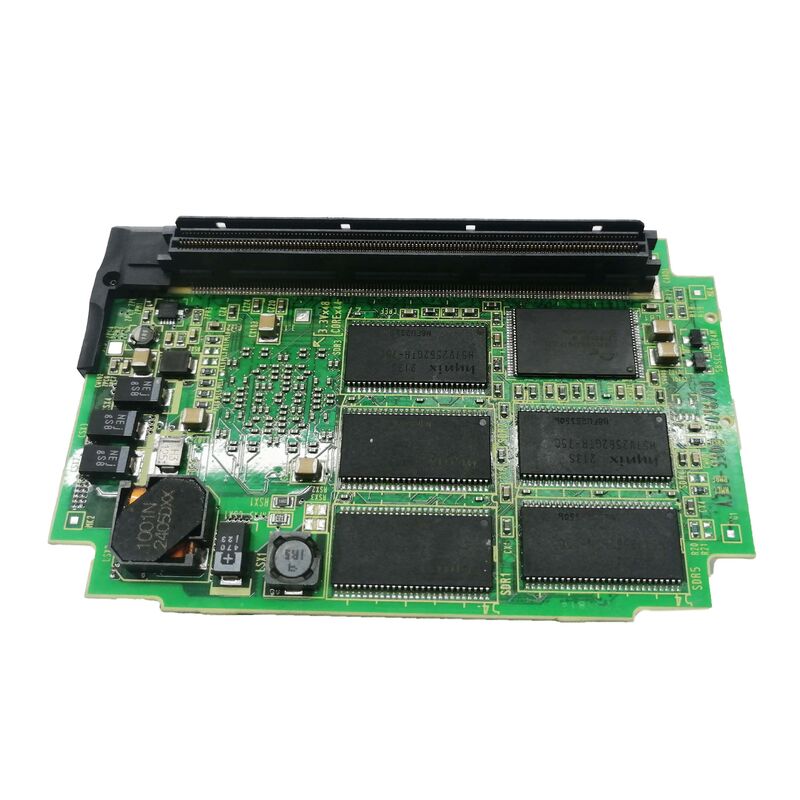

A20B-3300-0445 は、044x サーボ モジュール ファミリのコンパクトな製品で、1 パス制御と 4 つのサーボ軸を備えています。 B24 (16 軸、2 パス) および B26 (2 パス) モジュールは複雑なマルチパス CNC システムに対応しますが、B11 は最も基本的な CNC 軸構成に対応します。
単一 FSSB パス上の 4 つの軸は、標準的な CNC 工作機械構成の全範囲をカバーします。3軸マシニングセンター：3 つの主な直線軸として X、Y、Z に加え、工具マガジンの位置決めまたは回転テーブル用の 4 番目の軸、合計 4 軸です。世界中で最も一般的な立形マシニング センター構成。4軸CNC旋盤：Z、X、C 軸 (フライス加工のスピンドル方向)、および Y 軸またはツールマガジンインデックス — 有能な CNC ターニングセンターの合計 4 軸。1 つの補助サーボを備えた 3 軸 CNC マシン:3 つの加工軸と 1 つのサーボ制御補助機能を備えた研削盤、ワイヤ放電加工機、または専用 CNC。
| パラメータ | 価値 |
|---|---|
| モジュールの指定 | B11 |
| 軸数 | 4 |
| パス数 | 1 |
| インタフェース | FSSB |
| シリーズ | A20B-3300 |
| 家族 | 044x B 指定 FSSB モジュール範囲 |
3 つの A20B-3300-044x FSSB サーボ モジュールは、基本的に異なるマシンの複雑さのレベルに対応します。
| モジュール | 指定 | 軸 | パス | アプリケーションプロファイル |
|---|---|---|---|---|
| A20B-3300-0440 | B26 | — | 2 | 高度な2パス |
| A20B-3300-0442 | B24 | 16 | 2 | 高軸2パス |
| A20B-3300-0445 | B11 | 4 | 1 | 標準シングルパス |
B11 (0445) は、CNC 工作機械の大半を占めるシングルパスの下軸機械に対応します。ほとんどのマシニング センターとターニング センター
30i CNC 4 軸マシニング センターのサーボ障害:X、Y、Z、回転テーブル (4 軸) を備えた FANUC 30i マシニング センターは、FSSB サーボ アラームを開発します。 A20B-3300-0445 が障害として特定されます。交換すると4軸FSSB通信がすべて復旧します。
シングルパス CNC サーボ モジュールのメンテナンス:1パス4軸B11モジュールを使用したファナックCNCが制御メンテナンスを受けます。サーボモジュールリニューアルに伴い、A20B-3300-0445を置き換えます。
Q1: A20B-3300-0445 (B11、4 軸) を開始点として使用し、後でさらに多くの軸に拡張できますか?
B11 モジュール自体は固定 4 軸構成です。より多くの軸に拡張するには、より高容量のモジュール (B24、B26) を取り付けるか、2 番目のサーボ モジュールを追加する必要があります。 CNC プラットフォームの合計軸容量は、最終的にはメイン ボードの仕様とインストールされているソフトウェア オプションによって制限されます。FANUC 30i/31i/32i ハードウェアのドキュメントで拡張パスを確認してください。
Q2: A20B-3300-0445 は FANUC 30i 5 軸 CNC アプリケーションに適していますか?
5軸同時加工にはサーボ軸が5軸必要です。 B11 モジュールは 4 軸を提供します。 5 軸構成の場合、5 軸以上の能力を持つモジュールが必要です (16 軸の B24、またはモジュールの組み合わせ)。サーボモジュールを選択する前に、機械仕様書から軸要件を確認してください。
Q3: A20B-3300-0445 は HRV3 サーボ制御をサポートしていますか?
A20B-3300-044x ファミリの FSSB サーボ モジュールは、FANUC 30i プラットフォームで利用可能なサーボ制御モードをサポートします。 A20B-3300-0445 が提供する軸に対して HRV3 がアクティブであるかどうかは、サーボ パラメータ設定とこのモジュールに接続されているサーボ ドライブ ハードウェアによって異なります。 HRV3 機能は、FANUC 30i サーボ パラメータのドキュメントで確認されています。
Q4: A20B-3300-0445 の交換にはサーボパラメータの変更が必要ですか?
いいえ。4 軸のすべてのサーボ パラメータは CNC のメイン SRAM にあります。交換品を取り付けた後、CNC はパラメータを自動的に再ロードします。生産に戻る前に、4 軸すべてで低速でのサーボ応答を確認します。
Q5: A20B-3300-0445 はロボット コントローラー アプリケーションにも使用されますか?
A20B-3300-044x モジュールは、FANUC 30i/31i/32i および R-30i プラットフォームに対応します。 R-30i ロボットコントローラは、これらの FSSB サーボモジュールの適用が確認されている範囲内にあります。 A20B-3300-0445 (B11、1 パス、4 軸) が 4 関節軸の R-30i アプリケーションに指定されているかどうかは、R-30i のハードウェア ドキュメントで確認されます。
