| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0420 |

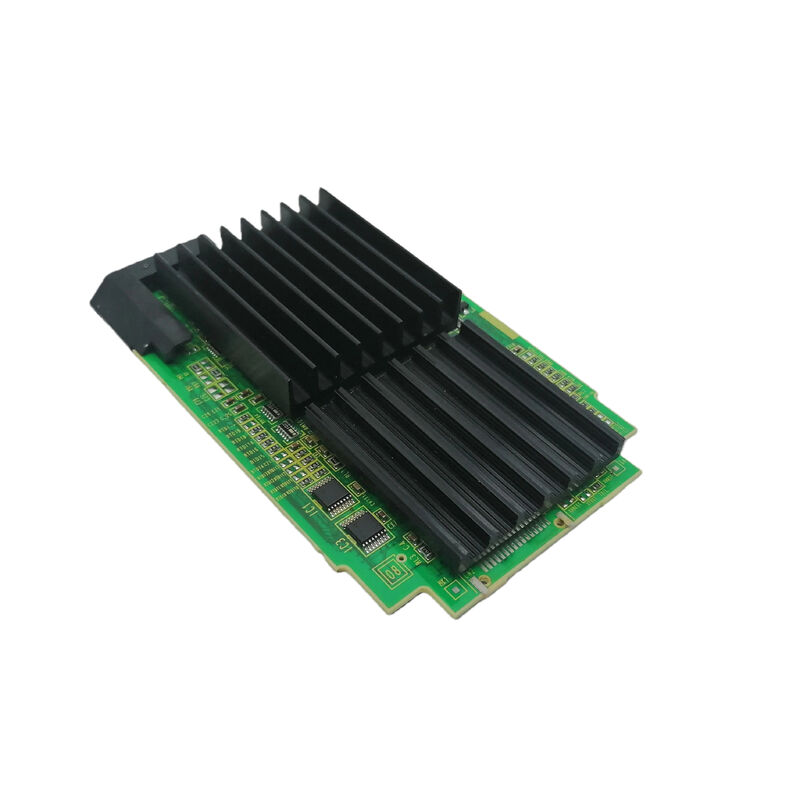

A20B-3300-0420は専用グラフィックユーザーインターフェイスモジュールで,CNCのオペレーターディスプレイとグラフィックインターフェイス機能に専用されたプラグインプロセッサカードです.
FANUCの高度なCNCシステムの建築原理は,処理責任を分ける.
メインCPUモジュール:Gコード実行,サーボ軸挿入,PMC梯子,およびすべての機械制御機能を処理します. 作業量は機械の複雑さに合わせてスケールされます.
GUI モジュール (A20B-3300-0420)操作者が見るすべてのものを処理します. 画面コンテンツ生成,ツール経路グラフィックレンダリング,メニュー管理,キー入力処理,PC機能が有効になっている場合.GUI モジュールの処理は,機械作業の負荷から完全に独立しています.
この独立性により,メインCPUが複雑な多軸運動計算で重荷を負っている場合でも,ディスプレイは応答性と安定性を保ちます.
| パラメータ | 価値 |
|---|---|
| モジュールの種類 | GUI (グラフィックユーザーインターフェース) |
| 記憶力 | 64MB DRAM |
| 形状因数 | プラグインモジュール |
| シリーズ | A20B-3300 |
| 機能 | ディスプレイと操作者インターフェース |
64MB は,0420 が使用する CNC プラットフォームの完全な GUI 機能セットをサポートします.
ディスプレイバッファー:フルカラー800×600LCDディスプレイには,フレーム・バッファ1本あたり約1.4MBが必要である.スムーズな画面更新のためにフロント・バック・バッファを使用すると,64MBの割り当て範囲内では約3MB消費する.
ツール経路グラフィック:CNCのグラフィックプログラムチェック機能は,ツールパスを3Dまたは2Dグラフとして表示します.これは,解析されたツールパスの座標を保存し,3Dから2D投影を実行する必要があります.画像をメモリに保存する. 64MB は,複雑なマルチツールプログラムでも,これのための十分なスペースを提供します.
メニューとスクリーン状態管理:すべてのCNCスクリーンビューは,POSITION,PROG,OFFSET,DIAGNOSE,MESSAGE,GRAPHが,GUIモジュールのメモリで同時に現在のコンテンツを保持し,画面を瞬時に切り替える.組み合わせた状態データは64MBに快適に収まります.
PC機能の実行時間 (有効になっている場合):PC機能層は,CNCディスプレイ機能とともに動作する.64MBはメモリ圧力の無い標準的なPC機能アプリケーションのための作業スペースを提供します.
GUI モジュールの障害 CNCが継続している間に表示の喪失:FANUCのCNCが表示障害を発症する.CNCが加工を続ける間,操作パネルに画像が表示されないか,画面が凍結している.故障はA20B-3300-0420と識別される.置き換える 画面を復元.
GUI モジュールの保守:FANUCの長時間稼働するCNCは,制御保守を受けます.A20B-3300-0420は,ディスプレイモジュールを既知の良好な状態に戻し,年齢に関連したディスプレイの劣化を取り除くために交換されます..
Q1:A20B-3300-0420が加工サイクル中に故障した場合,機械は停止しますか?
主CPUはプログラムを実行し続けます. 軸移動とPMCシーケンスには,GUIモジュールの障害の影響はありません.ディスプレイは故障を示すか暗くなる.操作者がサイクルを監視することが不可能になる適切な操作は,現在のプログラムブロックを安全に完了させ,GUI モジュールエラーを修正することです.
Q2:A20B-3300-0420 (64MB) は同じCNCでA20B-3300-0551 (128MB) を置き換えることができるか?
これらはGUIモジュールの異なるメモリ構成である.CNCのソフトウェアまたはPC機能が128MBを必要とする場合,64MBの変数は128MBの変数を代替するものではありません.しかし,64MBの容量が特定のCNC構成に十分である場合0420 が互換可能である可能性があります. 交換する前に,適用される FANUC ハードウェアドキュメントから確認してください.
Q3: GUI モジュールは CNC パラメータやプログラムを保存していますか?
番号 CNC パラメータ,部品プログラム,PMC レッダはメインボードの専用 SRAM と FROM モジュールに配置されています.GUI モジュールの 64MB DRAM は,不安定な作業メモリです. 画面状態と実行時間データのみを保持します.A20B-3300-0420の置き換えは,保存された加工データには影響しない.
Q4:A20B-3300-0420を使用する CNC プラットフォームは?
A20B-3300-0420は,A20B-3300モジュール型GUIアーキテクチャを使用したFANUC CNCプラットフォームにサービスを提供します. 主に専用ディスプレイモジュールスロットを持つiシリーズCNCです.ハードウェアのドキュメントのスペアパーツテーブルから適用されるCNCモデルを確認.
Q5:A20B-3300-0420 (64MB) はPC機能を持つCNCシステムに適していますか?
標準的なHMIカスタマイズ,DNC通信ソフトウェア,生産データ収集アプリケーションは通常,64MBのGUIモジュール実行時間内で動作するPC機能アプリケーションがメモリ要求が高くなった場合は, 128MB の GUI モジュール (A20B-3300-0551) がより適切です.
