| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0331 |

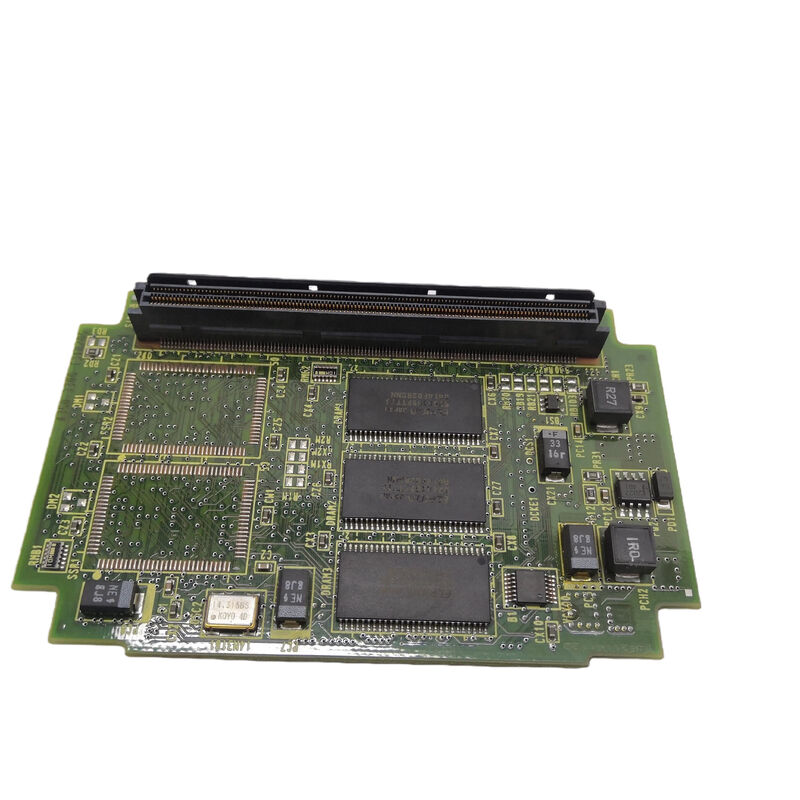

A20B-3300-0331 の説明には「WINDOWS CE」という表記があり、これが Microsoft Windows CE 組み込みオペレーティング システムを実行する CPU ボードであることを示しています。これは、A20B-3300 CPU モジュール ファミリ内の別個のカテゴリです。ほとんどの A20B-3300 ボードがファナック独自の CNC カーネルを直接実行するのに対し、Windows CE CPU ボードは PC 機能層を実行します。
ファナック CNC の Windows CE:ファナックは、一部の CNC プラットフォーム向けに Windows CE ベースの PC 機能オプションを提供し、軽量の組み込み Windows 環境を CNC カーネルと並行して実行できるようにしました。これにより、以下が提供されました。
カスタムオペレーターインターフェイス:機械製造業者は、Windows CE 互換ツールを使用して HMI 画面を開発でき、ファナック PC 機能オプションの Windows XP 要件を完全に満たすことなく、機械固有のオペレータ インターフェイスを表示できます。
データ接続:Windows CE は、TCP/IP ネットワーキング、シリアル通信、標準産業用データ交換プロトコルをサポートしており、CNC を工場ネットワーク、DNC システム、組み込み OS 環境内の生産監視ソフトウェアに接続できるようにします。
軽量ランタイム:Windows CE は産業用組み込みハードウェア向けに設計されており、完全なデスクトップ Windows よりもメモリとプロセッサのパフォーマンスがはるかに少なくて済むため、CNC CPU モジュールの制約のあるコンピューティング環境に適しています。
| パラメータ | 価値 |
|---|---|
| OS | Windows CE (組み込み) |
| タイプ | CPU基板 |
| シリーズ | A20B-3300 |
| カテゴリ | ファナック制御 PCB |
| サービス | FanucWorld: 在庫状況についてはお問い合わせください |
A20B-3300 シリーズには、さまざまな CNC 機能を提供するさまざまなタイプのプロセッサ カードが含まれています。このシリーズの 033x シリーズは、標準 Pentium CPU モジュール (031x) の後、FSSB サーボ モジュール シリーズ (039x ～ 044x) の前に位置し、ファミリーの中間に位置します。その他の確認済み A20B-3300-033x ボードは次のとおりです。
A20B-3300-0331:Windows CE CPU PCB — この製品A20B-3300-0312:21i-B (隣接ファミリー) 用 Pentium 16MB CPUA20B-3300-0390/0391:C5410A FSSB サーボ カード (同じシリーズ以降)
CNC PC 機能ボードの障害:Windows CE ベースの PC 機能を備えた FANUC CNC システムでは、OS レベルの障害が発生します。CNC 自体は正常に動作しているにもかかわらず、Windows CE 環境が起動に失敗するかクラッシュします。 A20B-3300-0331 が障害として特定されます。交換すると Windows CE PC の機能が回復します。
CNC制御システムのメンテナンス：Windows CE インターフェイスを備えた FANUC CNC は、電子機器のメンテナンスを受けています。 A20B-3300-0331 を交換して、組み込み Windows CE 環境を正常な状態に復元します。
Q1: A20B-3300-0331 は CNC 加工機能を実行しますか、それとも PC 機能層のみを実行しますか?
A20B-3300-0331 は「WINDOWS CE CPU PCB」として識別され、PC 機能層に Windows CE オペレーティング環境を提供します。 CNC のコア加工機能 (サーボ制御、補間、PMC 実行) は、Windows CE 環境とは別の CNC カーネル アーキテクチャ上で実行されます。 A20B-3300-0331 の障害は PC 機能インターフェイスに影響しますが、CNC の基本的な加工能力には影響しません。
Q2: A20B-3300-0331 は Windows CE のどのバージョンをサポートしていますか?
A20B-3300-0331 でサポートされる Windows CE のバージョンは、ボードにインストールされているファナック ソフトウェアと、該当するファナック ハードウェアおよびソフトウェアのメンテナンス ドキュメントによって決まります。 Windows CE にはバージョン 3.0、4.x、5.0、および 6.0 が存在し、それぞれに異なる API 互換性がありました。このボードがどの CE バージョンをサポートしているかを、該当する FANUC システムのマニュアルで確認してください。
Q3: A20B-3300-0331 を交換すると、CNC パラメータまたはプログラムに影響しますか?
CNC パラメータとパート プログラムは、Windows CE CPU PCB とは別に、CNC メイン ボード上またはその近くの SRAM および FROM モジュールに保存されます。 A20B-3300-0331 を交換しても CNC 加工データには影響しません。 Windows CE 環境内に保存されているカスタム HMI アプリケーションまたはデータは、交換後にバックアップから復元する必要がある場合があります。
Q4: ファナック CNC 上の Windows CE から恩恵を受ける産業アプリケーションは何ですか?
FANUC CNC 上の Windows CE により、カスタム オペレータ タッチ スクリーン (標準の FANUC MDI インターフェイスを超える)、PC を使用しないローカル データ収集、標準の産業用通信プロトコルを使用したプラント レベルのシステムとの統合、自動部品識別とプログラム選択のためのバーコード/RFID リーダー インターフェイスが可能になります。
