| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0313 |

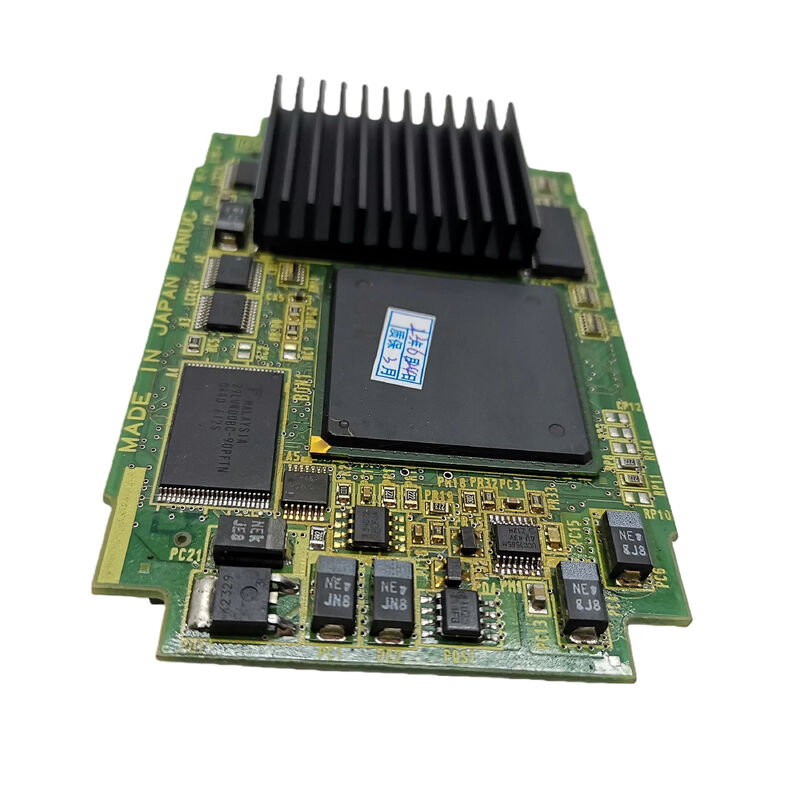

FANUC シリーズ 0i-C (F0i-C) は、0i CNC プラットフォームの第 3 世代です。 A20B-3300-0313 の Intel Pentium プロセッサは、以前の 0i-A 世代の 486DX2 クラスのハードウェアからの大きな進歩を示しています。
処理アーキテクチャ:Pentium では、クロック サイクルごとに 2 つの命令を実行できるスーパースカラ パイプラインが導入されています (486 では 1 サイクルあたり 1 つの命令が実行されます)。のために
計算重視の CNC タスク - 複数の同時軸による複雑な補間、高い先読みブロック数 - Pentium のスループットの利点は、ミリ秒あたりに処理されるプログラム ブロックの増加につながります。
より広いデータパス:Pentium の 64 ビット外部データ バス (486 の 32 ビットに対して) は、クロック サイクルあたりのメモリ帯域幅を 2 倍にします。メモリを大量に使用する CNC 操作 (先読みバッファへの大きなプログラム ブロックの読み込み、リアルタイム パラメータ テーブルの処理) の場合、帯域幅が高くなることでメモリ上での CPU の待機時間が短縮されます。
32MB SDRAM:A20B-3300-0313 は、32MB の SDRAM を CPU モジュールに直接統合します。 SDRAM (同期 DRAM) は、その動作をシステム クロックと同期させ、非同期 DRAM の待機状態を排除します。高度なオプションがアクティブな完全な 0i-C ソフトウェア スイートを実行している CNC の場合、32MB で必要な作業スペースが提供されます。
| パラメータ | 価値 |
|---|---|
| プロセッサー | インテル Pentium クラス |
| メモリ | 32MB SDRAM |
| CNCシステム | ファナックシリーズ0i-C（F0i-C） |
| ボードの種類 | プラグインCPUモジュール |
| シリーズ | A20B-3300 |
| 公式説明 | PCB - F0I-C CPU ペンティアム SDRAM 32MB |
fanuc-controller.com の説明では、A20B-3300-0313 は「FANUC CNC コントローラ (たとえば、イーサネットと高度な処理ニーズが組み込まれたシリーズ 21i) で使用するように設計されている」と記載されています。 Pentium プロセッサと 32MB SDRAM 容量は、0i-C/21i 世代の高度な機能をサポートします。
0i-C CNC CPU モジュールの障害:シリーズ 0i-C CNC でプロセッサ レベルの障害が発生します。CPU カードの障害を示すアラーム、起動途中での CNC の停止、または断続的なシステム リセットです。 A20B-3300-0313 CPU モジュールを交換すると、他のモジュールに影響を与えることなく処理コアが復元されます。
CPUモジュール交換予定：予防保守スケジュールの一環として、長時間稼動の 0i-C CNC を搭載した高生産マシンが A20B-3300-0313 と置き換えられ、CPU モジュールの耐用年数がリセットされます。
Q1: A20B-3300-0313 では、取り付け後に SDRAM を設定またはテストする必要がありますか?
SDRAM は A20B-3300-0313 モジュールに直接統合されており、個別の構成やテストは必要ありません。交換品を取り付けた後の最初の電源投入時に、CNC の POST (電源投入時自己テスト) が起動シーケンスの一部として SDRAM を自動的にテストします。この段階で SDRAM 障害が検出されると、CNC が通常動作に達する前にシステム アラームが生成されます。
Q2: A20B-3300-0313 と A20B-3300-0475 (A3 タイプ、128MB DRAM) はどう異なりますか?
どちらも A20B-3300 シリーズのプラグイン CPU モジュールですが、CNC の世代が異なります。
0313 の 32MB SDRAM と 0475 の 128MB は、それぞれの CNC 世代のソフトウェア フットプリントと処理要件を反映しています。これらのモジュールは交換可能ではありません。
Q3: A20B-3300-0313 が故障していると思われる場合は何を確認すればよいですか?
CPU モジュールを交換する前に、メインボード スロットの電源レールが仕様内であることを確認してください (該当する場合は 5V および 3.3V)。 FROM モジュールが正しく装着されており、損傷がないことを確認します。 SRAM バッテリが正常であることを確認してください (SRAM バッテリが故障すると、CPU 障害に似た症状が発生する可能性があります)。すべての外部要因が正しいことが確認され、システム アラームが引き続き CPU レベルの障害を示している場合は、A20B-3300-0313 の交換が適切です。
Q4: A20B-3300-0313 の Pentium プロセッサは、標準の Intel コンシューマ CPU ですか、それともファナック固有の組み込みバリアントですか?
FANUC CNC モジュールで使用される Pentium クラスのプロセッサは、Intel Pentium アーキテクチャの組み込み産業用バージョンであり、産業用 CNC アプリケーションの拡張された温度範囲、信頼性仕様、および寿命の可用性要件に合わせて選択されています。これは、同じ命令セット アーキテクチャを使用していますが、標準のデスクトップ PC Pentium と同じデバイスではありません。
