| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0311 |

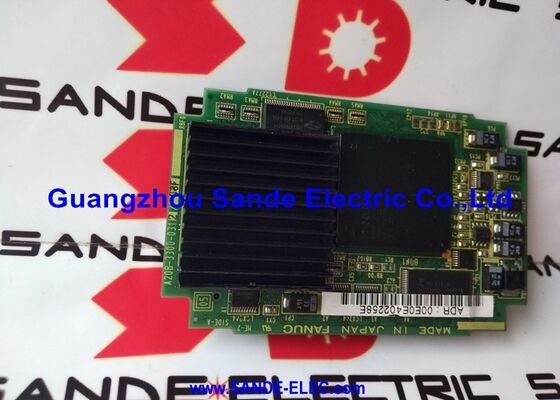

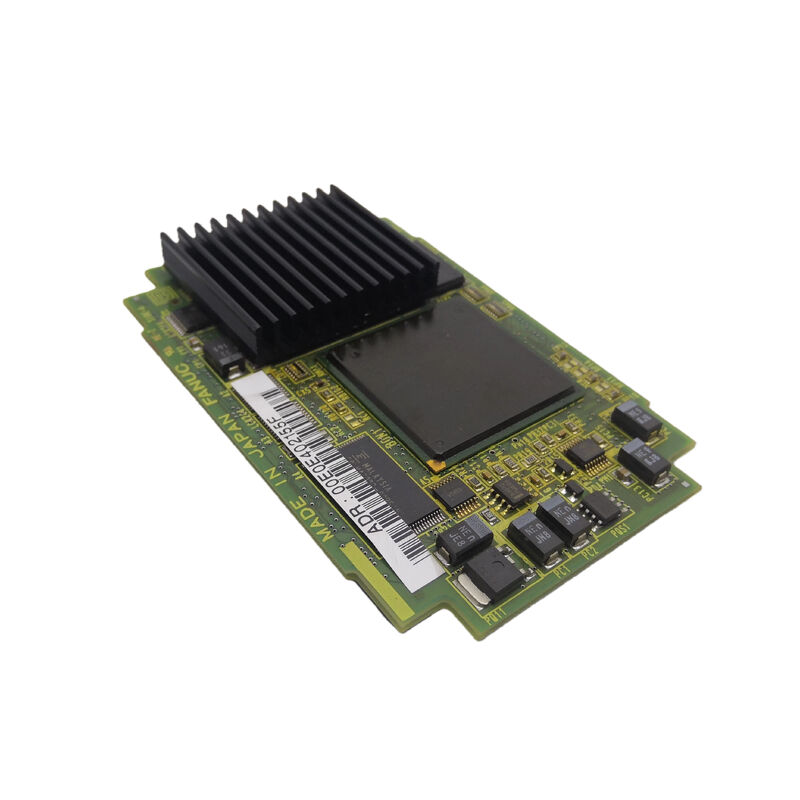

"A20B-3300-0311は,Fanuc 16iB,Fanuc 18iBシリーズ制御で一般的に使用されます". メンテナンスマニュアル参照B-63525ENは,16i-B,18i-B,そして 21i-B プラットフォームで A20B-3300-0311 を FANUC の第 2 世代 (モデル B) i シリーズ CNC ハードウェアに組み込む.
A20B-3300-0311は,搭載作業メモリからCNCシステムソフトウェアを実行するプロセッサカードである16i-B/18i-Bプラットフォームの基本Pentium CPUモジュールである.このプラットフォームのための031xファミリーのCPUモジュール世代を確立した標準プロセッサ構成を表しています.
| パラメータ | 価値 |
|---|---|
| 互換性がある | シリーズ 16i-B, 18i-B |
| マニュアル | B-63525EN (16i-B/18i-B/21i-B |
| タイプ | プラグインCPUモジュール |
| 家族 | A20B-3300-031x |
| シリーズ | A20B-3300 |
031xシリーズは,FANUC i-シリーズ B プラットフォームのためのPentiumクラスのCPU モジュール世代を確立した.確認されたバリエーションは,異なる i-B シリーズ CNC モデルに対応している:
| 委員会 | プラットフォーム | 注記 |
|---|---|---|
| A20B-3300-0311 | 16i-B, 18i-B | ベース・ペンティウム・モジュール |
| A20B-3300-0312 | 21i-B, 210i-SB | ペンティウム 16MB |
| A20B-3300-0313 | 0i-C | ペンティウム 32MB SDRAM |
| A20B-3300-0317 | 16i-B, 18i-B | TORNOZ 166MHz バリアント |
| A20B-3300-0319 | 21i-B, 0i-B | ペンティウム 32MB |
031xファミリーは,複数のCNCプラットフォームで全i-B世代にサービスを提供しました. 各バージョンは,特定のCNCのメインボードソケットとソフトウェア要件にマッチしました.
16i-B CPU モジュールの障害:FANUCシリーズ16i-B加工センターでCNCブート障害が発生.A20B-3300-0311が故障であると確認.交換によりCNC処理機能が回復.
18i-B CNC制御器のメンテナンスシリーズ18i-Bのターニングセンターは,計画的な電子機器のメンテナンスを受けています.A20B-3300-0311は,包括的なCPUモジュール更新の一環として交換されています.
Q1:A20B-3300-0311は16i-B/18i-Bに特化したものですか? それとも21i-Bにも使われますか?
0311が21i-Bスロットで直接互換性があるかどうかは,特定のメインボードの構成に依存します.ハードウェアドキュメントから確認してください.
Q2:A20B-3300-0311のプロセッサとメモリ仕様は?
031xファミリーはペンティウムクラスのプロセッサを使用している.A20B-3300-0311の特定のクロック速度とDRAM容量は,インストールされたモジュールのラベルとFanuc 16i-B/18i-B メンテナンスマニュアルB-63525ENから確認されています.関連 031x モジュールには: 0312 (16MB), 0313 (32MB SDRAM),および 0319 (32MB) がある.
Q3:A20B-3300-0311の交換は,CNCパラメータやプログラムに影響を及ぼしていますか?
A20B-3300-0311の交換は,保存されたデータに影響しません. 交換装置を装着した後,FROMからCNCブーツと自動的にSRAMからパラメータを読み取る.
Q4:A20B-3300-0311はどのメインボードタイプに接続されますか?
シリーズ16i-Bと18i-Bは複数のメインボード構成を使用します. 独立したキャビネットマウントボードとLCD統合ボード組.A20B-3300-0311は,いずれの構成でも適用されるメインボードのCPUモジュールソケットにプラグインします.マシンのハードウェアドキュメントからホストメインボードのタイプを確認します.
