| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2200-0918 |

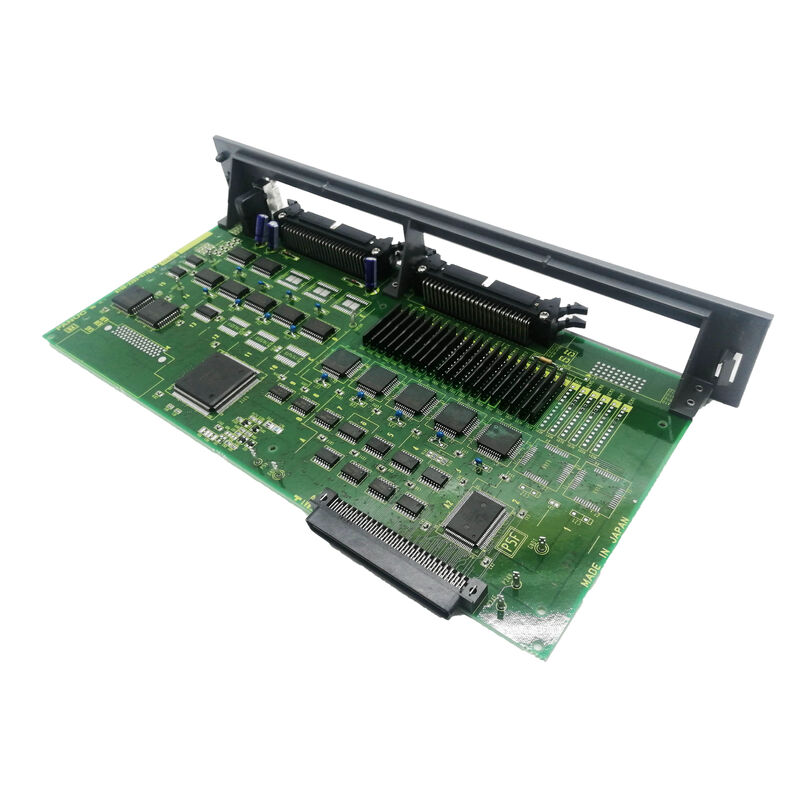

A16B-2200-0918 は、オプション 1 スロットに 2 つの重要な CNC 機能拡張を組み合わせています。
RAM拡張によるグラフィック表示処理：このボードには「拡張グラフィック CPU RAM」が搭載されています。この拡張されたメモリにより、グラフィックス プロセッサは、ベース メイン ボードの表示機能のメモリ制約を受けることなく、高解像度の表示コンテンツと、ツール パス グラフィック チェック表示を含む、より複雑なグラフィカル インターフェイス状態を維持できるようになります。
リモートバッファ通信:リモートバッファはファナックの高速DNCインターフェース技術です。標準の RS-232C DNC (適度なボー レートでプログラム データをリアルタイムにストリーミングする) とは異なり、リモート バッファは次の機能を提供します。
| パラメータ | 価値 |
|---|---|
| 互換性がある | シリーズ 16/18 (F16B) |
| グラフィックRAM | 拡張（ベースボードを超えて） |
| 表示出力 | ブラウン管ビデオ |
| コミュニケーション | シリアル通信ポート + リモートバッファ |
| サービス | コア交換が必要です |
| 修理 | 利用不可 |
リモート バッファと標準 RS-232C DNC の区別は実際的です。
標準 RS-232C DNC (A16B-2200-0910 と同様):ホスト PC は、CNC がプログラム ブロックを実行するときに、一度に 1 つずつプログラム ブロックを送信します。他のタスク、ネットワークの遅延、またはソフトウェアのオーバーヘッドが原因で PC の処理に遅延がある場合、CNC のブロック バッファは空になります。これにより、「DNC スタッター」として知られる瞬間的な送り速度の低下 (切削動作における聴覚的および視覚的な中断) が発生します。精密な表面の場合、このスタッターにより目に見えるマークが作成されます。
リモートバッファ:ホストは、加工前または加工中にプログラム全体 (または大部分) を A16B-2200-0918 のリモート バッファ メモリに高速でダウンロードします。 CNC は、常にデータの準備ができているローカル バッファから読み取り、PC のタイミング依存性を排除します。 DNC スタッターが解消されました。非常に長いプログラムでも、完全にプログラムされた送り速度での精密加工が中断されることなく維持されます。
精密金型加工:シリーズ 16-B CNC ダイアンドモールド マシニング センターには、大規模なツール パス ファイル (数十万ブロック) の DNC 供給が必要です。標準の DNC では、許容できない表面マークが生成されます。 A16B-2200-0918 のリモート バッファは、途切れのない完璧なブロック供給を提供します。
DNC 障害を伴うグラフィックボードの障害:シリーズ 16/18 CNC は、グラフィカル チェック機能とリモート バッファ DNC 通信の両方を同時に失います。 A16B-2200-0918 が識別されます。交換すると両方の機能が回復します。
Q1: A16B-2200-0910 (オプション 1 グラフィック + RS-232) と A16B-2200-0918 (オプション 1 グラフィック + リモート バッファ) の違いは何ですか?
A16B-2200-0910 は、以前のシリーズ 16 (F16 モデル) に対応し、グラフィックスと標準 RS-232C 通信を追加します。 A16B-2200-0918 はシリーズ 16-B (F16B モデル) に対応し、通信を RS-232C からリモート バッファ (DNC タイミングの問題を排除する、より高速なバッファ付き DNC インターフェイス) にアップグレードします。で A16B-2200-0918 を引用し、基本オプション ボードに対する拡張機能を反映しています。
Q2: コア交換とは、障害のあるボードを返却しなければならないことを意味しますか?
はい。 A16B-2200-0918は『コア交換が必要』となります。交換用のボードが提供されますが、障害のあるボードはコアとして返却する必要があります。交換クレジットにより純コストが削減されます。標準購入とは異なり、コア交換はオプションではなく、障害のあるユニットを提出する必要があります。
Q3: A16B-2200-0918 が故障した場合、DNC の動作は完全に停止しますか?
リモート バッファのハードウェアに障害が発生すると、リモート バッファ DNC モードは使用できなくなります。 CNC は、他のポートを介した標準 RS-232C 通信を引き続きサポートする場合があります。 CNC が劣化 DNC モードで動作を継続できるかどうかは、特定のマシン構成と、ドリップフィード DNC に代替シリアル ポートが利用できるかどうかによって異なります。
Q4: A16B-2200-0918 を交換するには、DNC 通信パラメータの再入力が必要ですか?
通信パラメータ (ボー レート、ストップ ビット、パリティ、リモート バッファ設定) は、オプション ボードではなく、CNC のメイン パラメータ SRAM に保存されます。交換用 A16B-2200-0918 を取り付けると、既存の通信パラメータが自動的に再適用されます。実稼働に戻る前に、テスト プログラム転送による DNC 通信を確認します。
Q5: A16B-2200-0918はファナックシリーズ18機にも対応していますか?
「FANUC シリーズ 16/18 CNC 制御システム」に対応。シリーズ 16 と 18 は同じオプション ボード アーキテクチャを共有しており、オプション 1 スロットは両方のプラットフォームで同じボードを受け入れます。のリスト内の「F16B」の指定は、16/18 B 世代プラットフォーム ファミリを指します。
