| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2200-0910 |

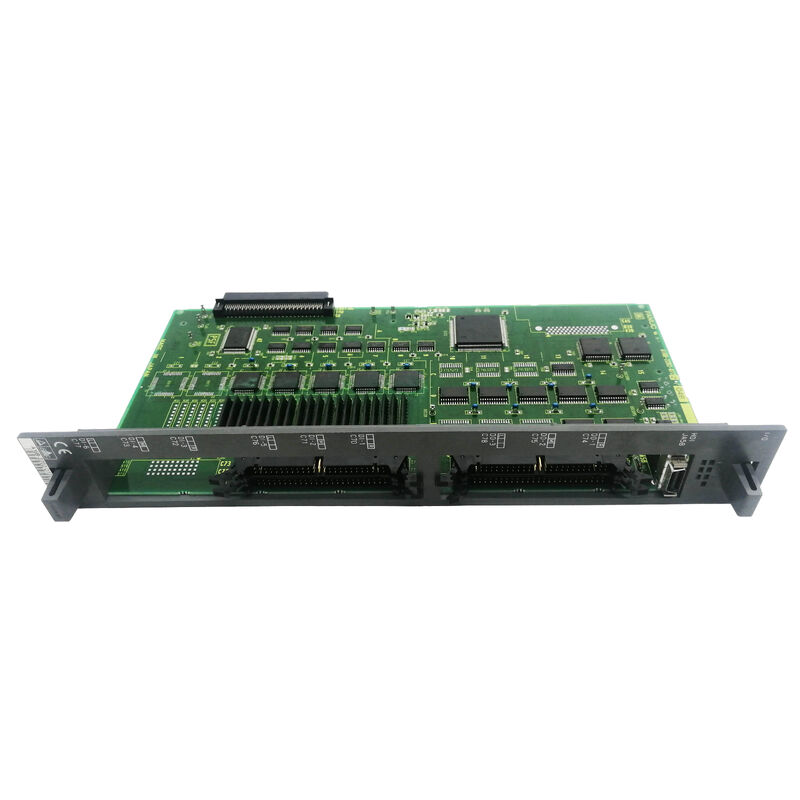

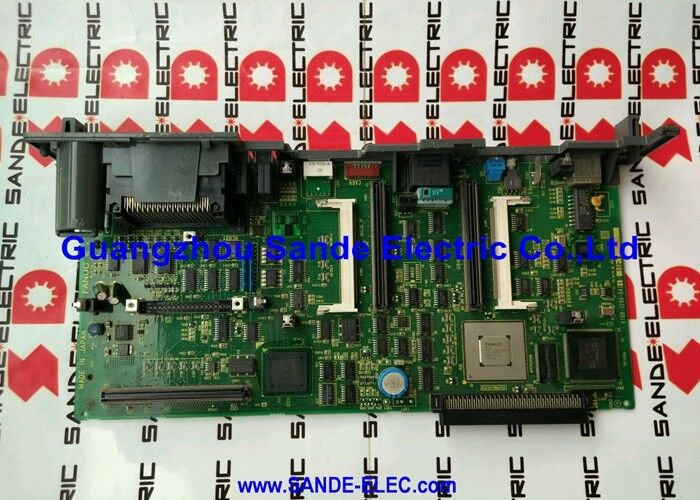

シリーズ 16 CNC アーキテクチャには、オプション スロットが含まれています。これは、追加の機能カードによって CNC が基本機能を超えて拡張される、メイン ボード上の定義された位置です。 A16B-2200-0910 は、シリーズ 16 コントローラ内の特定の指定位置である「オプション 1」スロットを占有します。
このボードは、2 つの異なる拡張機能を 1 枚のカードに組み合わせています。
グラフィックスの強化:シリーズ 16 のベース メイン CPU (A16B-2200-0900) は、標準の表示機能である「基本 CRT 出力」を提供します。オプション 1 グラフィックボードは、この表示機能を強化します。 FANUC シリーズ 16 CNC のグラフィックス オプションには通常、高解像度ディスプレイ、カラー表示機能 (サポートされている場合)、ツール パス グラフィック チェック表示、強化されたグラフィカル ユーザー インターフェイス画面が追加されます。
RS-232C通信：「W/RS232」は、グラフィックス ボード上の統合 RS-232C シリアル インターフェイスを示します。これにより、プログラム転送、DNC 操作、または外部デバイス通信に使用される 1 つ以上の RS-232C 通信チャネルが CNC システムに追加されます。
| パラメータ | 価値 |
|---|---|
| スロット | オプション 1 |
| CNC | シリーズ 16 (F16) |
| 機能 | グラフィック + RS-232C |
| タイプ | オプション基板 |
| シリーズ | A16B-2200 |
A16B-2200-0910 の RS-232C インターフェイスは、実際の機械工場のニーズに応えます。
プログラムのアップロード/ダウンロード:CNC はパート プログラムを SRAM (容量に制限があります) に保存します。 RS-232C により、CNC と PC 間の双方向プログラム転送が可能になり、既存のプログラムをバックアップしたり、新しいプログラムをロードしたりできます。
DNC (直接数値制御):RS-232C を使用すると、加工中に大規模なプログラムを PC から CNC のプログラム バッファに直接ストリーミングできます。 CNC の SRAM ストレージを超える長いプログラムは、ストレージ制限なしで DNC 経由でリアルタイムに供給できます。
外部機器接続：周辺機器 (バーコード リーダー、ネットワーク アダプター、カスタム インターフェイス デバイス) を RS-232C ポートに接続して、標準の CNC 機能を超えて工作機械を統合できます。
シリーズ 16 CNC グラフィック オプションの障害:FANUC シリーズ 16 CNC では、グラフィカル チェック機能が失われ、オペレータは切断前にツール パスを視覚的に確認できなくなります。 A16B-2200-0910 が障害として特定されます。交換すると、グラフィックスと RS-232C 機能の両方が復元されます。
DNCプログラム供給復旧：シリーズ 16 CNC が RS-232C 通信を失います。DNC プログラムの供給が失敗し、オペレータはメモリ カードからプログラムを手動でロードする必要があります。 A16B-2200-0910のRS-232C機能に不具合が確認されております。交換するとDNC動作が回復します。
Q1: A16B-2200-0910 はシリーズ 16-A でのみ機能しますか、それともシリーズ 16-B およびシリーズ 18 でも機能しますか?
説明内の「F16」の指定 (「PCB — OPTION 1 GRAPHIC F16」) は、特にシリーズ 16 を識別します。このボードがシリーズ 16-B (後期ハードウェア世代) またはシリーズ 18 と互換性があるかどうかは、オプション スロット コネクタの仕様と CNC のハードウェア リビジョンによって異なります。シリーズ 16-B またはシリーズ 18 システムに取り付ける前に、該当する FANUC シリーズ 16 保守ドキュメントを確認してください。
Q2: A16B-2200-0910 がベースの A16B-2200-0900 ディスプレイに追加するグラフィック ディスプレイの利点は何ですか?
基本メイン CPU は、プログラム表示やパラメータ編集に必要な基本的なディスプレイである「基本 CRT 出力」を提供します。グラフィック オプション (A16B-2200-0910) を使用すると、基本構成には存在しないツール パス グラフィック チェック (加工前または加工中に G コード プログラムから切削パスを視覚化する) などの強化されたグラフィックが有効になります。
Q3: A16B-2200-0910 の RS-232C は、シリーズ 16-A CNC の唯一のシリアル ポートですか?
ベースメインボード (A16B-2200-0900) は、「パラメータのアップロード/ダウンロードまたは点滴供給」用の RS-232C チャネルをすでに提供しています。 A16B-2200-0910 は RS-232C 容量を追加し、1 つのポートを共有することなく、同時接続 (DNC 用の PC、データ収集用の別個のデバイス、外部通信) 用にさらに多くのポートを提供します。
Q4: A16B-2200-0910 を交換すると、CNC パラメータまたはプログラムに影響しますか?
いいえ。CNC パラメータとプログラムは、メイン CPU ボードの SRAM および FROM モジュールに存在します。オプションボードには保存された CNC データは保持されません。 A16B-2200-0910 を交換しても、保存されている加工データには影響しません。
