| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2200-0900 |

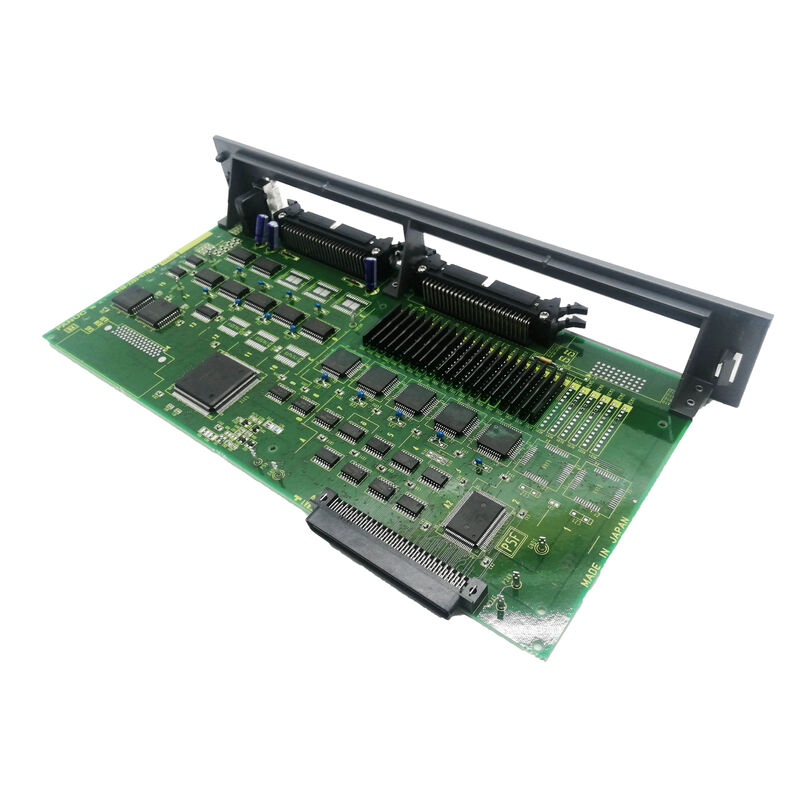

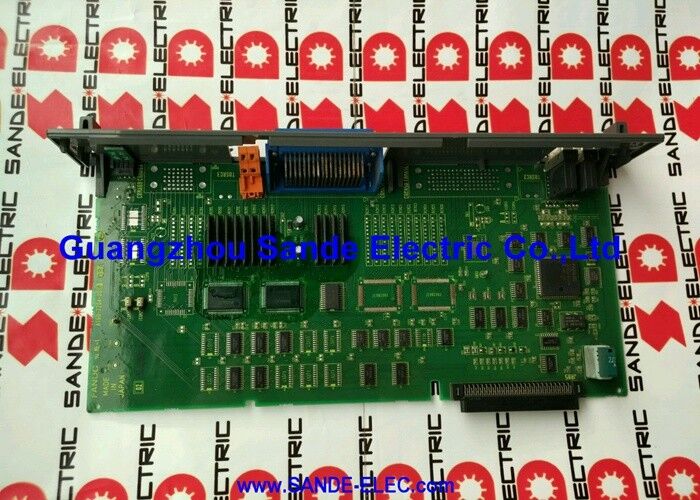

CNC電子は"Fanuc A16B-2200-0900 メインカード.第1波の16,18,21の制御システムの一部.このMAIN CPUは16モデルA制御シリーズを構成する多くのものの1つです".と確認しています.
"第1波"は重要な文脈である.FANUCの第16シリーズCNCの第1世代モデルAは,その後のモデルB改訂の前に最初の生産ハードウェアであった.これらの機械は,導入時にFANUCのCNC能力を表していました: コンパクトな多軸制御で統合されたメインボードアーキテクチャ
16-Aの"A"はハードウェア世代を識別します シリーズ16のハードウェアプラットフォームの最初のモデルF-16Mの加工センターとF-16Tのターニングセンターの両方の構成を単一のメインCPUボードから提供する.
| パラメータ | 価値 |
|---|---|
| 互換性がある | F-16M (機械加工),F-16T (ターニング) |
| 軸数 | 4 |
| 軸間接 | A型またはB型 |
| スピンドル | 1 |
| ディスプレイ | CRTの基本出力 |
| キーボード | MDI インターフェース |
| コミュニケーション | RS-232Cチャンネル |
| フィードバック | 4つのエンコーダー入力 + 4つの線形スケール入力 |
| 体重 | 2.40ポンド |
CNC電子は,完全な機能セットを詳細に説明します:
4軸のサーボ制御:タイプAまたはタイプBインターフェース経由で最大4つのサーボ軸を駆動する.両インターフェースタイプもメインCPUをサーボアンプに接続する.タイプBはシリアルデジタルインターフェースを使用 (FSSBの初期前身).
1つのスピンドル:スピンドル速度コマンドとフィードバックインターフェースを 1 つのスピンドルモーターに提供します.
CRTディスプレイ出力:CNCのCRTモニターにビデオ信号を生成する. プログラム表示,パラメータ入力,診断のためのオペレーターのディスプレイ画面.
MDIキーボード:手動データ入力 プログラム入力,パラメータ変更,手動ジョグ操作のためのMDIキーボードを管理します.
RS-232C通信プログラムアップロード/ダウンロードのためのRS-232CシリアルチャネルをCNCとPCの間,および"ドリップフィード" (機械加工中にPCからプログラムがストリーミングされるDNC操作) に提供する.
線形スケールフィードバック:4つのサーボモーターエンコーダーを超えて板は4つの線形スケール入力に対応し,モーターエンコーダーから独立した閉ループフィードバックのために,機械のスライドから直接位置測定を可能にします..
16-A CNC メインボードの故障:FANUCシリーズ16Aの機械加工センターは,CNC機能を失い,表示,軸制御がない.A16B-2200-0900はメインボードの欠陥として識別される.交換により,F-16Mの完全なCNC操作が回復する.
核交換装置の維持:MRO Electricのコア交換プログラムに参加している16AシリーズCNCを運転する生産ライン A16B-2200-0900ボードは,ローリングメンテナンススケジュールで改装されたユニットに交換されます.
Q1:同じA16B-2200-0900ボードのF-16M (加工) とF-16T (ターニング) の構成の違いは何ですか?
A16B-2200-0900のハードウェアは,F-16MとF-16Tの両方において同じである.区分は,CNCシステムソフトウェア (加工センターソフトウェア (フレーシングのためのGコードサイクル) とターニングセンターソフトウェア (ターニングのためのGコードサイクル) でロードされたFROMモジュールにあります.SMDモジュールとベースボードのハードウェアは両方の構成に対応します.
Q2: 4つの軸に対して"タイプAまたはタイプBインターフェース"とはどういう意味ですか?
タイプAはアナログ速度コマンドインターフェースである. 主CPUは各軸駆動増幅器にコマンド速度を表す±10Vのアナログ電圧を送信する.タイプBはシリアルデジタルインターフェースである. シリアルプロトコルを使用した初期のFANUCデジタルサーボバスである.特定の機械の特定のインターフェースタイプは,インストールされたサーボドライブによって決定されます. どちらも前FSSB (前光ファイバー) インターフェース技術です.
Q3:A16B-2200-0900はA16B-2202-0860 (シリーズ18BメインCPU) と同じですか?
A16B-2200-0900号は,シリーズ16AメインCPUであり,シリーズ16プラットフォームのための古いモデルAハードウェア世代である.A16B-2202-0860は,シリーズ18BメインCPUであり,シリーズ18プラットフォームの最新のモデルB世代である.. 異なるハードウェアシリーズ (A16B-2200 vs A16B-2202),異なるCNC世代 (モデルA vs モデルB),交換できない.
Q4:A16B-2200-0900の交換にはパラメータの再充電が必要ですか?
CNC パラメータは SRAM モジュールに保存されます. SRAM モジュールは完ぺきで交換ボードに転送された場合,すべてのパラメータは保存されます. SRAM データが失われた場合,パラメータはバックアップから復元する必要があります.メインボードのメンテナンスの前に常にすべてのパラメータをバックアップします.
