| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0240 |
部品番号: A20B-3300-0240
メーカー: FANUC株式会社 (日本)
製品タイプ: FSSBサーボ制御モジュール — 8軸 i-Bシリーズ プラグインPCB
軸数: 最大8軸
インターフェース: FSSB (光ファイバーシリアルサーボバス)

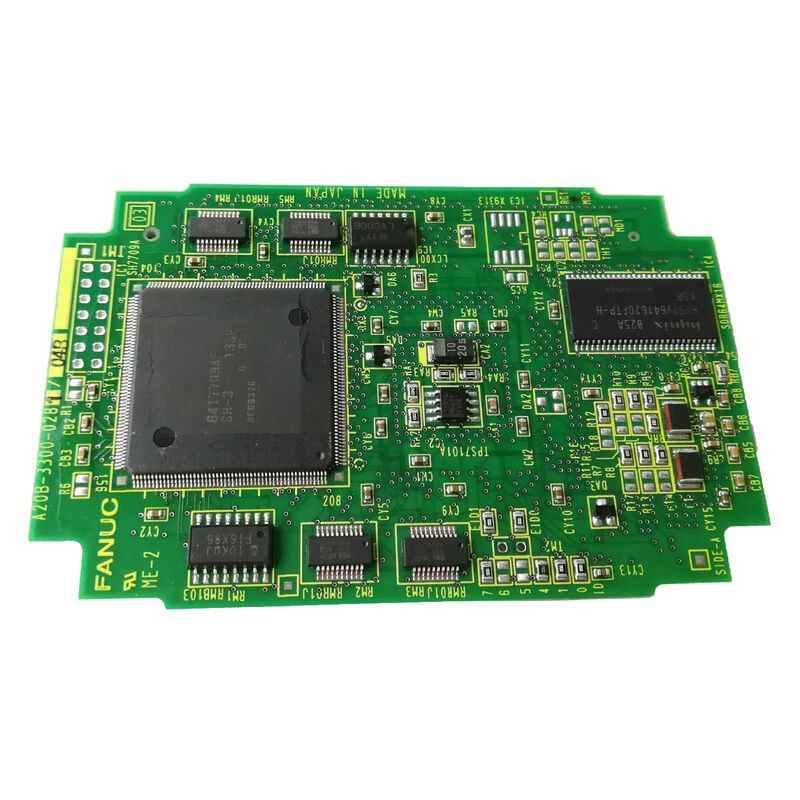

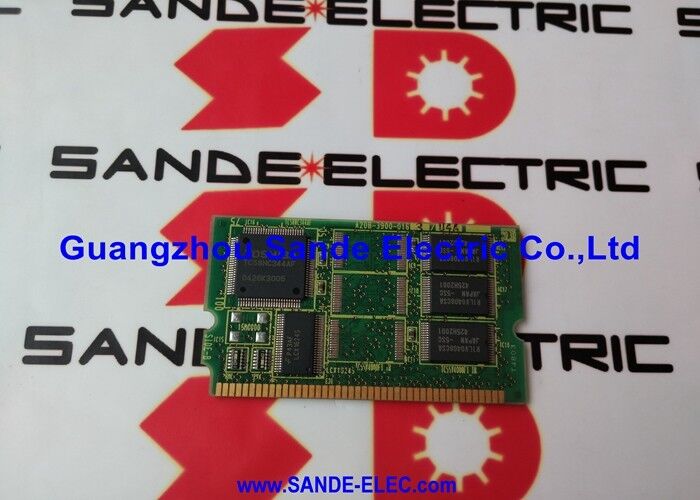

A20B-3300-0240は、FANUCのi-BシリーズCNC用の8軸FSSBサーボ制御モジュールです。これは、i-BシリーズメインCPUに取り付けられた単一のボードから最大8軸のサーボ軸制御を処理するプラグインPCBです。FSSB（光ファイバーシリアルサーボバス）を使用してサーボアンプとリアルタイムで通信し、速度と位置のコマンドをドライブに送信し、各制御サイクルでエンコーダーフィードバックを受信します。
A20B-3300シリーズは、i-BシリーズCNCコントローラー（16i-B、18i-B、21i-B）用のプラグインサーボモジュールをカバーしています。各ボードは、1つ以上のFSSB光ファイバーチャネルを介してサーボ軸通信を管理し、軸数とFSSBチャネルはモジュールタイプによって異なります。A20B-3300-0240は最大8軸をサポートしており、この世代のCNCの標準的な単一ボード範囲で最も高い軸数です。
A20B-3300ファミリー内では、近接する部品番号が異なる軸数構成に対応しています:
| 部品番号 | 軸数 | 備考 |
|---|---|---|
| A20B-3300-0240 | 8軸 | このモジュール |
| A20B-3300-0241 | 6軸 | 同じファミリー、少ない軸数 |
| A20B-3300-0248 | 4軸 (HRV) | HRV高速バージョン |
特定のCNCに適したモジュールは、設定された軸数とHRV（高応答ベクトル）サーボ制御が必要かどうかによって異なります。交換品を注文する前に、必ず取り付けられているボードの部品番号をラベルで確認してください。
FSSBは、以前のFANUCドライブ世代のパラレルPWM配線を、CNCとサーボアンプを接続する単一の光ファイバーケーブルチェーンに置き換えました。A20B-3300-0240からの各FSSBチャネルは、サーボアンプのチェーンに接続され、各アンプはチェーン内の位置によって識別されます。光ファイバー接続は、CNCマシンキャビネット内の高電磁干渉環境でのノイズ耐性を提供します。
このモジュールは、CPUプロセッサモジュール、メモリDIMMモジュール（FROMおよびSRAM）、およびグラフィック表示モジュールと共に、i-BシリーズメインCPUボードにプラグインされます。これらのプラグインボードが一体となって、完全なCNCコントローラーを構成します。A20B-3300-0240はCNCパラメータを保持しません。すべての軸設定とサーボパラメータは、SRAMモジュールとCNCのバッテリーバックアップメモリに格納されます。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-3300-0240 |
| 軸数 | 最大8軸 |
| インターフェース | FSSB光ファイバー |
| プラットフォーム | シリーズ 16i, 18i, 21i, 0i |
| 世代 | i-B (モデルB) |
| タイプ | プラグインPCB |
| 原産国 | 日本 |
Q1: このモジュールを再装着した後、複数の軸で同時にFSSBアラームが発生します。何をチェックすべきですか？
モジュール取り扱い後のマルチ軸FSSBアラームは、まずメインCPUボード上のモジュールのコネクタの取り付け状態を指します。モジュールのエッジコネクタのいずれかのピンに接触不良があると、まさにこの症状が発生します。モジュールを完全に外し、コネクタに曲がりや汚れがないか確認し、しっかりと再装着して再テストしてください。アラームが続く場合は、モジュールの光ポートでのFSSB光ファイバーケーブルの接続に汚れや損傷がないか確認してください。
Q2: A20B-3300-0240（8軸）は、6軸しか使用しないCNCでも動作しますか？
はい。このモジュールは最大8軸をサポートしますが、すべてを割り当てる必要はありません。6軸用に設定されたCNCでは、未使用の2つのFSSB軸位置は、CNCの軸パラメータテーブルで単に割り当てられないままになります。モジュールは、最大軸数よりも少ない軸数で正常に動作します。
Q3: このモジュールを交換する際に、パラメータの再入力は必要ですか？
A20B-3300-0240はCNCパラメータを保持しません。すべてのサーボ軸パラメータは、CNCのSRAMおよびFROMメモリに格納されています。交換モジュールを取り付けた後、CNCは電源投入時にパラメータを正常に読み取ります。元のSRAMの内容がそのまま残っている限り、同等品への交換であればパラメータの再入力は必要ありません。
Q4: 標準のA20B-3300-0240とHRVバージョンのA20B-3300-0248の違いは何ですか？
A20B-3300-0248はHRV（高応答ベクトル）バージョンであり、より応答性の高い軸制御のために高いサーボループ更新レートをサポートします。これは、特に高速加工アプリケーションに関連しています。0240は標準バージョンです。どちらも同じi-BシリーズメインCPUボードにプラグインされます。適切なバージョンは、CNCのサーボソフトウェア構成によって決まります。HRV制御には、HRVモジュールと対応するサーボソフトウェアパラメータが必要です。
Q5: A20B-3300-0240はどこから調達されますか？
FANUC CNCのアフターマーケットでは、A20B-3300シリーズサーボモジュールの交換品および余剰在庫があります。16i/18i/21iマシンの大規模な設置基盤がまだ生産されているため、0240およびそれに近いバリアントは活発に取引されています。必ず設置されているモジュールのラベルで正確な接尾辞（0240）を確認してください。軸数とHRVの互換性を確認せずに隣接する番号を受け入れないでください。交換品を受け入れる前に、互換性のあるCNCテストリグで機能テストを依頼してください。
