| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3300-0225 |

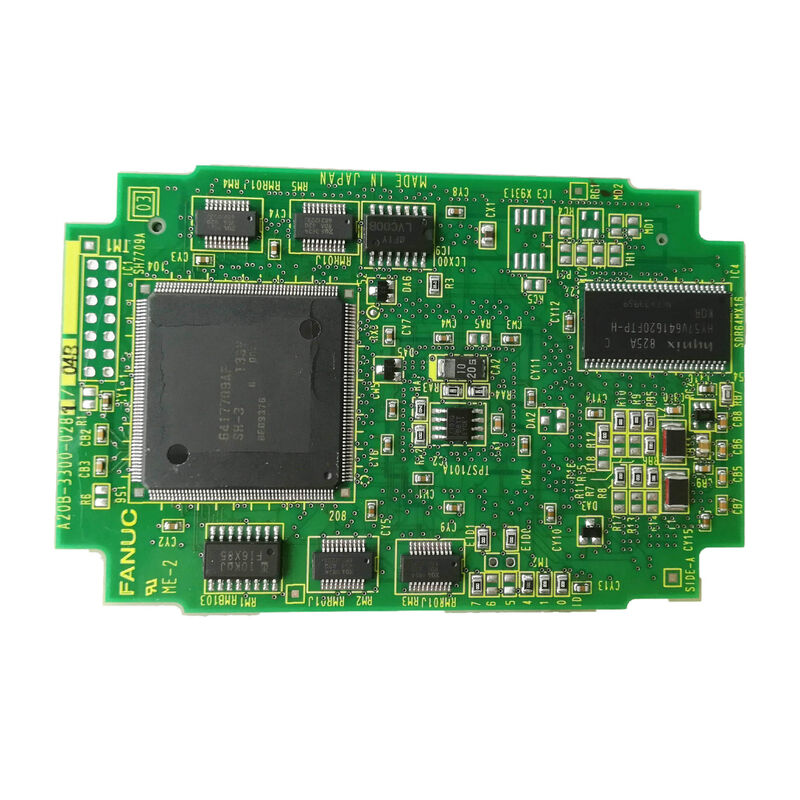

部品番号:A20B-3300-0225
製造者:FANUC株式会社 (日本)
製品タイプ:制御回路板 (PCB)
ボードシリーズ:A20B-3300
適用:FANUC CNCおよび産業自動化システム
A20B-3300-0225は,FANUCのA20B-3300シリーズからの制御回路板である.A20B-3300製品ファミリーは,FANUCのCNCおよびロボット制御プラットフォームで使用される高性能PCBの範囲をカバーしています.CPU 処理カード,グラフィック制御ボード,軸接点回路
これらのボードは,FANUCのモジュール式アーキテクチャのアプローチを表しています.各ボードは定義された機能を実行し,コントローラのメインボードまたはバックプレートに接続されます.必要に応じて独立して交換できる.
A20B-3300シリーズのボードは,FANUCのiシリーズおよび後のコントローラプラットフォームに関連した世代である.
FANUCの成熟したCNC工学を特徴とする処理アーキテクチャと通信バス:DSPベースのサーボ処理,高速内部バス,小規模なボードの足跡で密集した機能性を可能にするコンパクトな表面マウント構造A20B-3300-0225は 制御階層内の 特定の機能に 同じ工学哲学をもたらします
FANUCは日本でA20B-3300シリーズボードを製造しています.
機械やロボットキャビネットによって発生する温度サイクル,振動,電気騒音を処理するために設計されています.
これは消費者向け電子機器ではありません.部品とPCBの構造は,産業自動化の作業サイクルと環境のために指定されています.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-3300-0225 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | 制御回路板 (PCB) |
| ボードシリーズ | A20B-3300 |
| 適用する | FANUC CNCおよび産業自動化システム |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
FANUCはCNCとロボットコントローラをモジュール型ボードの哲学に基づいて構築しています
主なCPUボードは構造的および電気的基盤である. プロセッサモジュールをホストし,他のすべてのボードのコネクタとソケットを提供します.
A20B-3300シリーズは,コントローラが何をできるかを定義するアドインモジュールの機能層を占めています.
制御器のサーボ能力 制御する軸数,使用するサーボバス構造速度は主板にプラグ付けされたサーボ制御モジュールによって決定されます.
操作者インターフェースのグラフィック品質は,グラフィックモジュールによって決定されます.
イーサネット,HSSB,フィールドバスインターフェースなどの通信オプションは,それぞれ同じモジュール構造の専用ボードから来ています.
A20B-3300シリーズはこれらの機能型をすべてカバーしています
-0225変数は,このモジュールシステムの中で,その特有の機能を果たします. 制御器内の位置が,その機能を定義します.
このボードが故障すると,その特定の機能が失われ,FANUCのアーキテクチャがモジュール化されているため,このボードだけを交換することは正しい保守対応です.
CNCとロボットの制御装置の設計におけるモジュール式アプローチは,FANUCによる意図的なエンジニアリングの決定であり,重要なメンテナンスの意味があります.モジュール式設計が標準化される前に,制御装置の電子部品の欠陥は 制御装置全体を交換することを意味します.
モジュラ式アプローチによって この状況が変わりました 欠陥のあるボードを特定し そのボードだけを交換し システムが再び稼働します
この理念は,交換板が市場で利用可能であることを要求します.
FANUCの新しいボードは,現在製品に対して許可されたチャネルを通じて入手可能である場合もあります.
生産が中止された板やFANUCの製造期間が長い板については,アパートマーケットのサプライチェーンで 検査された余剰ストック,専門的にリフォームされた板,長期間の停滞なく産業活動を維持する.
A20B-3300-0225は,このサプライチェーンによってサポートされています. 必要なボードは,新しい余剰,リニューアル,または修理されているかどうか,モジュール構造は,コントローラ内の他のコンポーネントに影響を及ぼさずに交換できる.
A20B-3300シリーズのボードは,全体的に表面マウント構造を使用する.部品はコンパクトで,正確に配置され,静電放電に敏感である.
アンチ静的手首帯で操作し,地面で作業する.
板を端から握り,部品表面や接続ピンに触れないようにしてください.
これらのボードは,メインボードまたはコントローラバックプレンの定義されたソケットに接続してインストールします.
板の向きは,通常,接続器の幾何学によって定義される.板は正しく挿入できる.ボードをソケットに押し込むことは決してない.挿入中の抵抗は,通常,異なるボード変種ではなく,誤ったアライナメントを意味します.
設置後,電源を復元する前に,すべてのコネクタが完全に座っていることを確認します. スタンドオフや他のコンポーネントが移動していないことを確認します.
このパネルが供給する領域で システムの機能をテストします
Q1: コントローラーはこのボードが提供する機能に関連したアラームを表示します.それはボードの故障ではなくコネクターの問題かもしれません.
ええ,コネクタの問題が 板のアラームの原因です
板が故障したと結論付ける前に,慎重にそれを取り出して,損傷または汚染のために接続ピンとソケットコンタクトを検査し,しっかりと再シートし,再びテストします.
振動によって 板のコネクタが解けます
部分的な接続器の関節関節が切断された場合,ボードの機能が一時的にまたは完全に失われます
Q2: A20B-3300の正規型は,交換機を購入する前にどのように確認されますか?
インストールされたボードのラベルから部品番号を読む.A20B-3300シリーズは多くのバリエーションを含んでいます.
完全な後尾 (この場合 -0225) は最終的な識別子です.
確認された互換性情報なしには,別の -0225 に隣接する変種を入れ替えない.ラベル上の部品番号は唯一信頼できる情報源です.
Q3: 板が交換されましたが,数日後に同じアラームが戻りました.何が再発的な故障を引き起こす可能性がありますか?
板の故障が繰り返されるのは,製品の故障ではなく,ボードを損傷する環境状態を示唆します.
原因は,板の電源レール上の電源供給の過渡性,コントローラキャビネットに入る冷却液の汚染,または持続的な高温.
補給電圧の質とキャビネットの熱と汚染状態を調査し,別の交換装置を設置します.
Q4: このボードを交換する前にデータバックアップが必要ですか?
データのバックアップが必要かどうか は,ボードの特定の機能に依存します.
永続的なストレージがないボードは,データを持っていないし,交換することはデータに影響を与えない.
設定データやファームウェアを保持するボードには 復元手順が必要になります
一般的な慣行として,制御装置のメンテナンス作業の前に,常に完全なCNCデータバックアップをします.
Q5: 板は色が変わっているが,物理的な損傷はない.これからも安全ですか?
PCBの変色は,通常,前回の熱事象を表示します. 過剰に熱くなっていた部品,電圧の臨時,または局所的な加熱を引き起こしたショート.
変色はPCB基板にあるので,ボードが故障したわけではありませんが,ストレスの発生を示します.
影響を受けた地域や その周辺にある部品は注意深く検査する必要があります.
変色したボードは疑わしいものとして扱われ,信頼性が重要であれば交換されるべきです.
