| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3300-0161 |

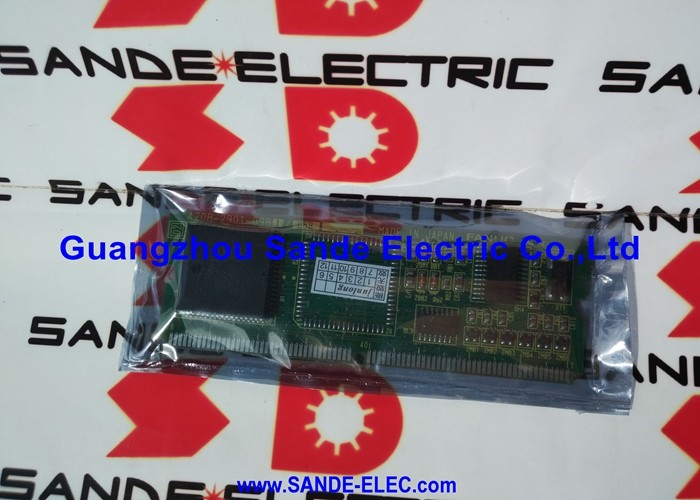

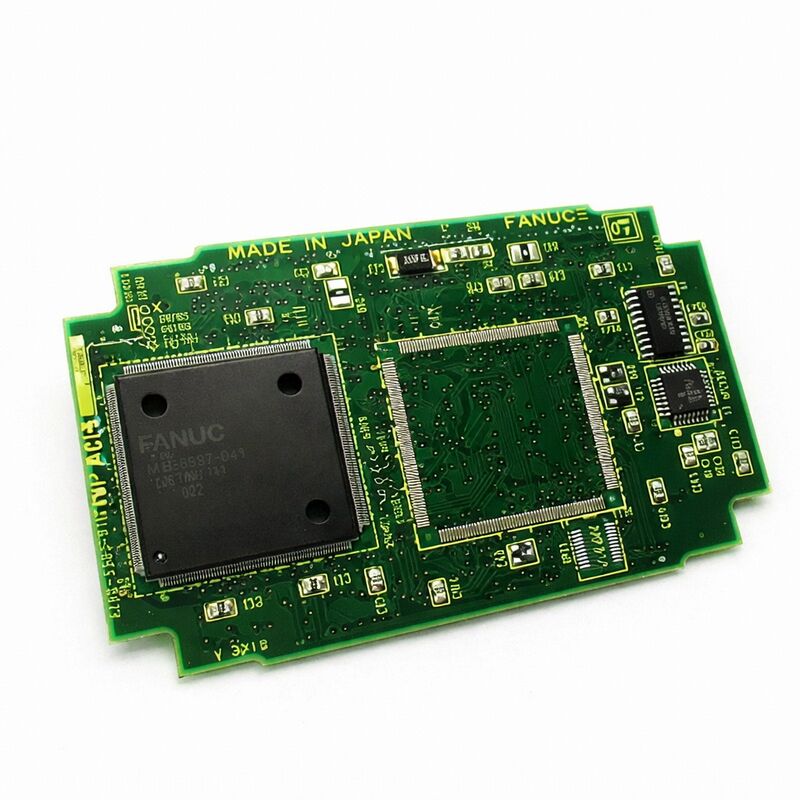

についてFANUC A20B-3300-0161CRTリンクのディスプレイ制御モジュールです CNCの処理世界と操作者の視覚世界の交差点にあるボードです
パラメータ値,プログラムライン,ツールオフセット,アラームメッセージ,座標表示,このモジュールを通過し,画面に到達する前に,FANUC CNCの操作パネルに表示されるグラフィックスクリーン機械が正常に動作しない場合,操作者はCNCの状態に盲目になります.生産を停止する障害まで.
公式の説明の"CRTリンク"という名称は,ボードのアーキテクチャを反映しています.A20B-3300-0161は,内部バス接続 (CRTリンクインターフェース) を通してメインCPUから表示データを受信し,すべてのタイミングを処理します.ビデオ信号の生成と 画面の更新を 独自の回路で
この分離は機能的に価値があります. 安定した状態を維持するために,ディスプレイのリフレッシュは継続的かつ正確な間隔で起こなければなりません.しかし,これらのタイミング要求は,CNCの自社の制御サイクル要求と矛盾しています..
専用ディスプレイモジュールは,ディスプレイ機能に独自の処理リソースを与えることで,この衝突を解決します.
A20B-3300ファミリーは,複数のCNC世代およびディスプレイタイプをカバーするFANUCのディスプレイモジュール範囲をカバーしています.このファミリー内では,異なるバリエーションが異なるディスプレイ構成に対応します:モノクロムとカラー,異なる画面サイズ (7.2インチ,9.5インチ,10.4インチ),文字のみとグラフィック能力,Ethernet搭載と非Ethernet搭載.
A20B-3300-0161はこの範囲内の特定の変種であり,FANUCの部品文書にも記載されているA350-3300-T166のクロス参照で識別できます.
| パラメータ | 価値 |
|---|---|
| 機能 | CRTリンク表示制御モジュール |
| クロス参照 | A350-3300-T166 |
| シリーズ | A20B-3300 |
| タイプ | プラグインディスプレイPCB |
| 適用する | FANUCのCNC操作パネルディスプレイ |
| 原産地 | 日本 |
CNCデータから画面に表示されるものへの経路には,A20B-3300-0161が処理するいくつかの処理ステップが含まれます.
キャラクター生成:CNC がパラメータ番号,座標値,アラームメッセージ,プログラムラインを表示する必要がある場合,表示モジュールに文字コード (ASCII または類似) を送信します.このモジュールは,これらのコードをピクセルパターンにマッピングする文字生成器ROMを含んでいます.
文字表示CNC画面に表示されるすべてのアルファ・ナンバー文字とシンボルは,ディスプレイモジュール内のこの文字生成回路によって表示されます.
グラフィックレンダリング (グラフィック対応のディスプレイモジュール):グラフィカル機能をサポートするより高度なディスプレイバージョンでは,ツールパスシミュレーション,波形表示,3Dグラフィック表示 展示モジュールは,CNCのメインCPUが送信する座標データからビットマップグラフィックをレンダリングする専用グラフィックプロセッサを含んでいます.
このグラフィック処理は,ディスプレイモジュールにオフロードされない場合,主要なCPUの帯域幅を大幅に消費します.
画面のタイミングと同期:CRTディスプレイ (およびそのLCD後継機) は,安定した画像を維持するために正確な水平および垂直同期信号を必要とします.
画面モジュールは,これらのタイミング信号を生成し,ビデオデータ出力が同期され,安定した,CNCのメインCPUが何をしているかに関係なく,正しくフレーム画像.
ビデオ信号出力:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.
A20B-3300-0161の故障は すぐに明らかですが 時には誤った意味があります
画面が空っぽディスプレイのバックライト (LCDの場合) またはチューブ高電圧 (CRTの場合) がアクティブです. 薄い光や熱によってこれを検出できます. しかし,画面には何も表示されません.
これは,ディスプレイハードウェアが電源を供給しているが,有効なビデオ信号を受け取っていないことを示します.最も一般的に,ディスプレイモジュールが故障したためです.
歪んだまたは凍結した表示:文字はランダムな位置で表示され 画面のブロックは無意味なパターンを表示し CNCが入力に正常に反応している間 画面は1つの画像に凍結します (スピンドルの音が聞こえます)軸が動いている,など).
これはディスプレイモジュールは部分的に機能していることを示唆しますが 内部回路には 誤った出力を引き起こす障害があります
部分表示障害:画面の特定の領域は正しい (例えば,下のソフトキーラベル) が,他の領域は暗号化されたデータを示します.文字表示が正しければ,特定の表示型 (グラフィック) が破損している.
これは有用な診断指標です. 正確な文字表示のグラフィックディスプレイの破損は,モジュールのグラフィック処理回路の故障を示唆します.文字生成や基本的なビデオ出力ではない.
画面が正常で,画面が空っぽですCNCの基本状態画面が正しく表示されても,グラフィックツールパス画面に切り替えた場合,画面が空白になる場合,ディスプレイモジュールのグラフィックセクションは疑わしい.
メンテナンス計画における重要なポイント:ディスプレイ制御モジュールは,どんなCNCデータも保存しません. 機械パラメータ,部品プログラム,PMC梯子のデータ,ツールオフセットがない 展示モジュールには何もない. これはステートレスディスプレイプロセッサです. その代わりにはデータバックアップやパラメータ復元は必要ありません.
交換後の唯一の操作は,CNCのさまざまな画面タイプで画面が正しく表示されていることを確認することです.
これは,包括的なデータバックアップと復元手順が必須であるメインCPUボードまたはSRAMモジュールの交換とは異なります.
ディスプレイモジュールの交換は FANUC CNC メンテナンスの最も清潔な修理作業です ボードを交換し,電源を入れ,ディスプレイが動作していることを確認します
Q1:CNC軸とスピンドルは正常に動作していますが,画面は空です.これはA20B-3300-0161が失敗したことを確認しますか?
機能しているCNC軸とスピンドルを持つ空の画面は,ディスプレイモジュールの故障を強く示唆しますが,最初にディスプレイユニットの電源とケーブルをチェックすることでこれを確認してください.
ディスプレイユニット (LCD/CRT) には独自の電源接続があり,ディスプレイユニットの電源が故障した場合,ディスプレイモジュールの状態に関係なく画面は暗くなる.
ディスプレイ・ユニットが電源が付いていることが確認され (LCDの場合はバックライトが点灯し,インバータがアクティブ) が画像が表示されない場合,次の疑わしいのはディスプレイ・モジュールです.
CNCの LED インジケーターが正規動作状態を示しているか確認します
Q2:A20B-3300-0161は隣接する変種A20B-3300-0161に置き換えられるか?
-0161と -0162は,A20B-3300ディスプレイモジュールファミリー内の異なるボードである.
特定のモジュールは,搭載されているメインCPUボードとシステムに接続されているディスプレイユニットによって決定されます.
CNCのハードウェア接続マニュアルを参照するか,インストールされたボードのラベルから部品番号を正確にマッチしてください.ボードが健全である場合でさえ,不適切な変数を使用して非機能的な表示結果になります.
Q3:表示モジュールを交換すると,CNCのデータにリスクはあるのか?
A20B-3300-0161は機械特有のデータを保存しません パラメータ,プログラム,PMC梯子,オフセットは全てメインCPUボードの SRAMとFROMモジュールに保存されています画面モジュールの交換によって動じない.
ディスプレイモジュールを外すか設置する前に,CNCを完全にオフにします. これはESDと安全対策です. しかし,この手順のために特にデータバックアップは必要ありません.
Q4:ディスプレイには正しい内容 (ソフトキー,ページヘッダー) が表示されていますが,他の部分は混乱しています.これは何を示していますか?
正確な内容の部分的なディスプレイ破損は,表示モジュールの回路の特定のサブセクションの故障を表示する.
スクリーンの下部にあるソフトキーラベルが正しければ,メインデータエリアが暗号化されている場合,基本的なUI要素の文字生成器は動作しますが,データ表示回路は不具合です.
文字スクリーン (パラメータ,オフセット,プログラム) が正しければ,グラフィックスクリーン (ツールパス,波形) が破損した場合,グラフィックレンダリングサブセクションが失敗します.
これらの症状は,ディスプレイモジュールが故障源であることを確認し,修理センターがどの特定の回路を解決すべきかを診断するのに役立ちます.
Q5: A20B-3300-0161 は,保管および輸送中にどのように処理され,損傷を防ぐべきですか?
板が設置されていないときは,保管と輸送の間,常に反静的袋に保管しなければならない.
極端な温度は避けるべきです. -20°C以下または +60°C以上に保存すると,半導体の損傷と熱循環による溶接関節のストレスが危険です.
板は硬い表面に面を下げて置くべきではない (部品の損傷),その間には反静的泡がない他の板と積み重なって置くべきではない (接触損傷とESD),静止性防止の包装なしの普通の紙箱で送られる (輸送中に静止的な電荷の蓄積).
硬い紙箱の中身の 特殊な防静電性保護袋は 片側から泡を敷き詰めているので 最小の許容される運送パッケージです
