| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3300-0154 |

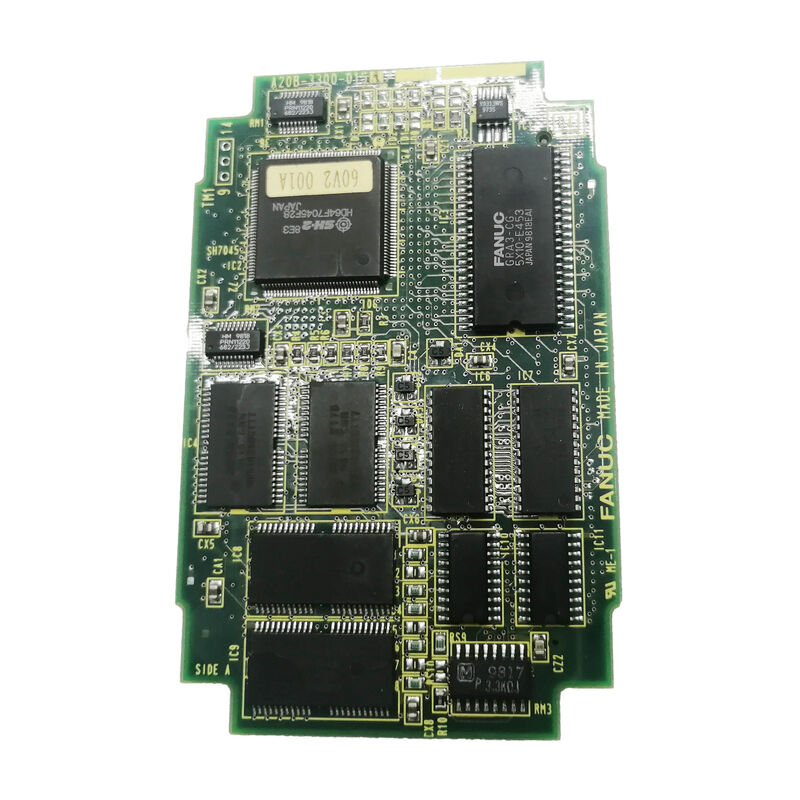

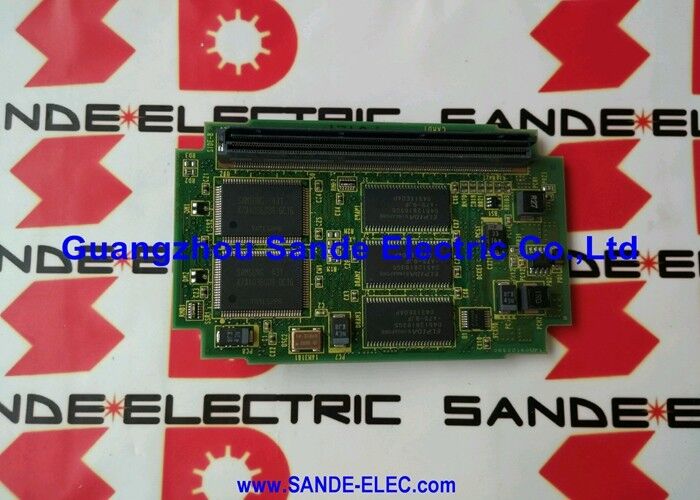

部品番号:A20B-3300-0154 について
製造者:FANUC株式会社 (日本)
製品タイプ:モノクロムグラフィックディスプレイ制御PCB (GPUカード)
ボードシリーズ:A20B-3300
ディスプレイタイプ:7. 2インチSTN単色LCD
互換性のあるシステムFANUCシリーズ 16i, 18i, 20i, 21i
A20B-3300-0154は,FANUCのシリーズ16i,18i,20i,および21iのCNCコントローラに搭載された7.2インチ単色LCD操作パネルのためのグラフィック処理モジュールです.専用GPUカードは,iシリーズメインボードの裏側に搭載されているプラグインボードで,すべてのグラフィック処理とディスプレイ出力に対して責任があります..2インチSTNモノパネルは,機械の操作者に見える.
このボードを通過します 画面の画面が
機械プログラムリスト,軸位置表示,アラームテキスト,パラメータスクリーン,およびグラフィックツール経路表示はすべてこのモジュールによって表示されます.
主なCPUボードはプログラム実行,モーションインターポレーション,PMC処理を処理する.
このグラフィックボードは,そのデータをLCDパネルに送信されるドットマトリックス出力に変換する別の作業を処理します.
グラフィック処理を専用ボードに分離することは,FANUCのiシリーズアーキテクチャの意図的な部分です.メインボードのCPUは,ディスプレイレンダリング計算に負荷を負っていません. A20B-3300-0154の独自の専用処理ハードウェアで実行されているもの..
これは,CNCのメインプロセッサが画面で何が起きているかにかかわらず一貫した挿入性能を維持することを可能にします.
このボードは,メインCPUボードの裏面に,iシリーズベースユニットの黄色いフレームのバックプレンの内側に搭載されている.
専用ソケットにプラグ付けされ 4 つのスペーサークリップで固定されています
物理的な位置により,機械環境から保護され,必要に応じて交換することができます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-3300-0154 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | モノクロムグラフィックディスプレイ制御PCB |
| ボードシリーズ | A20B-3300 |
| ディスプレイ | 7. 2インチSTN単色LCD |
| 互換性のあるシステム | FANUCシリーズ 16i, 18i, 20i, 21i |
| 設置 | 主CPUボードの裏側にあるプラグインモジュール |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
FANUCは,iシリーズのコンパクトCNCユニットの多くを7.2インチSTN単色LCDパネルで装備しました.
モノクロームディスプレイは,より大きなiシリーズ構成で使用されるバックライト色のパネルではなく,単色マトリックス (通常は黒い背景の白い文字とグラフィック) を使用する.
この機能により パネルユニットはコンパクトに保たれ, 色の表示よりも小さなフットプリントが重要な環境に適しています.
操作者はプログラム内容を読み,部品プログラムを編集し,軸位置を監視し,パラメータをレビューし,設定し,アラームメッセージを確認することができます. ツールパス表示のために,7.2インチモノスクリーンは,切断前にプログラム経路のワイヤーフレームグラフィックを示します.
グラフィックモジュールは,このレンダリングを処理します. 主CPUからツールパスデータを受信し,パネルが表示する単色ドットマトリックス信号に変換します.
A20B-3300-0154が故障すると 特定の症状が表示されます
CNCが正常に動作している空白画面が最も一般的です.パネルのバックライトは,薄暗い光を表示しながら,文字やグラフィックが表示されないまま,グラフィックモジュールは出力を生成していないため.
時々,部分的な表示障害が表示される.一部のコンテンツがレンダリングされ,他の画面領域は空白のままである.これらの障害パターンは,グラフィックモジュール障害とパネルユニットの障害を区別するのに役立ちます.
FANUCのiシリーズのメインボードは,プラグインモジュールの標準的なマウント方法を使用しています.A20B-3300-0154は,ボードの隅に配置された4つのスペースカープでメインボードに固定されています.ボードを外す,各隔離クリップの爪はロックを解放するために外側に引っ張られ,ボードはソケットから離されます.
再挿入するには,ボードのコネクタをメインボードのソケットに並べて4つのクリップがロックされるまで押す必要があります.
接続器の配置が重要だしかし,ボードは完全にソケットに押さわなければなりません 部分的なエンゲージメントは,ボード自体機能しているときでさえ間断的なディスプレイ障害を引き起こすことができる信頼性の低い接触を生成します.
設置後,基本装置を閉じて電力を回復する前に,4つの距離隔がロックされていることを確認します.
A20B-3300-0154は,7.2インチモノパネル構成に特化した. FANUCは,異なるディスプレイタイプのための異なるグラフィックモジュールバリエーションを製造しました.4インチ色これらのモジュールは互換性がない.
正確なモジュールは,マシンで使用されているパネルユニットにマッチする必要があります.
Q1:バックライトの輝きを除いて画面は完全に暗く,CNCアラームは正常に,機械は動いています.これはA20B-3300-0154ですか?
アクティブバックライトと通常のCNC操作のダークスクリーンは,グラフィックモジュールの特徴的な故障パターンです.
パネル自体は電力を受信している (したがってバックライト),しかしディスプレイPCBからのグラフィックデータは存在しない.
部分的に座っているコネクタがまさにこの症状を生成します 部分的に座っているコネクタがまさにこの症状を生成します
接続器が座っていることが確認された場合,グラフィックモジュールを交換します.
Q2:A20B-3300-0154は9.5インチモノディスプレイパネルで使用できますか?
A20B-3300-0154は7.2インチのモノSTNLCDパネル配置にマッチされている. FANUCの9.5インチのモノ配置は異なるグラフィックモジュール変種を使用している.
シグナル形式,タイミング,コネクタのピノウットは特定のディスプレイタイプにマッチされます.
特定のパネルタイプに誤ったグラフィックモジュールをインストールすると,表示出力または誤った表示出力が生じません.
Q3: プログラムチェックスクリーン上のツールパスのグラフィックは歪んでいる.直線がドットに分けられ,アーチ表現が断片化されている.何が原因なのか.
グラフィックコンテンツの表示レンダリングエラー 断線,断片弧,文字が破損している グラフィックモジュールの処理回路が故障していることを示します.
モジュールは出力を出力していますが 出力は間違っています
これは表示の完全な喪失とは異なります.これらのレンダリングエラーは,グラフィックプロセッサーのASICまたはメモリ回路が劣化するにつれて時間の経過とともに悪化します.
取締役会を入れ替えるのが 適切な対応です
Q4:A20B-3300-0154を交換した後,画面は白色で,内容がありません.CNCは正常に動作します.何を確認する必要がありますか?
モジュールの交換後のホワイトスクリーンは,通常,完全に接続されていないコネクタ,またはパネルに正しくマッチされていないモジュールを示します.
交換板の部品番号が 削除されたボードと 正確に一致していることを確認してください
コンネクタが完全にホームに押されていることを確認します.部品番号が一致し,コンネクタが正しければ,CNCを電源サイクルで動かし,ディスプレイシステムが再起動できるようにします.
Q5:A20B-3300-0154は交換されましたが,ディスプレイは時々回復する前に数秒間空白になります. パネルユニットも最近交換されました.?
板とパネルの両方を交換した後に,基本装置とパネルの間の表示信号ケーブルに間接的に空白する.
このケーブルが交換中に乱れ,完全に再開されていない場合,間隔的な接触が説明した症状を引き起こします.
両端のディスプレイケーブルのコネクタをチェックしてください
完全に固定します.確認されたケーブル接続で間歇的な空白が続ければ,ケーブル自体も損傷を受け,交換する必要があります.
