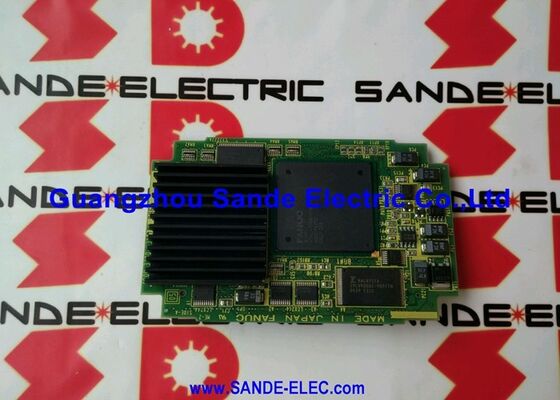

1 PC 使用済み A20B-3300-0150 コントロールカード 状態良好 A20B33000150 A2OB-33OO-O15O

FANUC A20B-3300-0150 | 10.4インチ カラーグラフィックスモジュール — シリーズ16i / 18i、640×480、日本原産

部品番号: A20B-3300-0150

メーカー: FANUC株式会社 (日本)

製品タイプ: カラーグラフィックスモジュール — 10.4インチLCD

ボードシリーズ: A20B-3300

互換システム: FANUCシリーズ16i、18iおよび互換

ステータス: メーカー製造中止

概要

A20B-3300-0150は、FANUCシリーズ16iおよび18i CNCシステム用の10.4インチカラーグラフィックスモジュールです。オペレータパネルに取り付けられた10.4インチカラーLCDディスプレイパネルを駆動するプラグインPCBです。

このボードは、16iまたは18iコントローラのメインCPUボードに直接差し込まれ、LCDパネルが表示するビデオ信号を生成します。

10.4インチディスプレイは、これらのコントローラが製造されていた当時のFANUCのiシリーズCNCの標準画面サイズでした。

これにより、オペレータはCNC画面を鮮明なフルカラーで表示できました。軸位置、アクティブプログラム、パラメータ画面、アラームメッセージ、ツールパスグラフィックス、およびその他のすべてのインターフェイス機能です。オペレータがディスプレイで見るすべてのものは、画面に表示される前にA20B-3300-0150を通過します。

このボードはFANUCによって製造中止になりました。

このボードが搭載されていた機械 — シリーズ16iおよび18iのマシニングセンタ、ターニングセンタ、複合機 — は世界中で生産を続けているため、メンテナンス対象としてアクティブなままです。

このボードが故障すると、ディスプレイは真っ暗になります。CNCは内部的には正常に動作を続けますが、オペレータは視覚的なフィードバックをすべて失います。

主な仕様

640×480 カラーディスプレイ — ボードがレンダリングするもの

640×480はVGA解像度です — 4:3のアスペクト比で配置された307,200ピクセル。10.4インチ画面では、約77ピクセル/インチになります。これは、鮮明なテキスト表示、読みやすいパラメータ画面、明確なアラームメッセージ、および有用なツールパスグラフィック表示に十分です。

カラーは完全に処理されます。

A20B-3300-0150は、モノクロではなくカラーLCDを駆動します。FANUCのiシリーズディスプレイは、画面要素を区別するために色を使用します — 異なるデータフィールド、ステータスインジケータ、アラーム強調表示に異なる色を使用します。

この視覚的なコーディングにより、インターフェイスがより読みやすくなり、オペレータが異常な状態を迅速に特定するのに役立ちます。

モノクロの代替品は、インターフェイスを最も読みやすくするカラーコーディングなしでコンテンツを表示します。

ボードは、10.4インチカラーLCDパネルに適切な形式でビデオ信号を生成します。

パネルとボードは一致しています — 交換用ボードは、取り付けられているパネルタイプに対して正しい部品番号である必要があります。異なるディスプレイサイズまたは異なるパネル仕様のボードは交換できません。

16i/18iメインボードへのプラグイン取り付け

A20B-3300-0150は、シリーズ16iまたは18iコントローラのメインCPUボードに取り付けられます。グラフィックスカードスロット — このモジュール専用のメインボード上のソケットを使用します。この接続により、ボードにシステム電源 (5V DC) とCNCのディスプレイプロセッサからのビデオデータが供給されます。

この取り付け方法により、グラフィックスプロセッサカードとディスプレイ間の別個のケーシングを必要とせずに、グラフィックス機能をメインコントローラアセンブリに統合します。ビデオ出力は、A20B-3300-0150からパネルのビデオ入力コネクタを介してLCDパネルに直接送られます。

ボードを交換する際は、交換用モジュールがソケットに完全に差し込まれていることを確認してください。

部分的に差し込まれたグラフィックスモジュールは、通常、歪んだ表示ではなく真っ暗な表示になります — 部分的な差し込みはビデオ信号パスを完全に遮断します。

交換後、システムに電源を入れ、FANUCの起動画面が表示されることを確認してから、修理完了とみなしてください。

シリーズ16i/18iディスプレイシステムコンテキスト

16iおよび18iは、2000年代初頭のCNC世代のFANUCの主力製品でした。

これらは、あらゆる種類のマシニングセンタやターニングセンタを駆動しました — 小型VMC、大型横型マシニングセンタ、多軸ターニングセンタ、複合機。

10.4インチカラーディスプレイは、この範囲全体で標準構成でした。

これらのコントローラをベースに構築された機械は、現在、サービス提供から20年または30年に入っています。

機械部品 — スピンドル、ガイドウェイ、ボールねじ — はしばしば寿命が残っています。電子機器は交換ではなくメンテナンスされます。A20B-3300-0150は、これらの機械を稼働させ続けるボードの1つです。

ボードは製造中止のため、利用可能な供給は元の余剰在庫または整備済みのユニットから来ています。

販売前のテストはディスプレイモジュールにとって重要です — 回路に問題があるモジュールは、正しい起動動作を示すかもしれませんが、特定のディスプレイ条件下で失敗する可能性があります。

負荷下でテストを行うサプライヤーから調達することは、テストされていない余剰品よりも確実性が高くなります。

よくある質問

Q1: 電源投入時に10.4インチLCDディスプレイが真っ暗になります。それ以外はCNCは正常に動作しているようです。A20B-3300-0150が原因ですか？

CNCが正常に動作しているにもかかわらずディスプレイが真っ暗な場合は、グラフィックスモジュールの故障が考えられます。ボードが故障したと結論付ける前に、LCDパネルの電源接続と、パネルとボード間のビデオ信号ケーブルを確認してください。

ビデオケーブルが外れていると、グラフィックスボードの状態に関係なく、ディスプレイが真っ暗になります。

電源とケーシングが良好であることを確認してもディスプレイが真っ暗な場合は、グラフィックスモジュールが主な原因と考えられます。

Q2: 画面は表示されますが、色が正しくありません — 一部の領域で色が間違っているか、色がちらつきます。これはボードのせいですか？

色の表示の不具合 — 色の間違い、色のちらつき、部分的な色の損失 — は、グラフィックスボードの故障よりも、LCDパネルの故障またはビデオケーブルの損傷によって引き起こされることが一般的です。グラフィックスモジュールは正しい信号を生成しますが、パネルがそれをレンダリングします。

パネルの色フィルター層またはLCDドライバ回路の損傷は、色の異常を引き起こします。

グラフィックスボードを交換する前に、既知の良い交換用パネルでテストしてください。

Q3: A20B-3300-0150は、例えば7.2インチや8.4インチなどの異なるサイズのLCDパネルを駆動できますか？

いいえ。A20B-3300-0150は、10.4インチカラーLCD構成専用です。

ビデオ信号のタイミング、解像度、および駆動特性は、10.4インチパネルに一致しています。異なるディスプレイサイズは異なるグラフィックスモジュールを使用します。

異なるディスプレイサイズ用に構成されたシステムに-0150を取り付けても、正しい出力は得られません。

Q4: グラフィックスボードを交換した後、起動時に画面に文字化けが表示され、その後真っ暗になります。どうなりましたか？

起動時に文字化けが表示され、その後真っ暗になるのは、ボードが部分的に機能しているが、ディスプレイが安定する前に故障していることを示唆しています。

これは、部分的に故障した交換用ボード、またはボードの5V入力での断続的な電源電圧を示している可能性があります。

テスターを使用して、メインボードソケットの5V電源を測定してください。4.75V未満の電圧、または大きなリップルを持つ電圧は、グラフィックスモジュールが安定して動作しない可能性があります。

Q5: A20B-3300-0150を取り付けた後に、パラメータの変更またはソフトウェアの更新が必要ですか？

通常、ソフトウェアの再構成は必要ありません。グラフィックスモジュールはハードウェア機能 — ディスプレイ用のビデオ出力 — を提供し、CNCソフトウェアはインストールされている特定のボードリビジョンを知る必要なしに使用します。

取り付け後、システムに電源を入れ、通常のディスプレイ動作を確認してください。

CNCパラメータにディスプレイタイプの設定が含まれている場合は、10.4インチカラーLCD用に正しく設定されていることを確認してください。ただし、これはボード交換によって必要とされる新しい設定ではなく、既存の設定になります。
