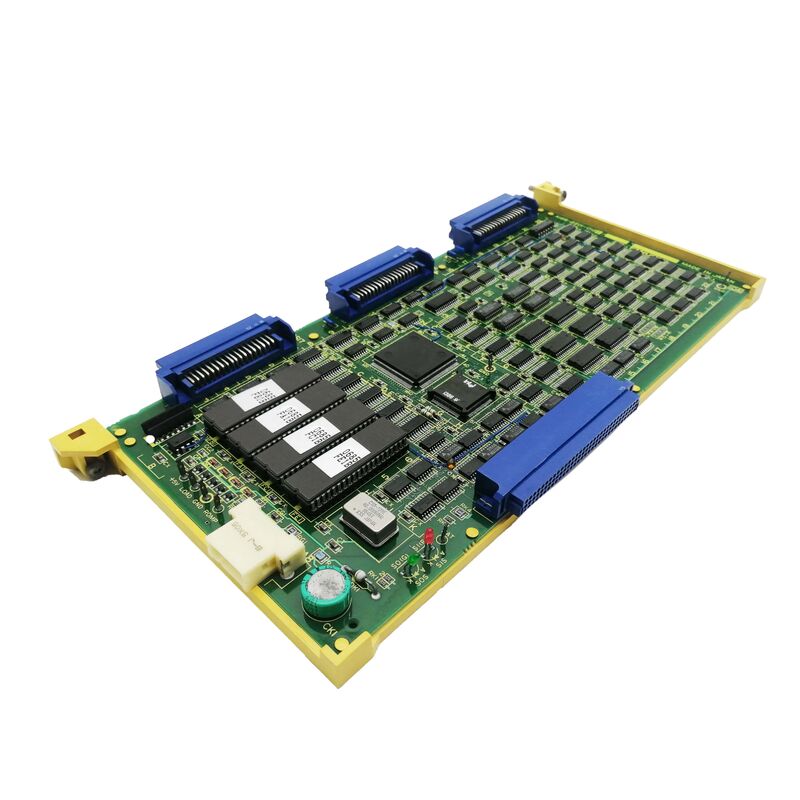

A16B-2200-0391 Fanuc PCBボード A16B22000391 AI6B-22OO-O39I

A16B-2200-0391 | FANUC シリーズ 0-C 2 軸シリアル パルス コーダ軸カード — PULCO / タイプ A / Alpha サーボ インターフェイス / OT-C/D/F

PULCO — シリーズ 0-C プラットフォーム上のシリアル パルス コーダー

A16B-2200-0391 には「PULCO」という指定が付いています。これは、エンコーダ インターフェイス タイプを識別する、パルス コーダの短縮表記です。これにより、シリーズ 0-C プラットフォームの最も先進的な Axis カード層に配置されます。

KFAS LLC のシリーズ 0-C ハードウェア テーブルは、軸カードの進化を確認します。

A16B-2200-0391 は、2 軸構成向けのシリアル パルス コーダー世代であり、2 軸マシン用の 0-C ファミリで最も高性能な軸カードです。

主な仕様

シリアル パルス コーダー — 高度なエンコーダー インターフェイス

CNC Electronics は、「この軸は ALPHA シリーズ サーボ アンプ用のタイプ A サーボ インターフェイスである」と確認しています。 Alpha シリーズは、量産 CNC マシンにシリアル パルス コーダー モーターを導入しました。

シリアル パルス コーダーは、位置データをシリアル デジタル メッセージとして送信し、古いタイプのエンコーダーの並列信号線を置き換えます。これにより、以前の Axis カードのアナログまたは 16 ビット パラレル インターフェイスと比較して、より高い解像度とよりクリーンな信号伝送が実現します。

「タイプ A」は、Alpha シリーズ サーボ ドライブに接続するサーボ通信プロトコル、つまり FSSB (光ファイバ以前) 以前のインターフェイス標準を識別します。

アプリケーションシナリオ

シリーズ 0-C CNC 旋盤 2 軸の障害:FANUC シリーズ 0-C CNC 旋盤の Z 軸および X 軸は、シリアル パルス コーダー アラームを生成します。 A16B-2200-0391 が識別されます。交換すると2軸シリアル位置フィードバックが復活します。

0-C ドライブの最新化アップグレード:古い軸カード (A16B-2200-0221) を使用するシリーズ 0-C CNC は、Alpha サーボ ドライブが取り付けられると A16B-2200-0391 にアップグレードされます。

よくある質問

Q1: A16B-2200-0391 (PULCO) と A16B-2200-0361 (32 ビット軸カード) の違いは何ですか?

どちらもシリーズ 0-C CNC で 2 軸構成に対応します。 A16B-2200-0361 は、前世代のエンコーダへの 32 ビット インターフェイスを使用します。 A16B-2200-0391 は、Alpha シリーズ サーボ モーターに固有のシリアル パルス コーダー インターフェイスを使用します。この 2 つは異なるサーボ ドライブの世代に適合しており、互換性はありません。

Q2: A16B-2200-0391 は 2 軸機械のみに対応しますか?

A16B-2200-0391 は 1 軸または 2 軸用に構成されています。 CNC Electronics では、これを「1 ～ 2 シリアル軸ボード」と説明しています。シリアル パルス コーダーを使用する 3/4 軸マシンの場合、対応するボードは A16B-2200-0390 です。

Q3: OT-C、OT-D、OT-F スピンドルの互換性とは何を意味しますか?

これらは、シリーズ 0-C で使用できるスピンドル制御モジュールのタイプです。 CNC Electronics は、A16B-2200-0391 が「デジタル、シリアル、およびまれにアナログ構成を含む、あらゆる OT-C / OT-D / OT-F スピンドルおよびサーボ インターフェイスで動作するように設計された」ことを認めています。

Q4: A16B-2200-0391の交換にはサーボパラメータの再入力が必要ですか?

いいえ。サーボ パラメータは CNC のメイン SRAM にあります。交換品を取り付けた後、CNC はパラメータを自動的に再適用します。生産に戻る前に、両方の軸でサーボ応答が正しいことを確認してください。
