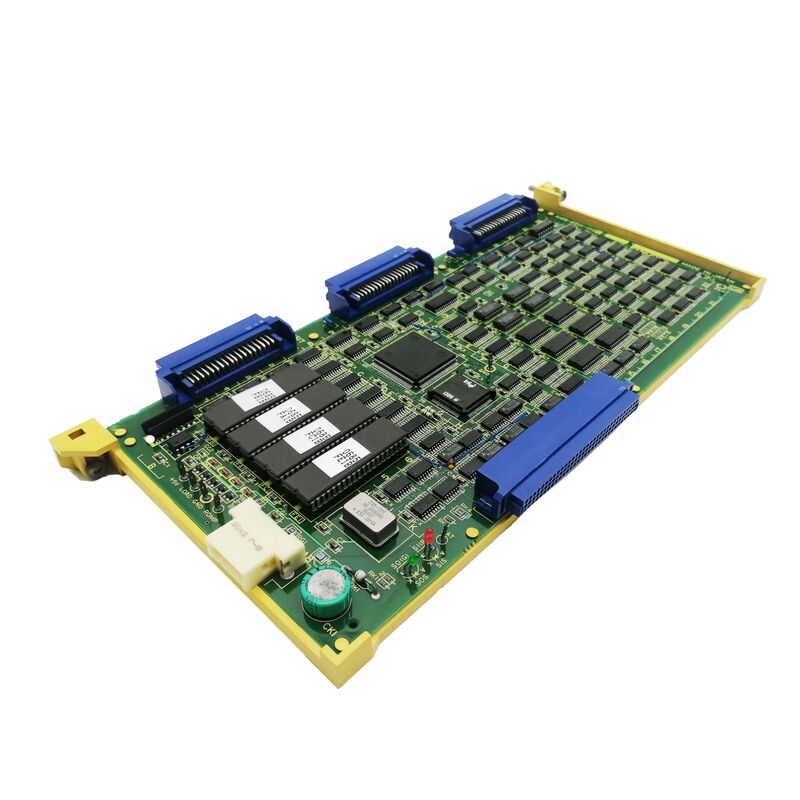

A16B-2200-0370 ファヌック PCBボード A16B22000370 AI6B-22OO-O37O

A16B-2200-0370 FANUC 32ビット 5/6軸 PCB シリーズ 0-C (ゼロ-C) コントロール / 2軸拡張 / A16B-2200シリーズ

FANUC の コンパクト CNC と その 軸 の 限界

製品説明の"Zero C Control"は",Zero"シリーズ名で販売されているFANUCシリーズ0-CのコンパクトCNCを指します.経済的なCNCは,その時代には強力だったが,軸数に制限があった.標準 0 シリーズ C 構成では,最大 4 つの制御されたサーボ軸をサポートします. 0 シリーズ C 時代のほとんどの CNC 機械ツールの場合, 4 つの軸が十分でした:

• CNC回路:ZとX=2軸 (標準),C軸とY軸で最大4軸
• CNC加工センター:X,Y,Z = 3軸 (標準),回転テーブルで最大4軸 しかし,いくつかの機械はより多くの必要がありました. 0-CシリーズCNCは,二重ターレット回転機のために5軸と6軸が必要でした.2つの回転軸を持つ加工センターこの拡張軸数へのハードウェア経路をA16B-2200-0370が提供した.

主要な製品情報

0-C シリーズにおける 5 番目の軸と 6 番目の軸を必要とするアプリケーション

A16B-2200-0370が必要だった機械の種類:

双塔式数控回 lathes:二重塔のターニングセンターは,それぞれ独自のZとX運動を持つ2つの独立した塔組がある.メインボードは主塔 (Z1,X1軸1と2) を扱う.A16B-2200-0370は2番目の塔の軸 (Z2軸5と軸6としてX2

4+2軸配置のCNC加工センター:3つの主要な線形軸 (X,Y,Z) と 1 つの主回転軸は,さらに 2 つのサーボ軸を追加することができます.

特殊用途の多軸機械:トランスファーライン,マルチステーション加工システム,または0CシリーズCNCで制御される専用自動化機械は,完全な機械的な補完を配列するために4本のサーボ軸以上を必要とします.

応用シナリオ

ツインターレット 0C 軸の回転器の拡張板の欠陥:FANUCシリーズ0-C双塔式CNC回転機は,第2回塔の軸 (5および6) に特異的にサーボアラームを発揮する.主軸は正常に動作する.故障はA16B-2200-0370と識別される.交換は5番目と6番目軸の機能を回復します.4+2 機械中心軸の板の保守:6つの軸を制御する0Cシリーズ機械加工センターは,制御ボードの保守を受けています.A16B-2200-0370は,包括的な軸制御システムの更新の一環として置き換えられています.

よくある質問

Q1:A16B-2200-0370は,メインCPUボードを入れ替えるのか,それとも横に設置されているのか?

A16B-2200-0370は,シリーズ0-CメインCPUボードの隣に設置された拡張ボードである. 代替品ではない. メインボードは軸1?? 4とスピンドルを処理し続けています.A16B-2200-0370 メインボードのオプションアーキテクチャの専用スロットまたはコネクタ位置で軸5と6の処理を追加全6軸システムの動作のために,両方のボードが機能する必要があります.

Q2:拡張板が故障した場合,A16B-2200-0370の0CシリーズCNCは4軸モードで動作できますか?

A16B-2200-0370が故障すると 5番目と 6番目軸がアラームを発しますCNC が最初の4軸で動作し続けられるかどうかは,機械の安全配置に依存します. 操作を許可する前に,一部の機械はすべての配置された軸が健全である必要があります.機械のPMCプログラム行動から,劣化した4軸モードが可能かどうか確認する.

Q3:A16B-2200-0370は 0-C シリーズに特化したものですか? それとも 0-D シリーズにも使われますか?

記述には明示的に"ZERO C CONTROL"と記されている.0Cシリーズは,独自の軸拡張アーキテクチャを持つ異なるハードウェア世代である.A16B-2200-0370 を 0 シリーズ D システムに装着する前に,適用されるハードウェア 文書から確認してください..

Q4:A16B-2200-0370の交換には,軸5と軸6のサーボパラメータの再入力が必要ですか?

番号 軸5と6を含むすべての6軸のサーボパラメータは,CNCのメインSRAMに配置されています.A16B-2200-0370の交換装置を装着した後,CNCは,5番目の軸と6番目の軸のチャネルに既存のパラメータを再適用します生産に戻る前に両拡張軸の正規のサーボ応答を確認します.
