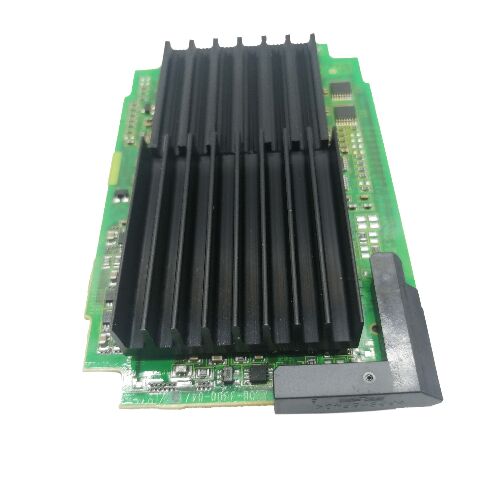

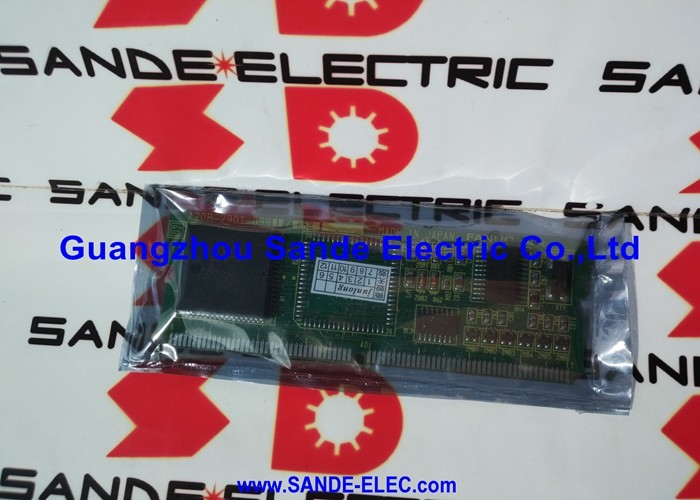

1 PC 新しいFanuc A20B-3300-0091 PCBボード A20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091 | 7.2インチモノクロキャラクタディスプレイ基板 — シリーズ16i / 18i / 21i CNC用、LCD/MDIユニット、キャラクタのみ出力、オペレータパネル背面

概要

FANUC A20B-3300-0091は、FANUCのiシリーズCNCシステムに搭載されている7.2インチモノクロキャラクタLCD用のディスプレイドライバ基板です。オペレータステーション内のLCDパネルの後ろに配置され、メインCPU基板に接続されます。これは、LCD/MDIユニットの背面に取り付けられ、CNCの中央処理ロジックに接続するバックプレーンと直接接触します。

オペレータが7.2インチモノクロiシリーズコントロールでプログラム番号を読み取ったり、パラメータを確認したり、アラームメッセージを表示したり、オフセットテーブルをステップ実行したりするたびに、データはこの基板のビデオ生成回路を通過してから画面に表示されます。

「キャラクタのみ」という指定は、A20B-3300-0091とA20B-3300シリーズのグラフィックディスプレイバリアントとの主な違いです。キャラクタディスプレイ基板は、キャラクタROMを使用してビデオ出力を生成します。これは、ASCIIまたは類似のキャラクタコードをピクセルパターンにマッピングするルックアップテーブルです。

CNCはキャラクタコードを送信し、ディスプレイ基板はそれをLCDのスキャンサイクルでドットパターンに変換します。

このアプローチは計算効率が高く、オペレータが最も頻繁に使用するデータ密度の高い画面（プログラム番号、座標、アラームコード、主軸回転速度表示）に対して、シャープで読みやすいテキストを生成しますが、自由形式のビットマップグラフィックはレンダリングできません。

グラフィックディスプレイバリアント（同じ機械の色またはグラフィック対応モノクロディスプレイに搭載）は、ツールパスシミュレーション、波形グラフィック、グラフィックヘルプ画面をレンダリングするための追加のGPUクラスの回路を搭載しています。

A20B-3300-0091はこの回路を搭載していません。この基板を搭載した機械では、CNCソフトウェアのオプション設定がグラフィックを有効にするように構成されていても、グラフィックシミュレーション画面のないコントロールが表示されます。

オペレータがテキストのみのワークフローに依存するサイトでは、この制限は目立ちませんが、グラフィックツールパス表示が運用上の期待である機械では、代わりに適切なグラフィック対応ディスプレイ基板が必要です。

主な仕様

パラメータ

FANUC iシリーズ（16i、18i、21i）は、機械購入時にオペレータにさまざまなディスプレイオプションを提供しており、工場で取り付けられたディスプレイ基板は購入されたオプションレベルを反映していました。

ベースエンド：7.2インチモノクロキャラクタディスプレイ — A20B-3300-0091。上位へ：7.2インチモノクログラフィックディスプレイ（ツールパスシミュレーションとグラフィック診断を追加）。

最上位：9インチまたは10.4インチカラーディスプレイ（フルカラーグラフィック、最高解像度）。

各レベルにはメインCPU基板上に異なるディスプレイ基板が必要であり、これらの基板は互換性がありません。LCDパネル、ディスプレイ基板、およびCNCソフトウェアのディスプレイオプション設定はすべて一致する必要があります。

キャラクタのみのディスプレイオプションで購入された工作機械には、インストールされている構成ではアクティブ化されていない追加のソフトウェアオプション（グラフィックオプション、DNC2など）が含まれている場合があります。ディスプレイハードウェアをキャラクタからグラフィックに変更しても（A20B-3300-0091を適切なグラフィック基板に交換しても）、グラフィックソフトウェア機能が自動的にアクティブになるわけではありません。CNCのオプションバイト設定、および場合によってはFROMモジュールのオプション登録も更新する必要があります。これには通常、FANUCの関与または適切なオプションキーが必要です。

キャラクタのみのディスプレイに表示されるもの

キャラクタディスプレイは、日常的なCNC機械操作に必要なすべてをサポートします。

プログラムの選択と内容：

部品プログラム番号（Oxxxx形式）、プログラムブロック（G、M、Tコードをテキストで）、およびプログラムディレクトリリスト。位置表示：

機械座標、ワーク座標、および残り移動量 — CNCスキャンサイクルごとに更新され、数値テキストとして表示されます。アラームとメッセージ表示：

システムアラーム（PSアラーム、SVアラーム、OTアラーム）とアラーム番号およびテキスト説明、PMCラダーで記述されたオペレータメッセージ。パラメータ画面：

すべてのCNCパラメータ（番号0から9999+）が数値として表示され、パラメータ番号とともにMDIキーパッドでナビゲートできます。オフセット表示：

工具形状オフセット、摩耗オフセット、ワーク座標オフセット — すべて数値テーブルはオフセットメモリから直接読み取られます。診断およびサーボ画面：

サーボ負荷メーター値、主軸回転速度、および診断データを数値形式で表示します。これらのいずれもビットマップグラフィックを必要としません。

キャラクタのみのFANUCコントロールで作業したオペレータは、標準的な旋盤、フライス盤、研削盤の操作において実質的なワークフローの制限はないと一貫して報告しています。

よくある質問

Q1：オペレータパネルで、LCDパネル自体ではなく、A20B-3300-0091基板が故障したことを示す視覚的な症状は何ですか？

主な診断は、LCDバックライトが点灯しているかどうかです。バックライトが点灯している（パネルが光る）が文字が表示されない場合、ディスプレイ基板が原因である可能性が高いです。LCDパネルとそのインバータは機能していますが、ディスプレイ基板からのビデオ信号が欠落しているか破損しています。

バックライトが完全にオフになっている場合、バックライトインバータまたはLCDパネルの電源回路の故障が原因である可能性が高いです。

ディスプレイ基板故障のその他の兆候：文字が乱れているか部分的に表示されている（一部の行は正しいが、他は破損している）、バックライトは点灯しているが画面が真っ白、またはMDIキーを押しても更新されない静的なパターン。既知の正常なユニットと交換して確認してください。

Q2：現在、機械にはA20B-3300-0091（キャラクタディスプレイ）が搭載されています。この基板を交換することでグラフィックディスプレイにアップグレードできますか？

物理的には可能です。同じ画面サイズのグラフィック対応ディスプレイ基板は、同じバックプレーンスロットに適合します。

機能的には、アップグレードにはCNCのディスプレイオプションがシステムソフトウェア（FROMモジュール）でアクティブ化されている必要もあります。これは、FANUCがオプションキーシステムを通じて制御するオプション登録プロセスです。

グラフィックディスプレイ基板のみを、システムにグラフィックオプションが登録されていない機械に取り付けても、グラフィック出力は生成されません。

機械が元々グラフィックオプションなしで注文された場合、A20B-3300-0091の同等品でキャラクタディスプレイを復元するのが簡単な方法です。

正規のグラフィックディスプレイアップグレードが必要な場合は、オプション登録をFANUCまたはFANUC認定のソースを通じて行う必要があります。

Q3：A20B-3300-0091は、7.2インチモノクロディスプレイ用の他のA20B-3300ディスプレイ基板と互換性がありますか？

直接ではありません。A20B-3300シリーズ内では、バリアントはディスプレイインターフェースプロトコル、解像度処理、およびオプションの互換性が異なります。

グラフィック対応の7.2インチモノクロ基板（A20B-3300-0154など）は異なる回路を搭載しており、対応するソフトウェアオプション設定なしではキャラクタのみのA20B-3300-0091の代わりにはなりません。

キャラクタのみのバリアント内では、密接に関連する部品番号（同じ-3300-00xxの接尾辞構造を共有する）は、交換前に特定の機械のメインCPU基板およびソフトウェアバージョンと照合して確認する必要があります。

FANUCオペレータパネル接続マニュアル（B-63003ENまたは特定のシリーズの同等品）または工作機械メーカーの配線ドキュメントを参照すると、正しいディスプレイ基板バリアントを確認できます。

Q4：A20B-3300-0091は、取り外し前に保存する必要のある機械固有のデータ（パラメータ、プログラム）を保持していますか？

いいえ。ディスプレイ基板はステートレスなビデオ出力デバイスです。ユーザーデータ、機械パラメータ、プログラムストレージは保持しません。メインCPU基板から受信したデータをビデオ信号に変換するだけです。この基板の取り外しと交換には、この基板固有のデータバックアップは必要ありません。

ただし、メインCPU基板全体の交換の一部として基板を交換する場合、メイン基板に触れる前に、すべての機械パラメータ、プログラム、およびPMCラダーデータをCNCからバックアップする必要があります。ディスプレイ基板の交換自体は、保存されているデータに影響を与えません。

Q5：A20B-3300-0091を交換する際に必要な注意点は何ですか？

機械の電源を完全に切り、オペレータパネルを開く前にDCバス（スピンドルまたはサーボアンプが接続されている場合）が放電するのを待ってください。ディスプレイ基板は、LCD/MDIユニットの背面からアクセスします。通常は、コントロールパネルハウジングの背面カバーを取り外します。

基板はバックプレーンのエッジコネクタを介して接続され、1つまたは2つのネジで固定されている場合があります。基板の取り扱いにはESD対策（静電気防止リストストラップ、静電気防止マット）が不可欠です。

交換基板を取り付ける前に、すべてのコネクタの向きが一致していることを確認してください。バックプレーンへの誤った取り付けは、コネクタピンを損傷する可能性があります。電源を入れ、パネルを閉じる前にキャラクタディスプレイの機能を確認してください。
