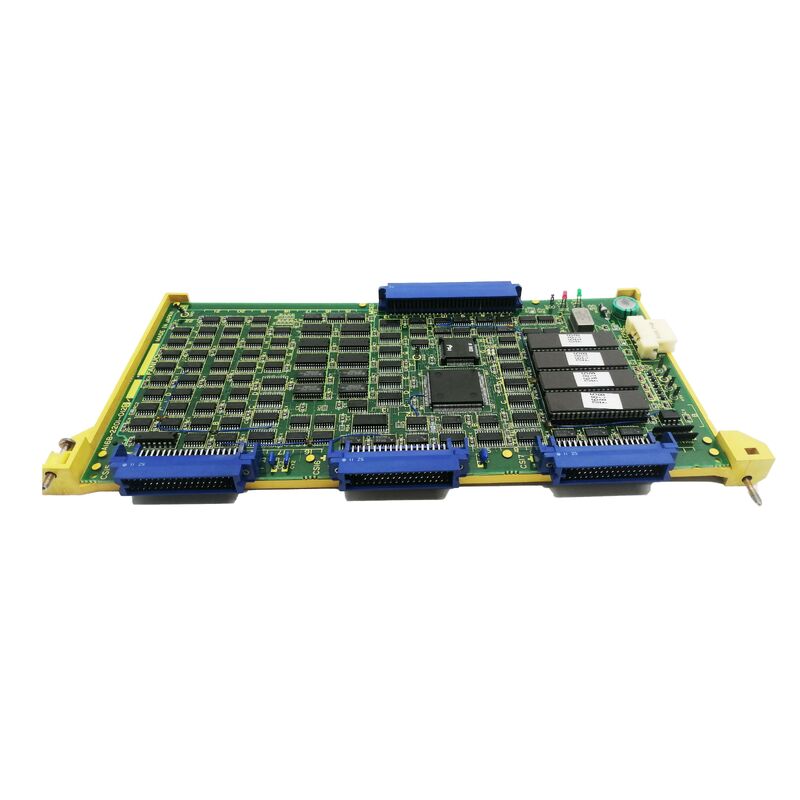

A16B-2200-0350 Fanuc PCBボード A16B22000350 AI6B-22OO-O35O

A16B-2200-0350 FANUCシリーズ 0-C 9インチ カラーCRT 高解像度グラフィックボード

色と高解像度 標準 0°C ディスプレイより一歩上

標準的なFANUCシリーズ0-CのCNC操作者ディスプレイは,プログラム表示,パラメータ編集,基本診断に適した単色でした.しかし,視覚的差異性のあるグラフィック情報を提示する能力は限られています. A16B-2200-0350 は 0-C シリーズ CNC システムのための"GRAPHICS 9 INCH CRT COLOR HI RESOLUTION"アップグレードを提供します.これは3つの点で有意義な向上です:

色表示:カラーはCNCインターフェースに視覚的なコーディングを追加します.ステータス情報,アラームメッセージ,軸位置,およびグラフィックディスプレイは,カテゴリを区別するために色を使用できます.赤色で警告テキスト色は,生産条件下でCNC画面を迅速に読み取るために操作者の認知負荷を軽減します.9インチ

CRT:9インチ画面のサイズにより,より小さなCRTの代替品よりも多くの表示領域が提供されます.操作者の視野内にあるより大きなグラフィックで 絶えずスクロールする必要はありません.

高解像度CRT画面のピクセル密度が高く より鋭い文字,よりクリーンなグラフィックライン,密集した番組リストや微細な診断画面を見る際には特に便利です.

主要な製品情報

交差互換性 0C,0F,00C

"#0C/F/00C"の記述は,A16B-2200-0350を使用する3つの0シリーズCNC変種を識別する.

0-Cシリーズ:主な生産系は0シリーズCNC世代で,機械加工センター (0-MC,0-MD),ターニングセンター (0-TC,0-TD),磨き機に使用されている.

0-Fシリーズ:シリーズ0ラインの後の構成で,同じプラットフォームファミリー内の進化したハードウェアを代表する.

00Cシリーズ:シリーズ0のCNCアーキテクチャ内の関連構成指定 "00"前置きで特定のシステム変異を識別する.このクロス互換性は,A16B-2200-0350が複数の 0 シリーズファミリー構成に対応することを意味します.0°C,0°F,00°Cの装置

応用シナリオ

0-MC CNC カラーグラフィック 障害:FANUCシリーズ0-MC加工センターの色表示が故障 操作パネルは画像が表示されないか,色出力が損なわれている.故障はA16B-2200-0350グラフィックボードであることが確認されています.交換はフルカラー高解像度ディスプレイを復元します.0-TD CNCディスプレイのアップグレード:元の色グラフィクスなしで指定された0シリーズ-TDターニングセンターは,既存の9インチCRTモニターに色と高解像度を追加したアップグレードとしてA16B-2200-0350を受け取ります.

よくある質問

Q1: "#0C/F/00C"互換性記号が適用されるCNCモデルは?

FANUC部品説明の#前項は互換性変種を識別する. "0C"は 0-Cシリーズ (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF) を表す. "F"は 0-Fシリーズを表す."00C"は00Cシリーズ構成をカバーする.3つとも同じA16B-2200グラフィックボードスロットとビデオインターフェース標準を共有し,A16B-2200-0350が3つとも単一の部品番号からサービスできるようにします.

Q2: A16B-2200-0350 は操作パネルのCRTか別々のモニタリング画面ですか?

A16B-2200-0350は,CNCのオペレーターパネルCRTに仕入れます. 9インチのカラー画面は,オペレーターの主要なCNCインターフェースであるMDIキーボードユニット内蔵または隣接しています.これは機械のモニタリングスクリーンまたは別のディスプレイではなく,それはCNCのコアオペレーターインターフェースディスプレイです.

Q3:A16B-2200-0350は,現在単色グラフィックボードを搭載している 0-Cシリーズにインストールできますか?

モノクロムグラフィックボードをA16B-2200-0350色に置き換えるには,対応する9インチカラーCRTモニターも必要である.モノクロムCRTはカラービデオ信号に正しく反応しない.既存のモニターがA16B-2200-0350を装着する前に色タイプであることを確認画面のアップグレードも必要かもしれません.

Q4:A16B-2200-0350の交換は,CNCパラメータやプログラムに影響を及ぼすのですか?

A16B-2200-0350の交換は,加工データに影響を与えない.A16B-2200-0350の交換は,A16B-2200-0350の交換に伴わない.A16B-2200-0350の交換は,A16B-2200-0350の交換に伴わない.A16B-2200-0350の交換は,A16B-2200-0350の交換に伴わない.
