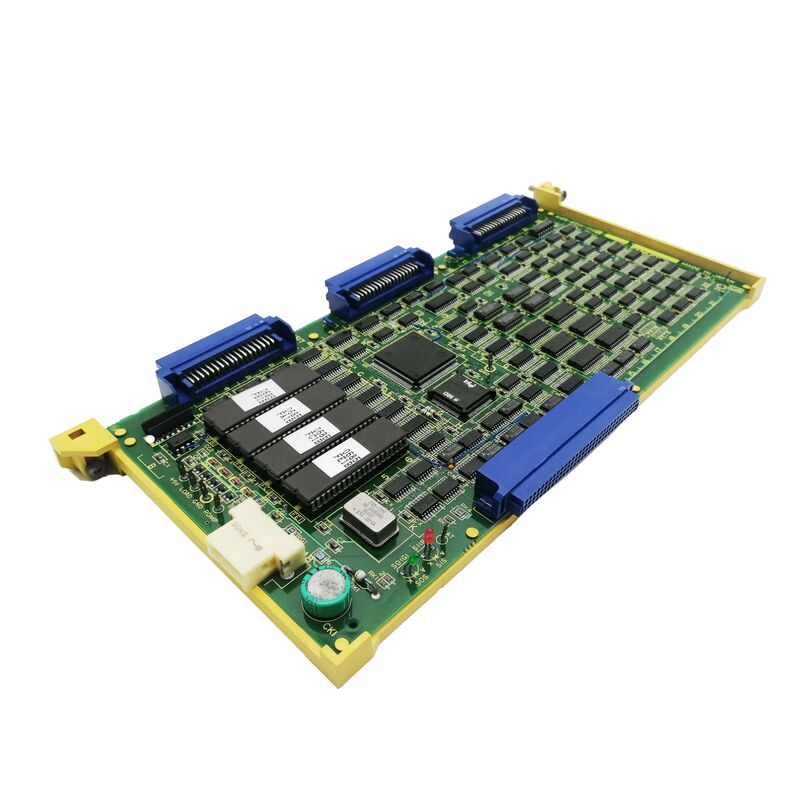

A16B-2200-0320 Fanuc PCBボード A16B22000320 AI6B-22OO-O32O

A16B-2200 シリーズA CNC と ロボット 機能をカバーする

A16B-2200シリーズは,FANUCの最も機能的に多様なPCBファミリーの1つです. このセッションを通じて,CNCメイン制御,ロボット軸制御,オプション拡張,複数のFANUC製品世代にわたるPMC (プログラム可能な機械制御) 機能.

このセッションの確認されたボードは,シリーズ全体の範囲をカバーします:

A16B-2200-0320は,確立されたPMC/I/Oボード (034x) とロボット軸とCNCメインボードグループ (085x) の間 (032x) の位置を占めています.

これは,シリーズ16/18/21および関連する制御システム時代のFANUCハードウェアアーキテクチャに位置する.

主要な製品情報

A16B-2200 シリーズ16制御アーキテクチャ

シリーズ 16-A メインボード (A16B-2200-0900): "第1波の16,18および21の制御システムの一部". これはA16B-2200シリーズ全体をFANUCのシリーズ 16,18の基礎層に置きます.そして 21 CNC制御アーキテクチャ.

このシリーズ内のA16B-2200-0320の032x位置は,番号配列の初期に,16/18/21シリーズシステムアーキテクチャ内で基礎的な制御機能を果たす可能性があることを示唆している.FANUCのボード番号は,より基本的な (より低い番号) からより専門的な (より高い番号) ボードに回ります..

A16B-2200シリーズの03xxゾーンにおける共通のボード機能には,以下のものがある.

PMCとI/O機能:034x範囲にはPMC-M I/O Link ROM マスターボードが含まれています. 032xの近接は,関連するI/OまたはPMC機能を示唆します.

サブCPUと通信ボード:以前の16/18シリーズシステムは,CPUと通信タスクのために複数のボードを使用した. 032xボードは,これらの定義された機能的な役割の1つを果たす可能性があります.

応用シナリオ

制御ボードの故障:FANUCのCNCまたは自動化システムは,A16B-2200-0320に追溯できる欠陥を開発します.ボードは部品番号ラベルから識別されます.

交換はシステムの制御機能を回復します

予防的な備品:シリーズ16/18/21時代のCNCを使用する生産施設は,迅速な故障応答のためのスペアとしてA16B-2200-0320を維持しています.

よくある質問

Q1:A16B-2200-0320が私のFANUCシステム用の正しいボードであることをどのように確認できますか?

インストールされたボードのラベルから部品番号を読みましょう.A16B-2200-0320を読めば,これは確認された交換です.

FANUC 16/18 シリーズ メンテナンスのマニュアルのスペアパーツ表とクロス参照し,ボードの機能的役割とスロット位置を確認する.

Q2:A16B-2200-0320は,CNCまたはロボットコントローラアプリケーションに対応していますか?

A16B-2200シリーズは,CNCおよびロボットアプリケーションの両方に対応しています.A16B-2200-0854 (ロボット軸ボード) とA16B-2200-0900 (シリーズ16-AメインCPU) によって確認されています.032x 位置の特定の適用はホストシステムのドキュメントから確認されています.

Q3:A16B-2200-0320を交換するには,CNCデータバックアップが必要ですか?

これは取締役会が果たす役割に依存します

メモリ (SRAM, FROM) やアクティブ CNC コンフィギュレーション データを持つボードは,交換前にバックアップが必要です.

インターフェースと論理ボードは通常,データバックアップを必要としません.

対応するメンテナンスマニュアルに掲げられたボードの機能説明から確認します.

Q4: A16B-2200-0320 に適用される ESD 予防措置は?

ESD 安全な表面に固定された反静的腕帯で操作する.

静止性のない包装で保管・輸送する

内部ボードにアクセスする前に,CNCやコントローラを完全にオフにします.
