| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0070 |

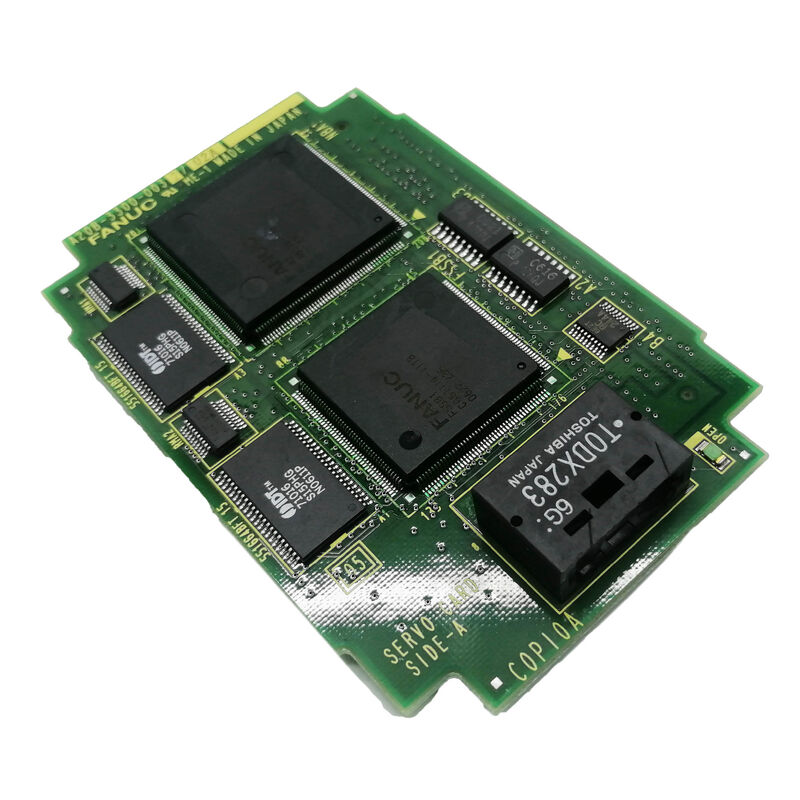

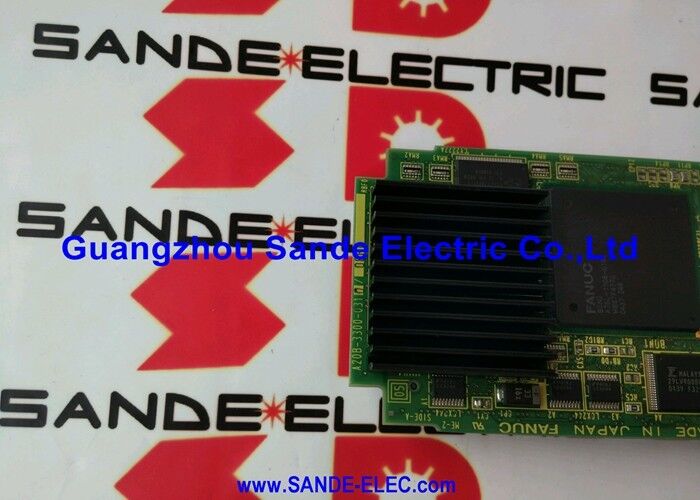

A20B-3300-0070 は、中央処理装置として Intel 486DX2 プロセッサを搭載しています。 486DX2 はクロック倍増技術を使用しています。プロセッサの内部コアは 66 MHz で動作し、外部バス インターフェイスは 33 MHz で動作します。 「DX2」という名称はこの 2 倍を反映しています。DX は浮動小数点を備えた 486 バリアントで、2 は 2 倍の内部クロック乗算器を示します。
CNC のコンテキストでは、66 MHz は、このカードが動作する CNC の世代にとって重要な処理能力を表します。 CNC のリアルタイム タスク (補間計算、サーボ ループ クロージャ、プログラム ブロックの先読み、PMC ラダーの実行) はすべて、この CPU コア上で実行されます。 66 MHz のクロック レートは、CNC が課す厳しいリアルタイムの期限内にこれらのタスクを実行するのに十分なヘッドルームを提供します。
| パラメータ | 価値 |
|---|---|
| プロセッサー | インテル 486DX2 |
| クロック速度 | 66 MHz (2×内部) |
| 互換性がある | ファナック F20i / F21i / 16i / 18i / 21i |
| メモリインターフェイス | SRAM、DRAM、フラッシュ |
| インストール | iシリーズメインボードへのプラグイン |
| 世代 | i世代、モデルA |
A20B-3300-0070 は 3 種類のメモリ インターフェイスをサポートしており、それぞれが CNC システムで異なる機能を果たします。
フラッシュ (FROM — フラッシュ読み取り専用メモリ):CNC システム ソフトウェア、サーボ パラメータ、加工プログラムを不揮発性形式で保存します。 Flash は、電力が供給されていない状態でも、その内容を無期限に保持します。これは長期ストレージ層であり、電源を入れ直した後に動作を復元する CNC システム イメージです。
スラム:バッテリバックアップされたスタティック RAM には、オペレータが通常の機械操作中に変更するプログラムとパラメータ (ワーク オフセット、ツール オフセット、機械パラメータ、セットアップ中に登録されたデータ) が保存されます。 SRAM は電源オフ時にデータを保持するためにバックアップ バッテリーを必要とします。 SRAM アクセスは高速なので、CNC は動作中にこれらの設定を迅速に読み書きできます。
ドラム:ダイナミック RAM は、CPU のアクティブなプログラム実行のためのメイン作業メモリ、つまり動作中に実行中のプログラム ブロック、計算結果、および OS 実行状態が存在するバッファを提供します。 DRAM は揮発性であり、その内容は電源投入ごとにフラッシュおよび SRAM から再ロードされるため、バッテリ バックアップは必要ありません。
CNC CPU の障害:シリーズ 16i マシニング センターがブート シーケンスを完了できず、CPU モジュール関連のアラームが表示されます。メモリ モジュールの問題を除外した後、A20B-3300-0070 CPU カードが障害のあるコンポーネントとして特定されます。交換すると、CNC の通常の起動と動作が回復します。
F21iコントローラーの復元:プロセッサが動作しない F21i CNC ユニットは、テスト済みの A20B-3300-0070 を取り付けることで修復されます。 CNC はシステム ソフトウェアをフラッシュから再ロードし、以前のパラメータ セットで通常の動作を再開します。
ワークショップの CPU スペア:工作機械のメンテナンス部門は、i シリーズ CNC ユニットのワークショップ スペアとして A20B-3300-0070 を保守しており、コンポーネントの調達を待たずに工場内の 16i、18i、または 21i CNC の CPU モジュールを迅速に交換できるようになります。
Q1: A20B-3300-0070 は、すべての 16i、18i、および 21i システムで動作しますか、それとも特定のハードウェア リビジョンでのみ動作しますか?
A20B-3300-0070 は、i 世代モデル A ハードウェアで確認されています。 16i/18i/21i シリーズのそれ以降のハードウェア リビジョンでは、異なるバージョンの CPU カードを必要とする可能性のある更新されたメインボードが使用されます。調整する前に、システム情報画面 (診断メニュー) からターゲット CNC のハードウェアの世代を確認してください。製品説明のカード指定 F20i/F21i は、ファナック シリーズ 20/21 世代を主なターゲットとして識別し、16i および 18i の互換性が確認されたクロスアプリケーションであることを示しています。
Q2: A20B-3300-0070 CPU カードを交換しても、CNC パラメータは保持されますか?
CNC パラメータは、CPU カード自体ではなく、メイン ボードおよびメモリ モジュール上の SRAM (バッテリ駆動) およびフラッシュ メモリに保存されます。 SRAM バッテリが正常でフラッシュ モジュールが取り付けられたままである限り、CPU カードを交換しても CNC パラメータは削除されません。ただし、ボードを交換する前に必ず完全なパラメータのバックアップを実行してください。 CPU 交換後にシステムが起動しなくなった場合は、パラメータと CNC ソフトウェアをバックアップ メディアから復元する必要がある場合があります。
Q3: CNC アプリケーションにおける 486DX2 プロセッサのパフォーマンス上の重要性は何ですか?
このプロセッサが処理する CNC タスク (補間、ミリ秒未満のレートでのサーボ ループ クロージャ、PMC プログラムの実行、先読みバッファリング) に対して、66 MHz はスムーズな多軸輪郭加工や高送り速度の加工に必要な計算帯域幅を提供します。 DX2 に統合された浮動小数点ユニット (FPU) は、円形および螺旋補間の三角関数計算を高速化します。これらの CNC システムが使用する工作機械世代にとって、486DX2 のパフォーマンスは CNC のリアルタイム要件に十分に適合します。
Q4: A20B-3300-0070 をより高速なプロセッサにアップグレードできますか?
いいえ。CPU カードは、Intel 486DX2 の特定のタイミング、バス インターフェイス、信号レベルに基づいて設計されています。別のプロセッサ タイプ (Pentium、486DX4、またはその他) を取り付けるには、そのプロセッサのバス アーキテクチャ用に設計された別の CPU カードが必要になります。 FANUC CNC システムのプロセッサのアップグレードは、プロセッサ チップを交換するのではなく、CPU カード全体をより上位の世代のカードに交換することによって実装されます。
Q5: A20B-3300-0070 の障害は CNC にどのように発生しますか?
CPU カード障害の一般的な症状は次のとおりです。CNC が起動を完了できず、CPU またはシステム アラームが表示されます。 CNC はブート シーケンスの固定点でハングします。 CNC は不安定に動作します。一部のタスクは正常に実行されますが、他のタスクは正常に実行されません。または、CNC は起動には成功しましたが、有効なプログラム フォールトに対応しない説明できないプログラム実行エラーが生成されました。これらの症状は、メモリ モジュールの障害 (通常、SRAM、DRAM、または FROM に関連する特定のアラーム コードを引き起こす) とは異なり、特に CPU 処理コアを指します。
