| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0030 |
FANUCの以前のCNC世代 (シリーズ0,6,10,15) では,CNCとアンプの間を専用アナログまたはデジタル並行ケーブルでセルボコマンド信号が移動していた.位置制御用の別々のワイヤーで軸数が増えるにつれて,ケーブル数も比例して増加した. 4軸システムには4つの完全なコマンドケーブルが必要であった.
FSSB (Fiber Optic Servo Signal Bus) は,光ファイバーループを1つに置き換えました.すべての軸コマンドとエンコーダーフィードバックデータは,ファイバー上でシリアルパケットとして移動します.CNCのFSSB出力から各サーボアンプを連続して4軸のシステムでは,1つのファイバーケーブルループがすべての軸を処理します.

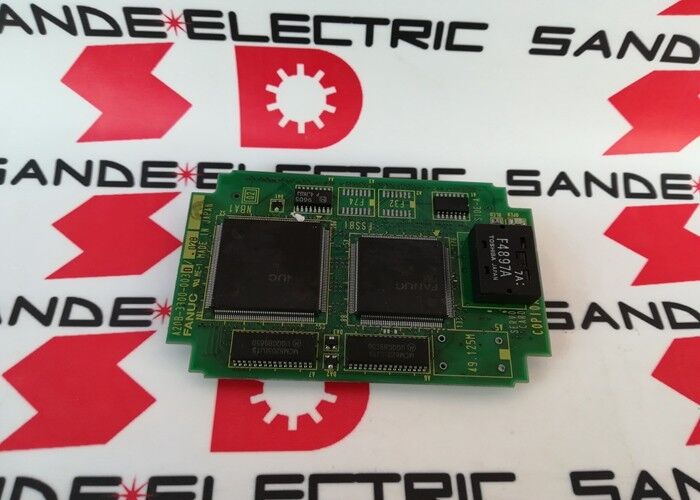

A20B-3300-0030は,FSSBインターフェースをCNC側で実装するPCBです. 軸コマンドパケットを生成し,エンコーダーフィードバックをアンプチェーンから受信します.このデータを軸位置ループ計算に変換して CNC の内部で実行します.
| パラメータ | 価値 |
|---|---|
| インターフェース | FSSB (光ファイバーセルボシリアルバス) |
| 軸容量 | 23軸または4軸 |
| 互換性のあるシステム | FANUC 15i, 16i, 18i, 20i, 21i |
| 世代 | i世代モデルA |
| 設置 | Iシリーズ マザーボードに直接マウント |
A20B-3300-0030は,CNC構成に応じて,FSSB経由で2,3,または4軸を制御することができる.活性軸の数は,CNCパラメータによって決定されます サーボカードハードウェアは4軸までサポートします3軸の機械加工センターでは3つのチャネルのみが使用され,2軸の回転機では2つのチャネルが使用されます
このカードの最も一般的な展開プラットフォームであるFANUC 16i,18i,および21iシステムでは,3軸 (加工センター上のX,Y,Z) と4軸 (X,Y,Zプラス回転軸または4番目の供給軸) は典型的な構成です. The card provides the servo command bandwidth and feedback processing for all active channels simultaneously — the FSSB serial update cycle runs fast enough that all axes receive their position commands at the CNC's interpolation cycle rate.
4軸の加工センター:X,Y,Zの垂直加工センターと回転4番目の軸は,A20B-3300-0030を使用して,単一のFSSBファイバーループを通じて4つの軸を制御する.カードは,CNCインターポレーション速度で同時にすべての軸のためのサーボコマンドとフィードバックを処理.
シリアル16iのサーボカード交換:FANUC 16i CNC加工センターは,すべての制御軸のエラーアラームに従って軸を展開します.欠陥はA20B-3300-0030伺服制御カードに隔離されます.カードを交換すると,すべての軸の通常のサーボ動作を回復.
CNC メンテナンスの修理:シリーズ18i回路の計画されたCNC改修中に,重要な軸制御ハードウェアの部品寿命をリセットするために,ボードリフレッシュの一環として,伺服制御器のカードが交換されます.
Q1:A20B-3300-0030は,第2のサーボカードと組み合わせると第5軸または第6軸を制御できますか?
いくつかのFANUC iシリーズCNC構成は,2つのサーボコントローラカードから2つのFSSBチャネルをサポートし,4軸を超えた軸容量を拡張します.この構成がサポートされるかどうかは,特定のCNCモデルに依存します.マザーボードバージョンとCNCソフトウェアオプション.A20B-3300-0030は,単一のFSSBチャネルに4軸まで提供します.確認されたマルチカード軸拡張構成のために,A20B-3300-0030は,A20B-3300-0030とA20B-3300-0030とA20B-3300-0030とA20B-3300-0030とA20B-3300-0030とA20B-3300-0030とA20B-3300-0030とA20B-3300-0030とA20B-3300-0030とA20B-3300-0030とA20B-3300-0030でA20B-3300-0030とA20B-3300-003でA20B-3300-003でA20B-3300-003でA20B-3300-003でA20B-3300-003でA20B-3300-003でA20B-3300-004でA20B-3300-004でA20B-300B-300B-300B-300B-300B-300B適用されるCNCモデルについては,FANUC iシリーズの設置説明書を参照してください..
Q2:A20B-3300-0030にFSSB経由で接続するサーボアンプタイプは何ですか?
FSSBインターフェースは,FANUCのAlpha iシリーズおよびBeta iシリーズセルボアンプモジュールに接続し,FSSB入力ポートが含まれています.A型またはB型 (アナログ/デジタル並行) インターフェースを使用するアンプは,FSSBに接続しない.A20B-3300-0030 を設置する前に,設置されたサーボアンプには FSSB 型のコネクタがあるかを確認します.
Q3:A20B-3300-0030の交換後に再構成する CNC パラメータはありますか?
A20B-3300-0030はハードウェアカードである.それはCNCパラメータを保存しません. すべてのサーボパラメータ (軸割り当て,ループの利益,エンコーダータイプ,FSSBノードアドレスの割り当て) は,CNCのメインパラメータメモリに保持されています.交換カードを設置した後,CNCは,既存のパラメータセットを使用して,自動的にFSSB通信を起動し,再確立する必要があります.ファイバー接続とFSSBパラメータ設定をCNCのサーボパラメータテーブルで確認する..
Q4:A20B-3300-0030はモデルAに特化したもので,モデルAとはどういう意味ですか?
FANUC iシリーズは複数のハードウェア世代で生産された.モデルAと後のモデルBの改訂.モデルAは第1世代のiシリーズCNCハードウェアを指す.A20B-3300-0030は,15iのモデルAマザーボードのためのサーボコントローラカードです16i,18i,20i,および21iシリーズ.後のモデルBハードウェアは異なるマザーボードコネクタと異なるサーボカード部品番号を使用する.注文する前に制御ユニットの名札からCNCのハードウェア生成を確認.
Q5: 伺服増幅器の故障と比較して,A20B-3300-0030の故障の兆候は何ですか?
機能不全の伺服制御カードは,通常,接続されたすべての軸のための単一のFSSBソースであるため,複数の軸で同時にFSSB通信アラームを生成します.障害のある増幅器は,通常,一度に一つの軸にのみ影響しますFSSB に関連するコードですべての軸が同時にアラームを鳴らしたら,伺服制御カードは調査のための最初の候補です.単軸のアラームは,通常,その特定の軸のアンプまたはモーターを指します..
