| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2902-0670 |

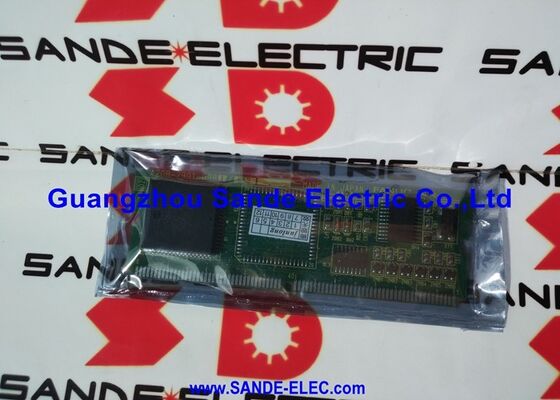

についてFANUC A20B-2902-0670FANUC biSVSPシリーズ内にある電源駆動ボードです. FANUCの統合組合せモジュールで,サーボ軸駆動能力とスピンドル駆動能力が1つのコンパクトユニットに組み込まれています.
biSVSPコンセプトは,従来のCNC駆動キャビネットには,別々のサーボアンプリファイヤーモジュール (SVM) と別々のスピンドルアンプリファイヤーモジュール (SPM) が必要であった.パネルの幅を大きく消費し,個々のバス接続が必要とする.
biSVSPは2つの機能を1つのモジュールに統合し,パネルフットプリントを劇的に削減し,配線トポロジーを簡素化します.
biSVSPモジュール内では,3つの異なるプリント回路ボードが 物理的および電気的な配置で一緒に動作します 制御ボードはデジタル制御アルゴリズムを管理しますCNC通信 (FSSBまたは類似)軸/スピンドル制御の論理
ワイヤリングボードは外部ケーブルの接続インターフェースポイントを供給します motor power,エンコーダーフィードバック,制御信号動力板の動力変換は,A20B-2902-0670がドライバーの部分である: 三相交流入力を受信し,直流バスを生成し,サーボとスピンドル出力のためのIGBTモジュールを切り替える制御板とワイヤリングボードのための制御低電圧直流レールを提供.
A20B-2902-0670は この電源板組の ドライバ部分です ゲート駆動回路や 論理レベルの電源回路を運ぶ部分ですパワー変換ハードウェアと制御PCBからの制御信号のインターフェース.
完全な電源ボード (IGBTsと直線器を搭載する) ではありません.低電圧デジタル制御ドメインと高電力スイッチドメインを橋渡しする電源ボードに搭載されたドライバPCBです.
| パラメータ | 価値 |
|---|---|
| 機能 | 電源ドライバー PCB |
| モジュールシリーズ | biSVSP (A06B-6134-HXXX) |
| 適用範囲 | SVSP-40/40-15iから三重サーボ/スピンドル |
| 理事会の立場 | biSVSP組成の電源セクション |
| インターフェース | コントロールPCB + パワー IGBT ステージ |
| ステータス | 廃品 |
| 原産地 | 日本 |
biSVSPモジュールの3ボードアーキテクチャは,以前のAlpha SVMおよびSPMモジュールの2ボードアーキテクチャよりもより緊密に統合されている.
例えば,Alpha SVM2 (A06B-6079) では,上部カード (A20B-2001-0931) を交換することは,上部カードとベースカードが機械的にも電気的にも独立しているため,簡単に交換できます.
biSVSPでは 3つのボードが信号経路と電源平面を共有しA06B-6134モジュールの物理的なレイアウトはよりコンパクトで,個々のボードの識別と交換がより複雑になります.
この統合が原因で,一部の専門修理センターは biSVSP を完全なユニットとしてサービスすることを好んでおり,個々のボードを交換するのではなく,A06B-6134 モジュール全体を交換します.
biSVSPモジュールは修理センターに戻ると,技術者は完全な組み立てにアクセスし,テストリグですべてのインターフェースで同時に診断測定を行うことができます.障害のあるボードや部品を 置き換えることができます.
A20B-2902-0670 電源部分内のドライバーボードは,この修理プロセス内の識別可能な交換可能なサブ組成の1つです.
biSVSPの電源セクション内では,A20B-2902-0670ドライバPCBは,サーボとスピンドル出力チャネルの両方に不可欠な機能を実行します.
ゲートドライブ信号生成:The IGBT modules in the biSVSP's servo and spindle output stages require gate drive signals — precise timed pulses at the correct voltage level — to switch on and off at the correct phase in the PWM cycle.
ドライバPCBのゲートドライブ回路は 制御ボードから低電力のPWM信号を 高電圧信号に変換しますモーター制御に必要な速度でIGBTゲートを信頼的に切り替えるために必要なより高い電流パルス (典型的には2?? 8kHzキャリア周波数).
ゲート・ドライバーの電源を隔離する:Driving IGBT gates in a half-bridge or full-bridge configuration requires bootstrap or isolated power supplies — each IGBT gate drive circuit needs a local power supply referenced to its own emitter potential, 切り替え時に異なるポテンシャルで浮いている.
ドライバPCBは,これらの浮遊ゲート駆動電源を提供する孤立した電源回路 (通常は小さな高周波トランスフォーマーまたは充電ポンプ回路) を運びます.
インターロックと保護信号のルーティング:ドライバPCBは充電リレー制御,DCバス前充電ロジック,超電流トラップロジック,制御ボードが起動時に安全に電源セクションを配列できるようにする有効/無効信号異常状態で
biSVSPモジュールの統合により,電気キャビネット内のコンビネーション動力が限られているCNCターンや小型加工センターでは特に魅力的になりました.
典型的な2軸のCNC回路 (X軸とZ軸のサーボ軸,スペンドル) は,単一のbiSVSPモジュール1箱,1つのAC入力接続,1つのDCバス,2つのSVMモジュールと1つのSPMの伝統的な配置に対して1つの扇風機.
A06B-6134 biSVSPシリーズは,一連のサーボ/スピンドル電流組み合わせをカバーします.最小のSVSP-40/40-15iから (ここでは"40/40"は2つのサーボ軸,"15i"はスピンドル名電流を表す) 3つのサーボ軸とスピンドルを供給する三重サーボ/スピンドル組み合わせを通過する.
The A20B-2902-0670 driver board is common across this range of configurations — its gate drive and power supply circuits are fundamentally the same regardless of the specific current rating of the IGBT stage it drives.
Q1:A20B-2902-0670は別々に注文すべきか,A06B-6134の完全なモジュールを交換するのが良いですか?
ほとんどのメンテナンスシナリオでは,完全なモジュール交換 (失敗したA06B-6134を修理センターに送り,テストされた交換を受け取る) が低リスクのアプローチです.
biSVSPの板の統合は 特定の板が故障していることを診断するには テストリグへのアクセスが必要です ほとんどの生産保守チームは 現場で持っていません
If the A20B-2902-0670 has been positively identified as the faulty board by a specialist who has the test equipment — and if the remaining boards in the module are confirmed serviceable — ordering the driver board alone is the lower-cost path.
この診断確実性がない場合,交換ドライバーボードを制御ボードまたはワイヤリングボードに検出されていない欠陥のある組装に装着すると,第二のモジュールが故障します.
Q2: biSVSP モジュールの典型的な故障症状は,パワードライバーボード (A20B-2902-0670) が故障していることを示唆するものは何ですか?
パワードライバボードの障害は,通常,モジュールのDCバスへの電源供給の失敗 (DCバス充電リレーが閉じない,または前充電回路がバス電圧をランプできない,ドライバーボードの充電リレー制御回路が故障していることを示唆する); 1 つ以上のサーボまたはスピンドル出力チャネルが,正しい制御コマンドにもかかわらず,不正な電流または電流が発生しない (影響を受けたIGBT脚のゲート駆動回路障害を示唆)特定の電源切換イベントと相関し,パラメータ調整に反応しない過電圧/過電流アラーム.
これを制御ボードの障害 (FSSB通信の障害,エンコーダの障害) とワイヤリングボードの障害 (特定のケーブルの信号完整性に影響を与えるコネクタ特有の問題) と対比する.
Q3: スピンドルドライバが故障した場合, biSVSP モジュールは一時的にセルボ機能のみで動作できますか?
3つの出力チャネル (サーボ軸とスピンドル) は 共通の電源ボード,DCバス,電源ドライバーPCBを共有しているからですパワードライバボードのどの部分でも故障すると,通常はモジュール全体を無効にします..
biSVSPは,部分的なボード障害で優雅な劣化操作のために設計されていません.
ドライバPCBの欠陥により スピンドル出力が切断され,サーボ軸が安全で動作することができませんドライバーボードのすべてのチャネルに共通しているからです.
Q4: 長時間使用可能な biSVSP モジュールのA20B-2902-0670の欠陥に最も易しいコンポーネントは何ですか?
延長使用 biSVSP モジュール (10年以上) では,ドライバーボードの部品の故障が最も多いのは:補助電源回路の電解電容器 (年齢関連容量損失,ESR増加制御信号とゲート駆動回路間の隔離障壁のオプトコップラー (オプトコップラー送信機のLED老化により劣化),隔離壁の時間定数を増加させ,より高いスイッチ周波数でゲートドライブタイム歪みを引き起こします)充電リレー制御回路の小さな信号トランジスタとICは,気圧が悪い場所に設置されたモジュールで熱圧によって故障する可能性があります.
専門家の手によるこれらの領域を中心に 部品を完全に交換することで ドライバーボードの信頼性が 大きく回復します
Q5: A20B-2902-0670ボードが検査または修理のために開く必要があるモジュール内に置かれた場合,どのような予防措置が必要ですか?
biSVSPモジュールの直流バスコンデンサは,交流電源を取り除いた後数分間危険な電圧 (電源電圧に応じて300~600VDCの可能性がある) を保持する.
モジュールを開く前に,検査またはボードの除去のために,モジュール面の"充電"LEDを観察することによって,DCバスが完全に放電されていることを確認します (消さなければなりません).そして,電圧のために指定されたメーターで直流バス端末を測定.
この検査では個人保護具 (電圧に適した隔離手袋,眼保護具) が必須です.制御エレクトロニクスボードが暴露されるたびに,ESD予防措置が追加的に要求されます.ドライバボードには電磁放電に敏感なCMOSゲートドライブICが搭載されているため,
