部品番号:A20B-2902-0642 について
製造者:FANUC株式会社 (日本)
製品タイプ:アナログスピンドルインターフェース (SMD子板) を備えたSRAMメモリモジュール
メモリ容量:256 KB の SRAM
互換性のあるシステムFANUCシリーズ 16 / 18 / 21 と互換性

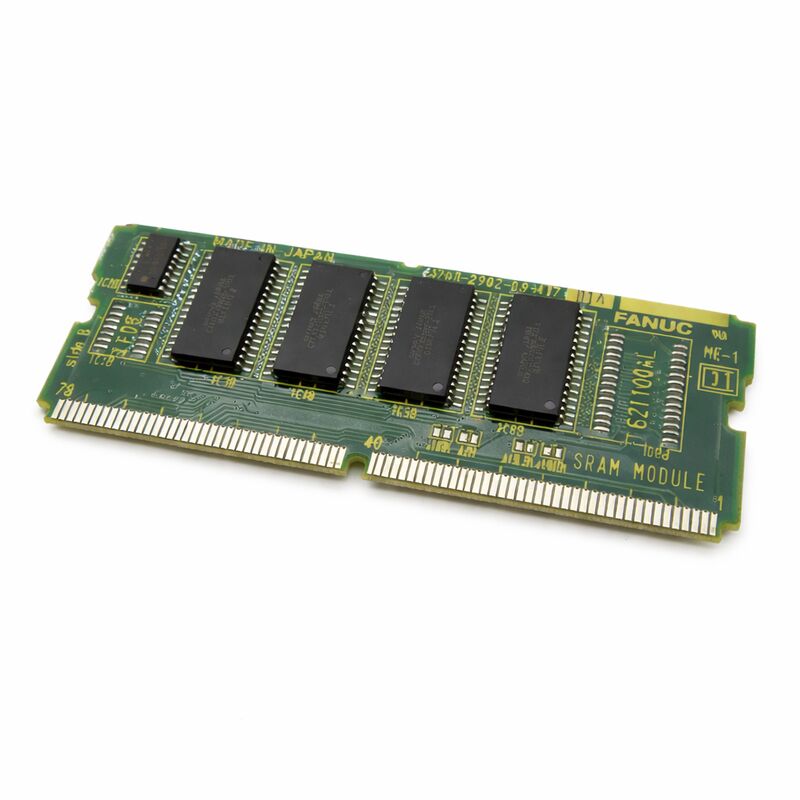

A20B-2902-0642は,FANUCシリーズ16,18,21のCNCシステムのための二重機能プラグインモジュールです.256キロバイトのSRAMと統合されたアナログスピンドルインターフェースを1つのSMD型子板で組み合わせます.
このボードは,メインCPUマザーボードに直接マウントされ,同時に2つの機能を提供します.CNCデータストレージ用の揮発性メモリと,アナログ型のスピンドル増幅器の制御のためのアナログ速度コマンド出力.
アナログスピンドル駆動で構成された 16/18/21シリーズシステムでは,このモジュールは,スピンドル制御インターフェースと追加のSRAMの両方がコントローラに配信されている方法です.
このモジュールファミリーには各機能の別々のボードが存在しますが,A20B-2902-0642は1つのプラグイン位置から両方の操作を行います.
アナログスピンドルインターフェースは,CNCのスピンドル速度コマンドをアナログ電圧信号に変換する特定のハードウェアです.
Spindle amplifiers designed for analog command input — older or cost-optimised amplifiers common in the generation of machines that use Series 16/18/21 controls — receive this voltage as their speed reference.
このボードのインターフェースが信号を生成し,条件を設定します.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2902-0642 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | SRAM + アナログ スピンドル インターフェース モジュール |
| ボードシリーズ | A20B-2902 |
| SRAM 容量 | 256 KB |
| スピンドルインターフェース | アナログ (速度コマンド出力タイプ) |
| 互換性のあるシステム | FANUCシリーズ 16 / 18 / 21 と互換性 |
| デザイン | SMD型プラグイン子板 |
| 設置 | メインCPUマザーボードに直接プラグ |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新品 / 改装 / 修理 |
CNC 機械ツールのスピンドルには,正確な速度制御が必要です.現代のFANUC CNCシステムでは,デジタルシリアルリンク経由でスピンドル速度のコマンドをスピンドルドライブに伝達します..
しかし,多くのスピンドル増幅器,特に16/18/21シリーズの機械装置にマッチする1990年代世代のもの,アナログコマンドタイプである.
指示されたスピンドル速度に比例する ±10Vまたは 0 〜 10Vの信号を期待します.
A20B-2902-0642のアナログスピンドルインターフェイスは,CNCの内部デジタルスピンドル速度参照をこのアナログ電圧に変換する.スピンドル増幅器は電圧を読み取る.このインターフェースボードによって完全に提供されているインストールされていないと,CNCは アナログ型のスピンドルアンプを コマンドする経路がありません.
機械は電源を入れても スピンドルはスピードコマンドには反応しない.
速度コマンドの出力は精密に制御されています
CNCのスピンドル制御アルゴリズムは正しい速度参照値を計算し,このボードのインターフェースDAC (デジタルからアナログ変換) に渡します.
発生する電圧は,アンプの入力範囲内で命令速度を正確に反映する.
このモジュールの256キロバイトの SRAMは バッテリー付き 揮発性メモリです
操作中に CNC が書き読み続けていくデータがあります 部品プログラム,パラメータテーブル,ツールオフセットデータ,マクロ変数,その他の実行時間情報です
このデータは電源サイクルに耐える必要があります 備蓄電池は機械が切れたときにSRAMの内容を保持します
256 KB は,現在の標準では適度な SRAM 配置であるが,多くのシリーズ 16/18/21 コンフィギュレーションに適している.道具の寿命管理に関する広範なデータ,または多くのマクロ変数がより大きなSRAMモジュールから利益を得ることができる.
標準的なマシン構成では,256KBは通常のプログラムとパラメータストレージ要件に対応します.
SRAMバックアップ電池は保守用品である.使用寿命は有限で,故障する前に交換する必要があります.電池が限界電圧を下回ると,電池が停止し,電池が停止すると,電池が停止します.次のオフイベントで SRAM データが失われます.
メモリエラーで再起動すると装置はアラームを鳴らします.メモリアラームに反応してではなく,予定通りにバッテリーを交換してください.
FANUCは,シリーズ16/18/21用のA20B-2902-0XXXアナログスピンドルとメモリモジュールファミリーの複数のバリエーションを提供しています.
正確な選択は,機械のスピンデル構成に依存する.機械がアナログスピンデルアンプを使用し,256 KBのSRAM割り当てを必要とする場合,A20B-2902-0642はマッチングモジュールである.
機械がシリアル・スピンドルドライブを使用する場合は,アナログ・スピンドルインターフェイスのない別のモジュール・バリエーションが必要である.
交換する前に,常にスピンドルドライブタイプと既存のモジュールの部品番号を確認する.シリアルスピンドルシステムにアナログインターフェースモジュールをインストールすると,スピンドルアラームが発生する.
シリアル・スピンドル・モジュールを アナログ・スピンドル・システムに設置すると,スピンドルは制御不能になる.
Q1: スピンドルは速度コマンドに反応しない. CNCはアラームを表示していない.原因はA20B-2902-0642かもしれない.
フォルトメーターを使って スピンドルアンプのコマンド入力に アナログコマンド電圧が存在していることを確認します
CNCがスピンドル速度をコマンドするが,アンプの入力の電圧が変化しない場合,このボードを含むアナログ出力経路は故障位置である.
電圧が正常に変化するが,スピンドルが反応しない場合,欠陥は増幅器またはスピンドルモーターそのものです.
Q2: 機械は週末のシャットダウン後に起動時にSRAMメモリエラーを示します. SRAMバッテリーはアラームされていません.他に何が原因かもしれません.
A memory error after a short power-off period with a reportedly healthy battery may indicate the battery voltage has fallen below the SRAM holding threshold even before the low-battery alarm threshold is reached電池の電圧を直接測定する.
2.7V以下だと 置き換えて バックアップからパラメータを復元します
低電池アラームスロージックと実際のSRAM保持スロージックは同じ点ではありません.
Q3:このモジュールのアナログスピンドル出力は調節可能ですか?
アナログ出力電圧範囲は,CNCのスピンドルパラメータ設定によって決定されます.
最大スピンドル電圧,方向性極度,増幅は,CNCパラメータで調整できます.
このボードのハードウェアは,これらのソフトウェアで設定可能な機能をサポートする.標準的なインストールにはハードウェアジャンパー調整は必要ありません.
Q4:A20B-2902-0642は,現在別のアナログスピンドルモジュール変種を搭載している機械で使用できますか?
SRAM容量とスピンドルインターフェースの特徴は,A20B-2902アナログスピンドルモジュールファミリーのバリエーションによって異なります.
代替モジュールは,交換されるモジュールと同じSRAM容量とスペンドルインターフェースタイプを搭載している場合,直接代替モジュールである.
パラメーターのいずれかが異なる場合は,インストール前にシステムドキュメントとの互換性を確認します.
Q5: このモジュールを交換した後,スピンダルは正常に動作しますが,ツールオフセットは間違っています.何が起こったのですか?
新しいモジュールは空白をインストールします. ツールオフセットを含むすべてのSRAMデータが欠落します.
ツールオフセットテーブルは,SRAMモジュールの交換後にバックアップから復元しなければならない.
バックアップがない場合は,生産を再開する前に,オフセットを手動で再測定し,再入力する必要があります.
これは SRAM に居住するすべてのデータ:パラメータ,プログラム,オフセットに適用されます.
