FANUC PC BOARD A20B-2902-0501 A20B29020501 A2OB-29O2-O5O1 試料の表示について

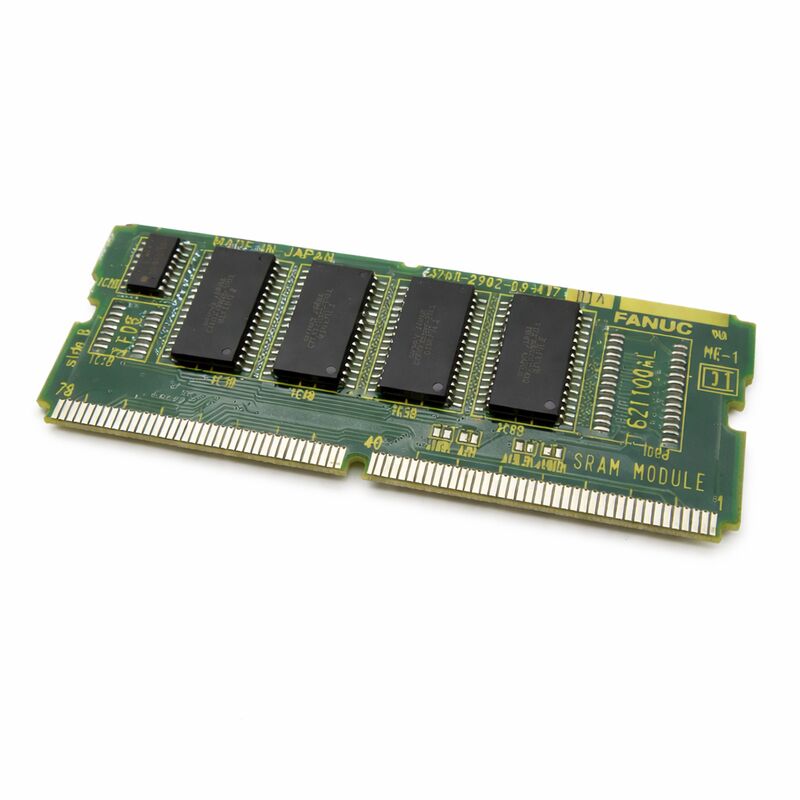

FANUC A20B-2902-0501 8MB FROM + 256K SRAM コンビネッドメモリモジュール 16 / 18 / 21シリーズ

部品番号:A20B-2902-0501

製造者:FANUC株式会社 (日本)

製品タイプ:FROM + SRAM メモリモジュール (SMD 姉妹ボード)

記憶 の 二 種類,二つの 異なる 仕事

A20B-2902-0501は,機能的に異なる2つのメモリタイプを1つのSMD子ボードに統合しています.適切なメンテナンスと交換の決定に不可欠です.

FROM (Flash ROM 8 MB) について操作システムソフトウェア,PMC梯子プログラム,およびマシンビルダーアプリケーションソフトウェアをすべて保存します.その内容は完全な電源喪失に耐えます機械が動作する前に,Blank交換モジュールはFROMから空いており,CNCソフトウェアとPMC梯子はバックアップから再起動する必要があります.FROM 失敗は,通常,起動時のチェックサムエラーまたは持続的な起動失敗として表されます..

SRAM (256 KB ∙ バッテリー付き):機械の通常の使用中に変化するデータを保存します. パラメータ,ツールオフセットテーブル,作業座標オフセット,ツール使用ログ. このデータはシフト間の各電源サイクルに生き残らなければなりません.バッテリーが提供するものですバッテリーの電圧が保持限界を下回ると,SRAMの内容が失われます.FANUCコントローラはこの点よりずっと前に低バッテリー警告を発します.電源をオフに交換するバッテリーが切れるまで警告を無視すると,バックアップからすべてのパラメータとオフセットを復元します.

FROMアラーム (チェックサム,ブート障害) は FROMセクションを指し,SRAMアラーム (パラメータ損失,ブート障害) は FROMセクションを指し,FRAMアラームは FROMセクションを指し,FRAMアラームは FROMセクションを指し,FRAMアラームは FROMセクションを指し,FRAMアラームは FROMセクションを指し,FRAMアラームは FROMセクションを指し,FRAMアラームは FRAMセクションを指し,FRAMアラームは FROMセクションを指し,FRAMアラームは FRAMセクションを指し,FRAMアラームは FRAMセクションを指し,FRAMアラームは FRAMセクションを指し,FRAMアラームは FRAMセクションを指し,FRAMアラームは FROMセクションを指し,FRAMは FRAMセクションを指し,FRAMは FRAMセクションを指し,FRAMは FROMセクションを指し,FRAMは FRAMセクションを指し,FRAMは FRAMセクションを指し,FRAMは FRAMセクションを指し,FRAMは FRAMセクションを指し,FRAMは FRAMは FRAM部分を指し,FRAMは FRAMは FRAMバッテリーがデータ破損前に警告) SRAMセクションとバッテリーを指す.

代替 的 な 考え方

新しいA20B-2902-0501は FROMと SRAMが空いている. 機械が動作する前に,バックアップから復元する必要があります.記憶モジュールの動作の前に完全なデータバックアップはオプションではありません. 元のモジュールは読み込みを妨げている方法で失敗した場合,マシンの構成を回復する唯一の方法です.

交換する前に FROM モジュールの互換性を確認します: A20B-2902-0501 は 8 MB FROM. -0341 バリアントは 4 MB です.負荷されたソフトウェア画像は,モジュール容量と一致しなければならない. 異なる変形を入れ替える前に,シリーズ16/18/21の保守文書を確認する..

基本規格

よくある質問

Q1: 起動時にFROMチェックサムエラーが表示され,起動が完了できない.モジュールは故障しているのですか?

複数の電源サイクルで持続する FROM チェックサムエラーは,破損または失敗した FROM を示します.最初の試みは,正しいソフトウェアファイルで,BOOT スクリーンで FROM を書き直します.モジュールは書き込みを拒否した場合,またはエラーが成功書き込みの後も続きますFROMのハードウェアが故障し モジュールは交換する必要があります

Q2: コントローラが低バッテリー警告を表示します.バッテリーを緊急に交換する必要がありますか?

この警告は,バッテリーが臨界保持値に達する前に表示される.通常,バッテリーの年齢とキャビネット温度に応じて,数日から数週間継続する動作を許可する.待たないでバッテリー交換によって SRAM コンテンツが維持されるように,電源を制御器で交換します.

Q3: 新しいモジュールを設置した後,機械はパラメータエラーを示し,すべてのオフセットはゼロです.これは正常ですか?

はい,新しいモジュールは SRAM が空いている.すべてのパラメータ,ツールオフセット,および作業座標は,モジュールを削除する前のバックアップから復元する必要があります.これは期待される結果であり,なぜバックアップが完全に壊れたら

Q4:A20B-2902-0501 (8 MB FROM) は,シリーズ16-CのA20B-2902-0341 (4 MB FROM) を置き換えることができるか?

インストールされたソフトウェア画像は モジュールFROM容量に対応するサイズで,コントローラが 8MBのバージョンをサポートする必要があります.異なる容量に置き換える前に,互換性のあるFROMモジュールオプションについては,シリーズ16-Cの保守文書を参照してください..

Q5: バッテリーが良好だったにもかかわらず,電源切断中にSRAMデータは失われました.他に何が原因かもしれません?

確認された良好な電池の原因:モジュールの電池バックアップ回路の接続が壊れた (電池電圧は正しいが回路経路は開いている),バッテリーが反応するよりも早く SRAMの電源を保持電圧を下回らせたモジュールのコネクタと電池回路の溶接接続を検査します.
