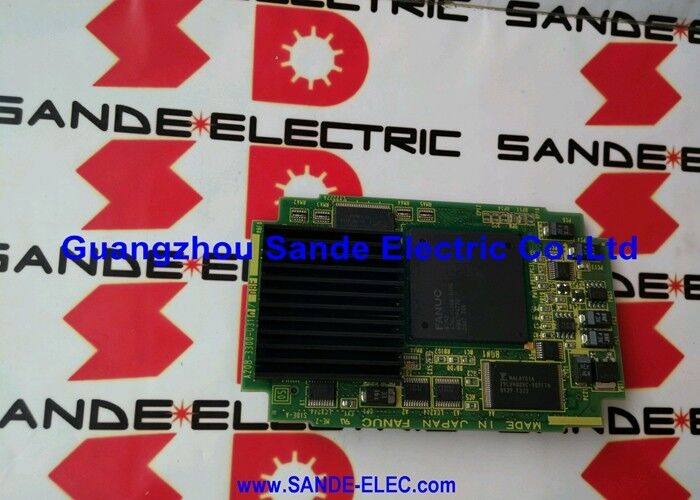

FANUC A20B-2902-0490 | HSSB CRT制御モジュール — シリーズ16-C / 18-C、日本製造

部品番号: A20B-2902-0490

メーカー: FANUC株式会社 (日本)

製品タイプ: HSSB CRT制御モジュール (高速シリアルバスドーターボード)

ボードシリーズ: A20B-2902

互換システム:FANUCシリーズ16-C、18-Cおよび互換機

概要

A20B-2902-0490は、FANUCシリーズ16-Cおよび18-C CNCシステム用のHSSB CRT制御モジュールです。HSSBはHigh-Speed Serial Busの略で、FANUCがCNC制御ユニットとCRTディスプレイを含む周辺機器を接続するために使用した通信アーキテクチャです。

このモジュールは、そのリンクを機能させるインターフェースです。シリーズ16/18モデルCコントローラーのメインCPUボードに直接取り付けられ、CNCプロセッサとディスプレイシステム間の信号経路を処理します。

このボードがないと、CRTディスプレイ機能は利用できません。

CNCは内部で動作する可能性がありますが、オペレーターパネルディスプレイはデータを受信したり、CNC画面を正しく表示したりしません。CRTモニターが構成されているシステムでは、このボードはオペレーターがCNCの動作を確認できるハードウェアです。

A20B-2902シリーズは、シリーズ16/18メインCPUプラットフォーム用のFANUC製プラグインドーターボードファミリーです。

特に-0490バリアントは、CRTへの高速シリアルバス出力を処理します。これにより、コントローラーラックに個別のディスプレイインターフェースボードを必要とせずに、コントローラーにディスプレイ通信機能を提供します。この機能は、このプラグインモジュールを介してメインCPUボードに統合されています。

主な仕様

HSSB — ディスプレイ通信アーキテクチャ

初期のFANUC iシリーズおよびCシリーズCNCコントローラーでは、制御電子機器とディスプレイおよびMDIユニットが分離されていました。

両ユニットは、古いパラレルインターフェース方式ではなく、高速シリアルバスで接続されていました。HSSBは、シリーズ16/18プラットフォームでのこの接続の標準でした。

これにより、単一のケーブルでコントローラーとオペレーターステーション間のディスプレイデータ、キーボード入力、および制御信号を伝送することができました。

A20B-2902-0490は、このバスのコントローラー側のハードウェアを提供します。ディスプレイユニット側では、対応するインターフェースボードまたは回路が受信したシリアルデータを処理し、CRTを駆動します。HSSBリンクの両端は互換性がある必要があります。

ディスプレイ側のハードウェアに障害がある状態でコントローラー側のモジュールのみを交換しても、ディスプレイ機能は回復しません。逆も同様です。

シリアルバスアプローチは、パラレルディスプレイインターフェースと比較して配線の複雑さを軽減しました。

また、高電圧のCRTユニットとCNCコントローラー電子機器との間に電気的な絶縁を提供しました。これは、工作機械コントローラーが動作するキャビネット環境では利点となります。

CRTテキストおよびグラフィック表示機能

シリーズ16-Cおよび18-Cコントローラーでは、ディスプレイは複数の役割を果たします。CNCステータス、アクティブプログラム、軸位置、パラメータ、アラーム、およびオプションがインストールされている場合のグラフィカルツールパス表示を表示します。

これらの画面コンテンツはすべて、A20B-2902-0490によって管理されるHSSBリンクを介して、CNCプロセッサからCRTに流れます。

テキスト表示は基本です。

CNCは、現在のディスプレイ状態を表す画面データを継続的に送信します。メニュー、パラメータ値、アラームテキスト、位置読み出しなどです。

ディスプレイ側のCRTインターフェースモジュールは、このデータを画面上の可視的な文字や数字としてレンダリングします。

コントローラー側のHSSBモジュールがこのデータストリームを生成しないと、ディスプレイは何も受信しません。

グラフィック機能（システムがグラフィカルツールパス表示またはその他のグラフィックモード画面で構成されている場合）も、同じHSSBリンクを介してルーティングされます。コントローラー側のモジュールは、CNCソフトウェアで定義されたテキストおよびグラフィックデータの両方の出力を処理します。

プラグイン設計と取り付け

A20B-2902-0490は、シリーズ16/18モデルCコントローラーのメインCPUボードに直接取り付けられます。A20B-2902シリーズの標準SMDドーターボードインターフェースを使用します。

ボードはメインCPU PCB上の専用ソケットを介して接続され、コントローラーキャビネット内の個別の配線は必要ありません。

この統合アプローチにより、コントローラーの内部配線が最小限に抑えられます。

HSSB出力機能全体は、ドーターボード上に自己完結しています。

ボードが故障した場合、モジュールはコントローラー内の他のボードを妨げることなく取り外して交換できます。

メインCPU PCB、メモリモジュール、PMCモジュール、その他のドーターボードはそのままです。

取り付け後、通常はソフトウェアの再構成は必要ありません。このボードは、正しく構成されたシステムに存在することがCNCソフトウェアによって期待されているハードウェア機能を提供します。

よくある質問

Q1: 電源投入時にCRTディスプレイが真っ白です。他のCNC機能はすべて正常に見えます。A20B-2902-0490が故障の原因ですか？

CNC操作が正常でディスプレイが真っ白な場合は、HSSB通信障害と一致します。コントローラー側のモジュール（このボード）またはディスプレイ側のインターフェースのいずれかが故障している可能性があります。

診断の順序：CRTユニット自体が電源オンになることを確認します（独自のインジケーターまたはバックライト）。次に、HSSBケーブルの両端での損傷または緩んだ接続を確認します。

ケーブルとディスプレイユニットが問題ない場合、A20B-2902-0490が最有力候補となります。

Q2: ディスプレイに文字化けや不完全な画面が表示されます。HSSBモジュールが原因で発生する可能性がありますか？

文字化けまたは不完全なディスプレイ出力は、シリアルリンク上のデータ破損を示します。これは、送信機（A20B-2902-0490）、ケーブル（ノイズピックアップ、導体の損傷）、またはディスプレイ側の受信機から発生する可能性があります。

ケーブルから始めてください。工作機械環境のHSSBケーブルは、コネクタや柔軟な部分に機械的な摩耗が蓄積します。損傷したケーブルは、まさにこの症状を引き起こします。

モジュールが故障していると結論付ける前に、ケーブルを交換またはテストしてください。

Q3: モジュールを交換し、ディスプレイは動作しますが、テキストモードのみでグラフィックツールパス表示がありません。これはボードの問題ですか？

グラフィックツールパス表示には、適切なFANUCオプションがソフトウェアにロードされ、有効になっている必要があります。

HSSBモジュールはすべてのディスプレイコンテンツの物理的な通信パスを提供しますが、グラフィック表示オプションはCNCのFROMに個別にインストールされ、パラメータを介して有効にする必要があります。

グラフィックオプションがないか無効になっていると、ディスプレイハードウェアに関係なく、まさにこの症状が発生します。

Q4: A20B-2902-0490のすべての改訂版は互換性がありますか？

FANUCドーターボードの改訂サフィックス（例：/01A、/02A）は、製造またはコンポーネントの変更に対応する可能性のある製造改訂を示します。ほとんどの場合、後の改訂は前の改訂と下位互換性があります。

ただし、特定の改訂が機械のサービスドキュメントで指定されている場合は、別途確認されない限り、その改訂を使用してください。

一部の製品リストで言及されている/02Aサフィックスは、この部品番号ファミリー内の特定の改訂を示しています。

Q5: シリーズ16-Cマシンは正常に動作していました。CRTディスプレイがちらつき始め、その後真っ白になりました。HSSBモジュールを交換する前に何をチェックすべきですか？

ちらつきから真っ白に悪化するディスプレイは、コントローラー上のHSSBモジュール障害よりも、ディスプレイユニットの障害（CRT管の経年劣化、インバーター障害、またはディスプレイの電源障害）またはケーブル障害であることが一般的です。

HSSBモジュールは、機能するかしないかのどちらかです。段階的な劣化は、デジタルインターフェースボードの特性ではありません。

まずディスプレイユニットの電源とCRT管の状態を確認してください。
