| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2902-0480 |

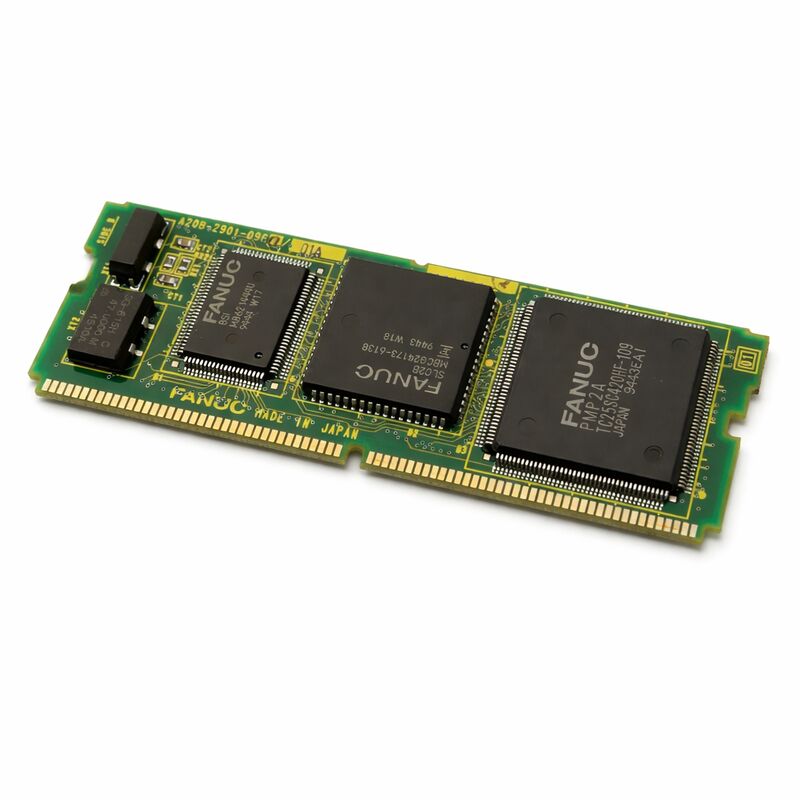

部品番号:A20B-2902-0480 について
製造者:FANUC株式会社 (日本)
製品タイプ:PMC制御およびメモリモジュール SMDプラグイン子板
動作温度:0°55°C
A20B-2902-0480は,FANUCのシリーズ16/18/20モデルCコントローラのためのPMC制御およびメモリモジュールである.PMC/会話ボードに接続され,同時に2つのことを提供する:PMCが梯子プログラムを実行するために必要なメモリ制御装置を機械全体に分散した I/O デバイスに接続する I/O Link インターフェース.
記憶の側面:32 KB の SRAM は,梯子プログラムそのものを保存し,機械の自動化を定義するリレー論理: ツール交換シーケンス,安全インターロック,モードスイッチ,Mコード応答.256 KB の DRAM は,PMC 実行のための作業メモリを提供します.スキャンの周期ごとに更新されます. このデータには,すべてのスキャンの値が表示されます.
I/O リンク側:このモジュールのI/Oリンクインターフェイスを通る モードスイッチ,フィードレートオーバーライド,サイクル開始入力,パネルランプの出力 (outputs) ↓ すべては,PMCモジュールがスキャンサイクルごとに調査する単一のI/Oリンクシリアルバスで運行されます.このインターフェースが故障すると パネル通信は同時に失われます 機械は操作者の入力に反応しなくなり パネルインジケーターは全て消えますCNCのI/Oリンク通信アラームを配備する, 個々のI/Oボードや配線障害ではなく,このモジュールに特異的に指向する故障パターンです.
PMC-RB 指定は梯子言語仕様と実行アーキテクチャを識別する.このモジュールに読み込まれるバージョンは,PMC が実行できる最大梯子ステップ数を決定する.実行速度, I/O Link アドレッシング.異なるPMCバージョンと交換できない.交換モジュールは,元のRB5またはRB6バージョンとPMC梯子プログラムに一致しなければならない.制御装置のFROMモジュールに別々に格納されているこのモジュールを交換することで影響を受けません.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2902-0480 について |
| PMCタイプ | PMC-RB5 / PMC-RB6 |
| SRAM | 32 KB |
| DRAM | 256 KB |
| インターフェース | I/Oリンク |
| 互換性がある | シリーズ16/18/20 モデルC |
| マウントオン | PMC/会談板 |
| 原産地 | 日本 |
Q1: 操作パネルは全く反応していないし,CNCは I/Oリンクのエラーを示している.これはA20B-2902-0480ですか?
I/Oリンクアラームでパネルを完全に失えば,PMCモジュールのI/Oリンクインターフェースに指示される.まず,モジュールのI/Oリンクケーブル接続をチェックします 松散なコネクタは,失敗したインターフェース回路と同様の症状を生成します. ケーブルが完全に座っている場合,エラーが続く場合,モジュールのI/Oリンク回路が故障しています.利用可能な場合は,テストされたスペアモジュールを交換して確認してください.
Q2: 特定の自動サイクルステップは,決して完了しません. 機械は毎回同じ地点で停止します. これはPMCモジュールですか?
常に失敗する単一のステップは,モジュールハードウェアの故障である可能性は低い.PMCモジュールの故障は,同時に多くの機能に影響を与えるような広範な傾向にあります.階段が待っている特定の入力を指しますそのステップで梯子が期待する信号を特定し,その信号をその源から追跡するためにPMC梯子の診断画面を使用します.
Q3:A20B-2902-0480を交換するには,PMC梯子プログラムを再起動する必要がありますか?
A20B-2902-0480の交換は,保存された梯子を影響しません. 交換後,この装置は,この装置に保存されます.制御器の電源サイクルと確認 I/O PMC診断スクリーンにリンク通信が復元されています. インストールする前に交換は正しいRB5またはRB6バージョンであることを確認します.
Q4:コントローラにDRAM関連PMCアラームが表示されています.256KBのDRAMは容量が不十分であることを示していますか?
標準的なシリーズ16/18モデルCアプリケーションでは,RB5/RB6 PMCの設計仕様は256 KBです.正しく指定されたシステム上のDRAMアラームは,DRAMセルの故障を示します.容量不足ではないモジュールを入れ替える
Q5: 16-C シリーズの PMC 梯子は,より新しい FANUC コントローラーで直接使用できますか?
いいえ.PMC-RB5/RB6のために書かれた梯子は,そのPMC世代に特有のアドレスと命令構文を使用します.より新しいコントローラでは,PMC-SBまたは異なるアドレッシングコンベンションを持つ後バージョンを使用します.. 新しいプラットフォームのために梯子を変換または書き換えなければなりません. 機能仕様として元のファイルを維持します.
