| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2902-0461 |

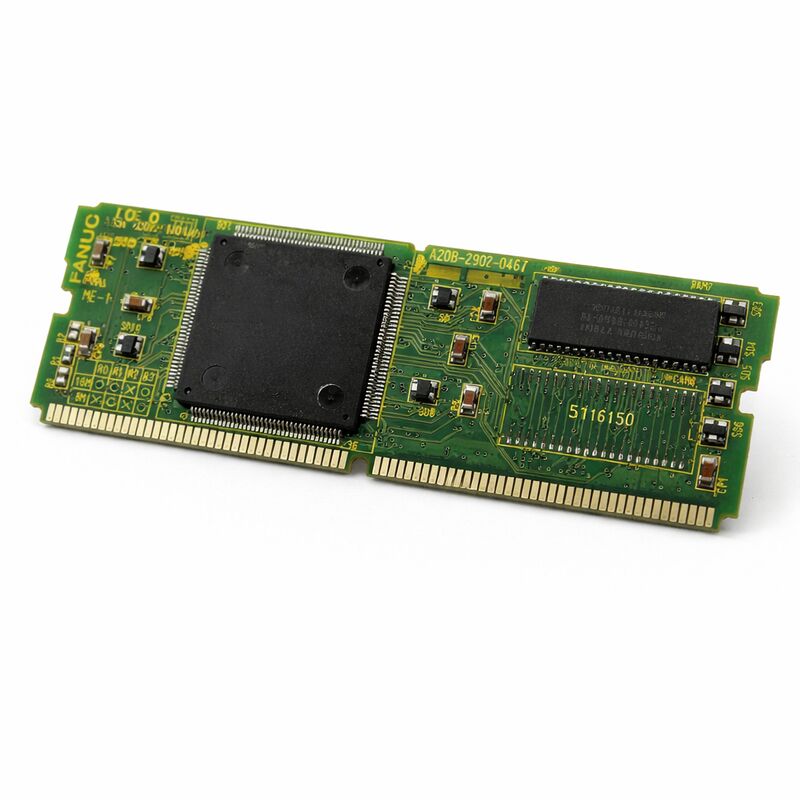

部品番号:A20B-2902-0461 について
製造者:FANUC株式会社 (日本)
製品タイプ:DRAMメモリモジュール (SMD子板)
容量:8 MB
メモリタイプ:DRAM (ダイナミックRAM volatile)
互換性のあるシステムFANUCシリーズ 16-C,18-C CNC
状態:製造者によって中止
A20B-2902-0461は,FANUCのシリーズ16-Cおよび18-C CNCコントローラ用の8MBのDRAMシステムRAMモジュールである.主制御PCBの指定されたソケットに直接接続するコンパクトなSMD (表面マウント技術) の子板です, 制御器が機械の実行中にすべてのリアルタイムシステム操作に使用する動的ランダムアクセスメモリを提供する.
FANUCの16Cシリーズと18Cシリーズの制御機は,中級CNCプラットフォームの成熟した世代であり,生産時代にターニングセンターや加工センターで広く使用されました.
16-Cは多軸回転およびフレーシングアプリケーションに対応し,18-Cは強力な多軸調整制御を必要とするコンパクト加工センターを対象とした.
両方のコントローラは,CNCプログラムの実行,PMC梯子の論理処理,サーボおよびスピンドル制御のためのデータバッファリング,およびすべてのランタイム計算のためにDRAMシステムメモリに依存した.A20B-2902-0461は,このメモリを提供する特定の8MB DRAMモジュールです.
DRAMは揮発性のあるメモリであり,そのコンテンツを保持するために継続的なリフレッシュサイクルが必要です.コントローラをオフにすると,DRAMのコンテンツは消えてしまいます.
これは正しい行動です.CNCのオペレーティングシステムとパラメータは,非揮発性メモリ (FROMと電池付きSRAM) に保存されます.
DRAMは,機械サイクル中に生成された作業データを保持します. インターポレーションバッファー,通信バッファー,PMC実行データ.制御器は,非揮発性メモリから必要なデータを再ロードし,新しいDRAMに書き始めます..
このモジュールは FANUCによって廃止され 新しいストックが生産されなくなっています
交換装置は 試験された過剰備蓄,専門的にリニューアルされたボード,または修理されたオリジナルモジュールから来ます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2902-0461 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | DRAMメモリモジュール (SMD子板) |
| 容量 | 8 MB |
| メモリタイプ | DRAM (ダイナミック,揮発性) |
| 互換性のあるシステム | FANUCシリーズ 16-C,18-C |
| デザイン | SMT 表面搭載プラグイン子板 |
| ステータス | 製造者によって中止 |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 検定過剩/リフォーム/修理 |
CNCコントローラーのメモリ階層は,異なるデータタイプに対して異なる用途に役立つ.非揮発性メモリ (Flash ROM (FROM) と電池付きSRAM) は,電源が切れたときにコンテンツを保持する.
システムソフトウェア,部品プログラム,パラメータ,ツールオフセットデータ,PMC梯子を保持します.このデータは電源サイクルに耐えなければなりません.
DRAM は この 階層 で 違う 位置 を 占めています
速くて密度が高く安価だが,不安定である.CNCのオペレーティングソフトウェアは,DRAMを動作するスクラッチパッドとして使用する.インターポレーション計算により,各サーボサイクルで各軸の位置データを生成する.スピンドルコマンドデータはバッファリングされ PMC通信データは交換されます
I/Oデバイスとの通信にはバッファ管理が必要です.
機械の動作中に DRAMに保存されます 機械の動作中に DRAMに保存されます
システムソフトウェアはDRAMの割り当てを管理し,自動的にリフレッシュします.
操作者とメンテナンス技術者は通常,DRAMが故障するまで,DRAMの動作を認識しない.DRAMが故障すると,システムはメモリセルフテストルーチンを通じて故障を検出する.
最も一般的なアラームはパリティエラーである.コントローラがDRAMアドレスから読み取られたデータがデータに書き込まれたパリティビットと一致しないことを検出する.
このアラームは,制御機のメモリテスト中に電源を入れると,または熱圧下でセルが間歇的に故障した場合,動作中に時々表示されます.
DRAM パリティエラーアラームは,メモリモジュール障害の信頼できる指標である. FANUCのi/Cシリーズコントローラでは,電源オン初期化中にメモリテストを実行する. DRAMモジュールは,このテストに失敗した場合,警報が発生し,制御装置は通常の動作状態に戻れない..
障害 が 修正 さ れる まで,機械 は 走ったり プログラム さ れ たり 動かさ れ ませ ん.
動作中に偶発的に出現するが,電源を入れると一貫して出現しない偶発的な対価性エラーは,限界DRAMセルを示唆する.モジュールが冷たいとき,電源試験に合格する熱が上がるにつれ 動作中に故障します
この熱依存は一般的なDRAM老化パターンである.コントローラがしばらく動作した後でのみパラリティエラーが現れれば,この熱故障モードが起こり得る.
モジュールを交換する前に,完全なCNCデータバックアップが必要です.
DRAM自体は不安定で,永続的に保存されたデータを含まないが,モジュールの交換プロセスはコントローラを開いてメインボードを操作することを必要とする.
バッテリー付き SRAM 接続やメインストーミングボードに 偶然の障害が発生すると,非揮発性メモリからのデータ損失が 起こる可能性があります.
すべてのプログラム,パラメータ,PMC梯子,ツールデータを PCやUSBストレージデバイスにバックアップします.
A20B-2902-0461は,表面マウント構造を使用する.DRAMチップおよび関連するすべてのコンポーネントは,小板の表面に直接マウントされ,穴抜きコンポーネントはありません.
板は,細角のコネクタを通してソケットとマッチする.このコネクタは,大きな縁のコネクタほど機械的に頑丈ではない.
板を端から握り 部品の表面やコンタクトに触らないでください
操作中のESDイベントは,DRAMセルに損傷を与え,その後,動作中に間歇的に故障します.代替剤が治療を目的としたような 同様の対価誤差の症状を生む.
ボードをソケットに押す前に コンネクタを注意深く並べます
パネルが完全に起動していない場合 制御器は電源を入れますが パネルの実際の状態と一致しない通信エラーや予期せぬメモリアラームを報告します
Q1:CNCは電源を入れるとDRAM対等性エラーアラームを表示します.アラームは毎回の起動で一貫して表示されます.A20B-2902-0461であることをどのくらい確信できますか?
始動するたびに一貫したパラリティエラーが DRAM モジュールが故障している 強い指標です
コントローラーのメモリ・セルフテストは 始動するたびに同じテストシーケンスを実行し 失敗したセルは 毎回同じテストに失敗します
交換を注文する前に,モジュールとそのソケットを汚染や物理的な損傷の為視覚的に検査してください.
発見できなければ 内部に障害があり 交換が必要です
Q2: パリティアラームは,マシンが約30分稼働した後のみ表示されます.パワーサイクリングは一時的に削除します.何が起こっていますか?
これは典型的な熱モードDRAM故障です.モジュールの細胞は限界です.彼らは冷たい電源オンテストに合格しますが,動作中にデバイスが熱くなるとタイミングエラーが発生します.細胞 の 更新 特性 は 温度 に 伴い 劣化 する読み取れたデータは,書き込まれた対数と一致しない.
電源を切るとモジュールは冷却され 冷凍テストに再び合格できる.モジュールは故障し,交換が必要です.
この状態で操作を継続しないでください. DRAMが熱不安定である場合,加工中のデータの完整性は保証できません.
Q3: バックアップはモジュールの交換の前に取られました. 交換A20B-2902-0461をインストールした後,データを再ロードする必要がありますか?
DRAM モジュール自体には永続的なデータはありません. 交換ボードは空白で起動します. これは正しいです. しかし,インストール中にメインボードが混乱した場合,バッテリー付き SRAMに保存されているパラメータが破損する可能性があります..
インストール後,すべてのパラメータ,ツールオフセット,PMCデータが完整であることを確認し,バックアップにキー値をチェックします.
値が誤っているか,再起動後にアラームが表示される場合は,バックアップから復元します.
Q4:A20B-2902シリーズには,シリーズ18-Cの -0461を代用できる他の8MBのDRAMモジュールがありますか?
A20B-2902シリーズは,さまざまなコントローラ世代とメインボードソケット構成にマッチされたいくつかの8MBDRAMバリエーションを含む. -0461は,シリーズ16-Cおよび18-Cプラットフォームに特有のものである.
同シリーズの他のバリエーション (16i/18i用の-0630など) は,異なるボード寸法,コネクタ構成,またはDRAM仕様を使用する.
確認された互換性がない限り交換できません.常にインストールされたコントローラの正確な部品番号をソースします.
Q5:ボード全体を交換するのではなく,A20B-2902-0461を部品レベルで修理することは可能ですか?
DRAMチップは商品部品であり,熟練したボード修理技術者はDRAMモジュールの特定の故障したチップを特定して交換することがあります.これは,このチップのパッケージの種類とマッチングコンポーネントの可用性に依存する.
表面マウントボードでは,チップ交換には精密なSMT再加工機器が必要です.
合格の修理サービスが保証付きの試験済み修理モジュールを提供している場合,これは試験済み残余オリジナルの調達に有効で費用対効果の高い代替品です.
