| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1310-0380 |

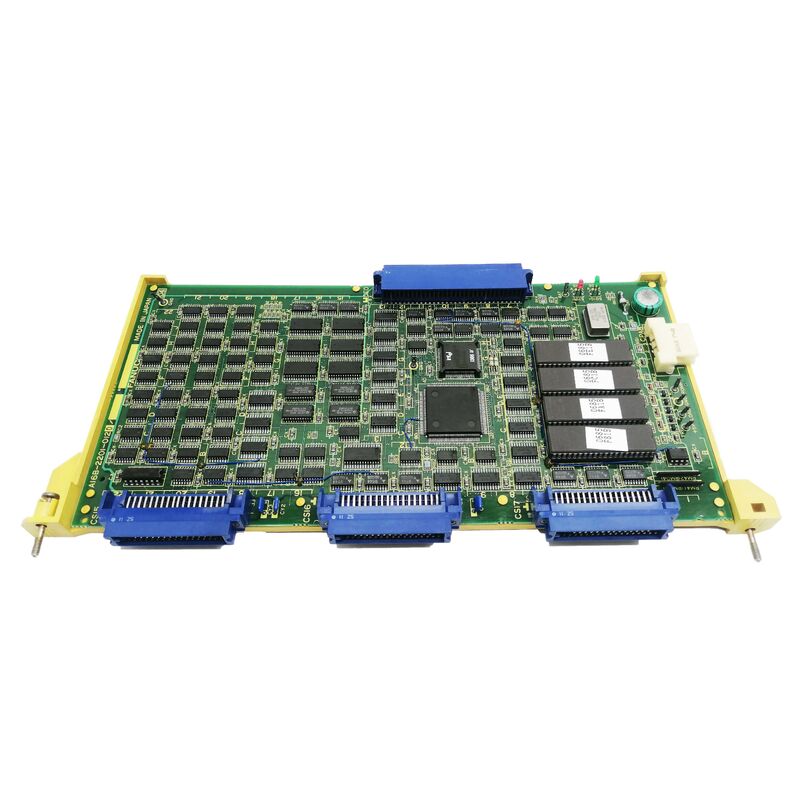

A16B-1310-0380は Type A オペレーター パネル I/O PCB 物理的なオペレーター パネルハードウェア (ボタン,スイッチ,選択キー,FANUC CNC コントロールシステム.
FANUCのCNCアーキテクチャでは,操作パネルは,MDIキーボード以外のすべての手動制御点を提供します.
機械の制御スイッチ:サイクルのスタート,フードホールド,緊急停止,スピンドルオーバーライド,フィードレートオーバーライド,モード選択スイッチは,操作者のパネルの前面に設置されている.
モード指示灯と状態灯:電源点灯,サイクルスタートLED,アラーム指示灯,PROGRAM PROTECTキーランプ,および機械の現在の状態を示す他の状態指示灯.
手動パルス発電機 (MPG/ハンドホイール):手動軸定位のためのジョグハンドホイールは,操作パネルを通じて接続され,I/O PCBはハンドホイールのパルス信号を管理します.
A16B-1310-0380はこれらの物理信号入力と出力を集めます 操作者のスイッチ操作は,PMCが処理するデジタルコマンドになりますそしてPMCの出力コマンドは正しい指示灯を点灯します.
| パラメータ | 価値 |
|---|---|
| 板の種類 | 操作者パネル I/O |
| バリアント | タイプA |
| 機能 | 操作機のスイッチとランプのインターフェース |
| シリーズ | A16B-1310 |
"Type A"という名称は,A16B-1310オペレーターパネルボードファミリー内のこのI/OPCB変種を識別する.FANUCは通常,複数のタイプのオペレーターパネルI/Oボードを製造する.
タイプA:標準的な操作パネル I/O 構成 標準的な CNC 機械ツールの操作パネルの基本入力と出力を提供する.
その他の型:追加の変形 (B型等) は,より多くのスイッチとランプを持つマシンに拡張されたI/O容量,または異なるパネル構成のための異なるインターフェース仕様を提供することができる.
"タイプA"指定は,ボードのI/Oポイント容量と信号仕様が,それが使用する特定のオペレーターパネルアセンブリと一致することを保証する.
操作パネルのスイッチが反応していない:FANUC CNCはオペレーターパネル通信の故障を発生させ,スイッチが応答しなくなり,ステータスランプが更新できなくなり,A16B-1310-0380型A I/O PCBが故障であると識別される.交換はオペレーターパネル通信を回復します.
パネルボードの交換計画:FANUCのCNCオペレーターパネルは,生産使用の数年後に保守を受けます.A16B-1310-0380は,信頼性の高いオペレーターインターフェースの継続性を確保するために交換されます.
Q1:A16B-1310-0380が故障するとどうなるか? 機械はまだ制御できますか?
操作パネル I/O PCB が故障すると,物理操作パネルのスイッチは,CYCLE START,FEED HOLD を含め,緊急停止ボタンは,PMC と通信できなくなります.安全な操作は不可能になります. CNCは,I/Oリンクのアラームを生成することがあります. 障害を解決する前に,マシンを安全な停止状態にする必要があります.
Q2:A16B-1310-0380 (A型) は,FANUCのオペレーターパネル組と互換性があるか?
Type A バリアントは,特定のオペレーターパネル構成にマッチされます. FANUC オペレーターパネルは,複数のサイズとスイッチ構成で提供されます.それぞれにマッチング I/O ボードタイプが必要です.特定の操作者パネル組番号と適用されるFANUC操作者パネルドキュメントを確認し,A型互換性を確認する.
Q3:A16B-1310-0380の交換には PMC パラメータの変更が必要ですか?
操作パネル I/O ボードのためのPMCのI/Oリンクアドレスマップは,CNCのメインメモリに保存されます.交換A16B-1310-0380を装着した後,PMC は既存のアドレス設定を使用して I/O リンク通信を再確立します.交換後,すべての操作パネルスイッチとランプが正常に機能していることを確認します.
Q4:A16B-1310-0380で操作パネルスイッチとランプはどの電圧を使用しますか?
この時代のFANUCオペレーターパネルI/Oボードは,スイッチ入力信号とランプ出力信号の両方に24VDCを使用します.この24VDC信号をCNCが内部で使用する低電圧デジタルレベルに変換します..
Q5:A16B-1310-0380は専門サービスチャンネルから入手できますか?
A16B-1310シリーズのオペレーターパネルI/Oボードは,FanucWorld,MRO Electric,CNC Electronics,Radwellを含むFANUCの専門ディストリビューターによって供給されています.完全な部品番号 A16B-1310-0380と"A型"の指定の連絡先.
