| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2902-0370 |
部品番号:A20B-2902-0370
製造者:FANUC株式会社 (日本)
製品タイプ:メモリモジュールPCB (SMD子板)
ボードシリーズ:A20B-2902
適用:FANUC CNC コントローラー メモリ拡張とストレージ
デザイン:SMDプラグイン子板

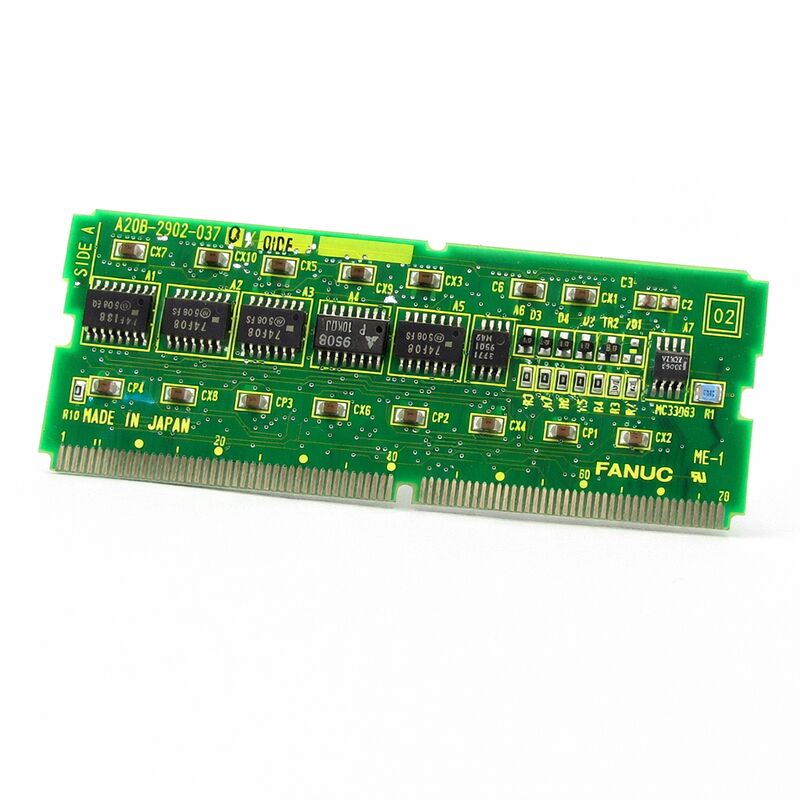

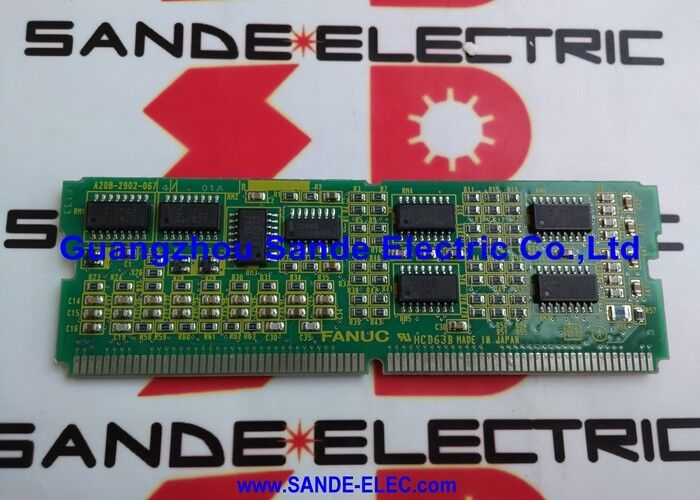

A20B-2902-0370は,FANUCのA20B-2902シリーズのメモリモジュールPCBである.このシリーズは,プログラムストレージのためにFANUC CNCコントローラで使用されるSMDプラグインメモリボードの幅広いファミリーをカバーする.パラメータ保持システムソフトウェアのホスティングとメモリ拡張
A20B-2902-0370は,指定されたコントローラプラットフォームのメモリ要件を満たすために構成されたこの製品ファミリーの特定の変種を代表する.
FANUCのCNCコントローラアーキテクチャは,層付きメモリシステムに依存しています.
非揮発性メモリは,電源サイクルを通じて持続しなければならないソフトウェアとデータを保持する.揮発性メモリは実行のための作業スペースを提供します.バックアップ保護されたSRAMは,電動操作で2つの浮遊性を橋渡すバッテリー保護により 効果的に不揮発性があります
A20B-2902シリーズは,これらのメモリレイヤのモジュール式物理実装を提供し,各バリエーションは特定のプラットフォームと容量に対応しています.
-0370変数は,FANUCの制御プラットフォームの FROMおよびSRAMストレージ機能に関連するA20B-2902モジュールの部品番号範囲内にある.
これらのモジュールは,確立されたA20B-2902シリーズの設計に従います:コンパクトなSMD構造,メインボードソケットに直接プラグインコントローラーキャビネット内の熱散を最小限に抑える低電力CMOS回路.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2902-0370 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | メモリモジュールPCB |
| ボードシリーズ | A20B-2902 |
| 適用する | FANUC CNC コントローラーのメモリ |
| デザイン | SMDプラグイン子板 |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
FANUC CNC コントローラーのメモリは 単一の分別のない記憶ブロックではなく 慎重に構造化された階層構造で 異なるデータタイプが異なるメモリ技術の中に存在します各種類のデータにはアクセス速度に関する要求が異なるため"忍耐"と"貫徹"と書きます
操作ソフトウェアは FROM にあります
意図的なソフトウェア更新が実行されたときにのみ 変更されます ソフトウェアの更新が実行されたときにのみ 変更されます
フラッシュメモリの読み取り操作の耐久性が高く,書き込み操作の耐久性が中等であるため,この用途に理想的です. ソフトウェアはすべてのオンに読み取られますが,めったに書き取られません.
パラメーターとオフセットは 電池付きの SRAM に保存されています
通常の動作中に変化します. 適格カット後に更新されたオフセット, メンテナンス中に調整されたパラメータです. そのため,メモリに迅速かつ頻繁に書き込める必要があります..
しかし電源が切れたときも 持続しなければなりません だからこそ DRAMではなく バッテリー付き SRAM が使われます
インターポレーション計算,通信バッファー,そしてPMCの実行データは,すべての電源オンで新しく生成され,電源サイクルを生き残る必要はありません..
A20B-2902-0370は,指定されたコントローラプラットフォームのこのメモリ階層における特定の位置を担っています.
A20B-2902シリーズのボードの物理的な特徴を定義する 表面マウント技術接続器はPCB基板の穴を通るのではなく,板表面に設置されています..
これは,より小さなボードでより高いコンポーネント密度を実現し,これらのメモリモジュールはコンパクトの子ボード形式に重要なストレージ容量を詰め込むことができます.
SMDの構造も これらのボードの慎重な処理を必要とします.
PCB 表面に搭載された部品は,穴を抜く部品よりも誤用による物理的な損傷に敏感です.
板は端から操作しなければならない.
皮膚油や残留物は,部品表面を損傷したり,時間とともにコンネクタに汚染をもたらす可能性があります.
静電は別の処理問題である.CMOSメモリコンポーネントは静電放電に敏感である.
静的な出来事は 感覚的な衝撃として認識されず 論理ゲートやメモリセルを 損傷させるのに十分な電圧を生成します
静止防止対策 腕帯,接地作業面 任意のSMDメモリーボードを操作する際の標準要求事項です.
A20B-2902シリーズメモリモジュールの交換は,物理的な作業が始まる前に一連のステップを必要とします. 準備をスキップすると,相当な復旧努力を必要とするデータ損失のリスクが生じる..
FROM/SRAM モジュールの組み合わせでは,バックアップは,FROMソフトウェア (FANUCブート画面のメモリバックアップ機能) と SRAMデータ (パラメータ) の両方を取らなければならない.,オフセット,プログラム,PMCデータ).
ほとんどのFANUCコントローラでは,RS-232経由でSRAMカード,USBメモリデバイス,またはPCへのバックアップをサポートする.これらの方法のうち少なくとも1つを使用し,モジュールを削除する前にバックアップが完了していることを確認する.
2つ目のステップは,交換モジュールの部品番号の確認です.
A20B-2902シリーズは,物理的な外見が似ているが,容量と互換性が異なる多くのバリエーションが含まれています.正確な部品番号のマッチだけが正しい互換性を保証します.
交換後,FROMは正しいソフトウェアファイルで書き直す必要があります.
その後,SRAMデータはバックアップから復元する必要があります.すべてのデータカテゴリーがバックアップと比較されるまで,マシンが生産準備ができていないと宣言しないでください.
Q1: 失敗したA20B-2902-0370は,完全に失敗する前に通常どのような症状を生むのですか?
フラッシュメモリの徐々に劣化すると,Fromのチェックサム警告が間隔的に発生し,影響を受けた細胞は限界で,いくつかの読み方を通過し,他の読み方を失敗させる.SRAMの退廃は,パラメータやオフセットの偶発的なランダムデータ腐敗として示される. 値が手動介入なしに電源サイクルの間に予期せぬ変化を起こす.障害が完全になる前に モジュールを交換する必要があります.
完全に故障すると,機械は正しく起動したり動作したりできません.
Q2:コントローラがソフトウェア更新を完了し,現在FROMエラーが表示されています.更新がモジュールにダメージを与えたのでしょうか?
ソフトウェア更新中に中断されたまたは不正に実行された FROM 書き込みは,1つまたは複数の FROM セクターを破損させることがあります. 更新手順が電源故障によって中断された場合,間違ったソフトウェアファイルを選択することで,または互換性のないソフトウェアをロードしようとすると, FROMの腐敗が結果になる可能性が高い.
FROM は最初から書き直し 適切なソフトウェアファイルで書き直す必要があります
繰り返し書き込みの試みが失敗した場合,FROMチップは損傷し,モジュールは交換する必要があります.
Q3:休日にマシンをシャットダウンした後,コントローラが復元されますが,いくつかの軸でパラメータデータ損失が表示されます.バッテリーは3.0Vを読み取ります.バッテリーは原因ですか?
3.0Vのリチウム電池は使用寿命の終わりに近づいており,故障が接近するまでこの電池はほぼ名目電圧を維持します.
データ損失パターンは (すべての軸に影響を与えるが,一部の軸には影響しない) バッテリー電圧が保持限界を下回ったときにデータを失ったSRAMセルエリアと一致する.
バッテリーを交換し,バックアップからパラメータデータを再充電し,再発を防ぐために定期的なバッテリーチェックをスケジュールします.
Q4:CNC画面は電源アップ時に"SRAM DATA ERROR"を表示しています.マシンが18ヶ月間保管されています.何が起こったのですか?
外部の電源が使えない拡張ストレージは,バックアップバッテリーがストレージ期間中 SRAMを単独でサポートすることを意味します.
ストレージの前に残った容量が限られていたバッテリーは,ストレージ期間中に枯渇し,SRAMデータ損失を引き起こす可能性があります.
SRAMデータはバックアップから再充電する必要があります.バッテリーの電圧を検査し,3.2V以下ならリチウムセルに交換します.
長期保存の場合,電池状態を維持するために,制御器を定期的に (3~6ヶ月ごとに) オンにする必要があります.
Q5:A20B-2902-0370は,コンネクタが物理的に合っている場合,現在別の変種を使用している 18-Cシリーズコントローラで使用できますか?
物理接続器の互換性は電子互換性を保証するものではありません.
A20B-2902シリーズの変種は,異なるメモリ容量,異なるFROM/SRAM比,または異なるインターフェース電圧を持つ一方で,同じコネクタフォーマットを共有することができる.
間違った変数をインストールすると,コントローラがモジュールを認識できず,誤ったメモリ容量割り当てで動作したり,アドレス範囲の不一致によりメモリエラーが生じる可能性があります..
特定のコントローラモデルに記載されている正確な部品番号を常に使用する.
