| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1300-0220 |

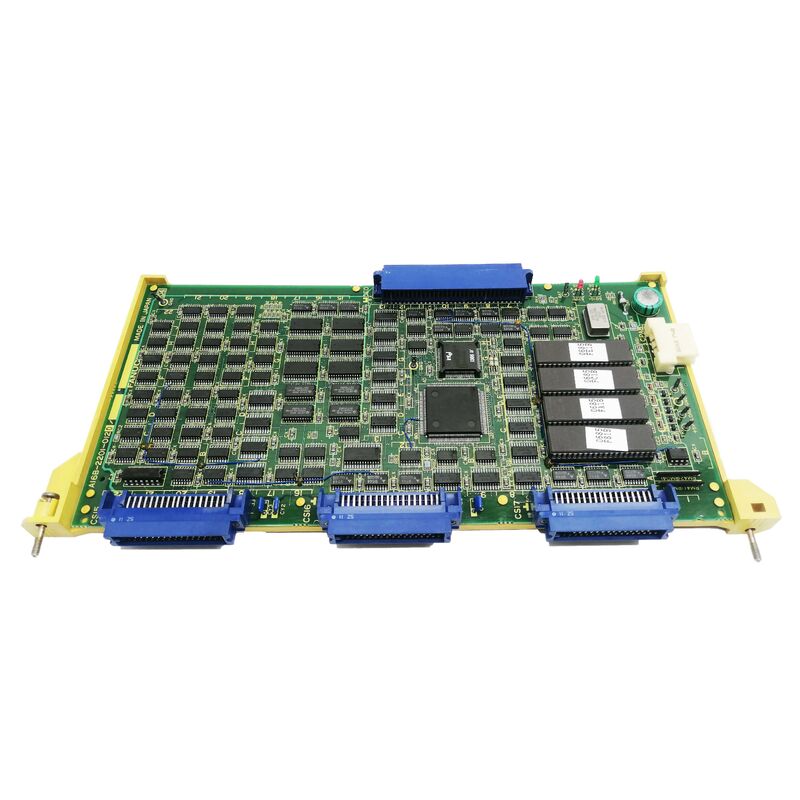

A16B-1300-0220 は、工作機械センサーの物理測定の世界とファナック CNC のデジタル信号環境の橋渡しをする信号変換 PCB です。その説明に含まれる 2 つの機能は、その完全な役割を明らかにします。
内蔵センサーインターフェイス:「内蔵センサー」とは、工作機械内に組み込まれたセンサー、つまりタッチプローブ、部品測定センサー、または外部に取り付けられるのではなく機械に物理的に組み込まれるその他の統合測定デバイスを指します。これらのセンサーは、ワークピースまたは基準面に接触すると信号を生成します。
センサー信号変換回路：生のセンサー信号 (通常はアナログの電圧信号や電流信号、または単純なオン/オフ スイッチング接点) は、調整され、CNC の入力回路が予期するデジタル信号形式に変換される必要があります。 A16B-1300-0220 は次の変換を実行します。
| パラメータ | 価値 |
|---|---|
| 機能 | 内蔵センサー+信号変換 |
| 応用 | CNC工作機械測定 |
| ボードの種類 | 信号変換基板 |
| シリーズ | A16B-1300 |
工作機械のセンサーは、CNC コントローラーの電子環境とは根本的に異なる環境で信号を生成します。
電気ノイズ:工作機械は、サーボ ドライブ、スピンドル ドライブ、油圧ソレノイド、およびアーク溶接装置から重大な電磁干渉を生成します。機械の電気キャビネットを通るセンサー配線がこのノイズを拾います。信号調整がないと、ノイズによって測定信号が破損します。
信号フォーマットの不一致:センサーは、CNC の標準デジタル入力では直接処理できないアナログ電圧 (0 ～ 10V、4 ～ 20mA) または差動信号を出力する場合があります。信号変換により、これらのフォーマットが CNC 互換デジタル入力にマッピングされます。接地絶縁:機械に機械的に統合されたセンサーは、CNC コントローラーとは異なる接地基準を持つ場合があります。絶縁により、グランドループとそれに関連する測定誤差が防止されます。 A16B-1300-0220 は、センサーの生出力を、CNC が測定、制御、フィードバックに使用できるクリーンで正しくフォーマットされた信号に変換することで、これらすべての問題に対処します。
内蔵部品の測定エラー:タッチプローブ測定を統合した FANUC CNC マシニング センターでは、測定精度が低下するか、センサー通信アラームが生成されます。 A16B-1300-0220 信号変換ボードが障害として特定されます。交換すると正確な測定信号変換が復元されます。
CNCセンサー統合メンテナンス：計測センサーを内蔵したファナックCNC工作機械が制御基板のメンテナンスを実施しました。 A16B-1300-0220 は、測定システムの正確な信号調整を保証するために交換されます。
Q1: A16B-1300-0220 はどのタイプのセンサーと接続できますか?
「内蔵センサー」という説明は、工作機械内に物理的に統合されたセンサー (通常はタッチ プローブ (レニショー、ファナック ブランド)、主軸内測定プローブ、またはワーク存在センサー) を示唆しています。信号変換回路は、これらの内蔵センサーの固有の電気特性に対応します。該当するファナック工作機械および CNC のマニュアルから、互換性のあるセンサーのタイプを確認してください。
Q2: A16B-1300-0220 は標準 I/O ボードと同じですか?
いいえ。標準 I/O ボード (このセッションで確認された A16B-1212-0221 I/O カード C6 など) は、デジタル オン/オフ マシン I/O 信号 (スイッチ、ソレノイド、ランプ) を処理します。 A16B-1300-0220 は、特に測定センサー用の信号変換ボードであり、標準 I/O 機能を超えて高精度測定回路に必要な追加の調整、変換、絶縁を提供します。
Q3: A16B-1300-0220 の交換にはセンサーの再校正が必要ですか?
ゲインまたはオフセット調整コンポーネントを含む信号変換ボードは、交換後に測定精度に影響を与える可能性があります。再キャリブレーションが必要かどうかは、特定のセンサー システムと、新しいボードの変換特性が元のボードと一致するかどうかによって異なります。該当するファナック測定システムのマニュアルで確認してください。
Q4: A16B-1300-0220 の故障は CNC の軸サーボ制御に影響しますか?
センサー信号変換ボードの障害は、測定機能 (部品測定、プローブ サイクル、センサー ベースのフィードバック) に影響しますが、通常は CNC の主軸サーボ制御には影響しません。 CNC はプログラムされた座標を使用して加工を続けます。センサーに依存する機能 (測定マクロ、センサーでトリガーされる操作) のみが影響を受けます。
