| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2902-0348 |
部品番号: A20B-2902-0348
メーカー: FANUC 株式会社 (日本)
製品タイプ: 統合 FROM / SRAM メモリ モジュール (SMD ドーターボード)
ボードシリーズ: A20B-2902
メモリタイプ: フラッシュ ROM (FROM — 不揮発性) + SRAM (バッテリーバックアップ)
互換システム: FANUC Series 16, 18, 21 CNC および互換
設計: SMD プラグイン ドーターボード

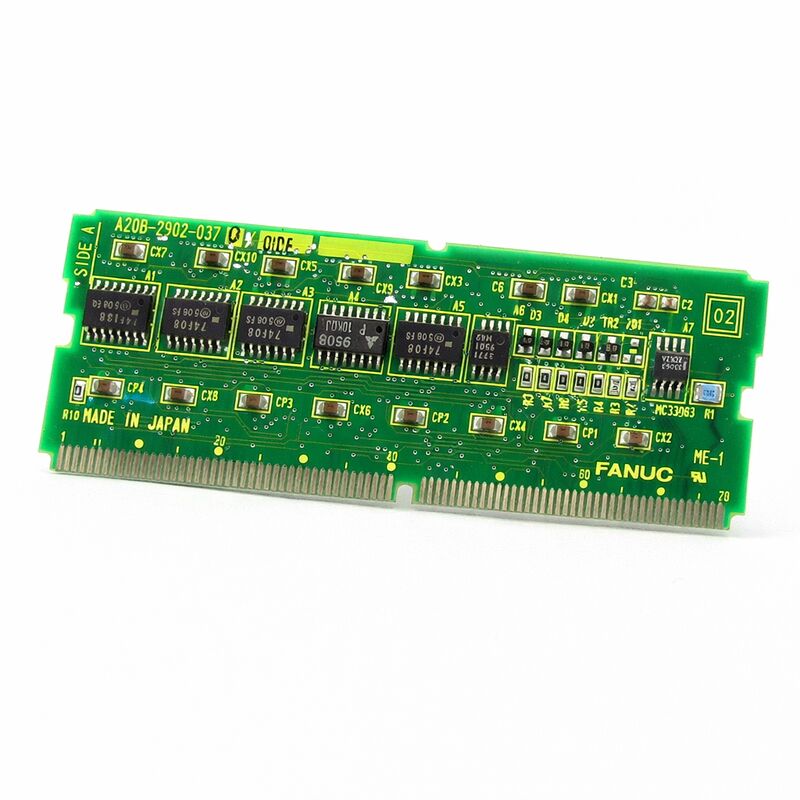

A20B-2902-0348 は、FANUC の A20B-2902 シリーズの統合 FROM/SRAM メモリ モジュールです。これは、FANUC Series 16、18、および 21 CNC コントローラーの主要な永続ストレージデバイスとして機能する、コンパクトな SMD プラグイン メモリ ボードのファミリーです。このモジュールは、単一のドーターボード上に 2 つの機能的に独立したメモリタイプを統合しています。不揮発性のソフトウェアおよびプログラムストレージ用のフラッシュ ROM と、パラメータおよびデータの保持用のバッテリーバックアップ SRAM です。
A20B-2902 シリーズは、FANUC の Series 16/18/21 コントローラーエコシステムにおいて最も重要なモジュールファミリーの 1 つです。
これらのコントローラーは、世界中の旋盤、マシニングセンタ、多軸製造セルに膨大な数が導入されており、起動および操作のために正しい FROM/SRAM モジュールに完全に依存しています。
FROM にはオペレーティングシステムと PMC ラダーが含まれます。SRAM には、機械が実行するパラメータとオフセットが含まれます。
A20B-2902-0348 には両方のメモリタイプが存在し、機械が機能するためには両方が正常である必要があります。
このボードは全体に表面実装構造を使用しています。メイン CPU ボード上の専用ソケットに差し込まれ、コントローラーシャーシ内のメモリモジュール用に割り当てられた物理スペースにきれいに収まります。取り付けは簡単です。古いボードを取り外し、新しいボードをセットし、データを復元します。
ただし、データ復元ステップ — FROM に正しいソフトウェアを再ロードし、SRAM データをバックアップから復元する — は、ボードを取り外す前に準備が必要です。
| パラメータ | 値 |
|---|---|
| 部品番号 | A20B-2902-0348 |
| メーカー | FANUC 株式会社 |
| 製品タイプ | 統合 FROM / SRAM メモリ モジュール |
| ボードシリーズ | A20B-2902 |
| メモリタイプ | フラッシュ ROM (不揮発性) + バッテリーバックアップ SRAM |
| 互換システム | FANUC Series 16, 18, 21 CNC および互換 |
| 設計 | SMD プラグイン ドーターボード |
| 原産国 | 日本 |
| 動作温度 | 0 – 55°C |
| 保管温度 | −20 – 60°C |
| 湿度 | 75% RH 最大 (結露なきこと) |
| 利用可能な状態 | 新品 (余剰) / 再整備済み / 修理済み |
A20B-2902-0348 のフラッシュ ROM は、CNC コントローラーを機能させるソフトウェアを格納します。これには、CNC オペレーティングシステム自体、工作機械の自動化ロジックを制御する PMC ラダープログラム、および多くの構成では、工作機械メーカーのカスタムアプリケーションプログラムとマクロライブラリが含まれます。
フラッシュメモリは、電源がなくても電荷状態が持続するフローティングゲートトランジスタを介して不揮発性ストレージを実現します。
データは、電源断、バッテリー切れ、長期間の保管でも保持されます。CNC の電源が入ると、オペレーティングシステムは FROM モジュールからロードされ、実行を開始します。
FROM の内容が破損した場合 — ソフトウェアアップデート中の書き込み失敗、チップの物理的損傷、またはセル摩耗 — コントローラーは起動できません。
FROM の内容は機械固有です。
オペレーティングシステムのバージョンは、ハードウェア世代と一致する必要があります。PMC ラダーは工作機械メーカーのラダーであり、その機械構成に固有のものです。
空の交換用 FROM モジュールには、機械が実行される前に正しい FROM ファイルを書き込む必要があります。
これらのファイルは、工作機械メーカーのドキュメント、FANUC のサービス担当者、または元のモジュールから作成されたバックアップコピーから取得されます。
A20B-2902-0348 のスタティック RAM は、バックアップバッテリーにより、電源オフ時にも内容を保持します。
バッテリーは、SRAM セルが電荷状態を保持するために必要なわずかな連続電流を供給し、データをそのまま保持します。
バッテリー電圧が最終的に SRAM の保持しきい値を下回ると、データは失われます。
SRAM は、通常の機械使用中に変化しますが、シフト間および電源サイクル間で保持する必要があるデータを格納します。CNC パラメータは、コントローラーの動作方法を定義します — 送り速度制限、軸ストローク制限、サーボゲイン、通信設定。
工具オフセットテーブルは、登録されているすべての工具の長さと半径補正値を格納します。ワーク座標オフセットは、加工されている部品の基準位置を定義します。これらすべてが SRAM に格納されます。
SRAM データの損失は、生産イベントです。機械的に機械を損傷することはありませんが、すべてのデータが復元されるまで機械は正しく動作しません。
コントローラーのメンテナンス作業を行う前に、SRAM データの完全なバックアップ — PC、USB、または FANUC メモリカードにキャプチャされたもの — を取得することが標準的な手順であり、手動での再入力ではなくデータ再ロードに復旧作業を限定します。
A20B-2902 シリーズには、多数の FROM/SRAM モジュールバリアントが含まれています。FROM 容量と SRAM 容量はバリアントによって異なります。一部のバリアントは Series 16-C および 18-C プラットフォームに対応し、他のバリアントは Series 21 に対応し、一部は両方に対応します。
一部には、メモリに加えて、アナログスピンドルインターフェイス、PMC ラダー実行回路などの追加機能が含まれています。
A20B-2902-0348 は、このファミリーの特定のバリアントの 1 つです。特定のメモリ構成で、定義されたコントローラープラットフォームに対応します。物理的に類似しているように見える別のバリアントに交換すると、容量の不一致やハードウェアの非互換性のリスクがあります。
交換品を入手する前に、必ず取り付けられているボードのラベルから正確な部品番号を確認してください。
Q1: コントローラーは、電源投入ごとに FROM チェックサムアラームを表示します。他に何も変更されていません。このボードが原因ですか？
電源投入時に持続する FROM チェックサムアラームは、FROM の内容が破損したか、FROM セルが故障したことを示します。
まず、アラームがソフトウェアアップデート後に発生したかどうかを確認してください — 中断された FROM 書き込みは、影響を受けたセクターを破損する可能性があります。
アップデートが進行中ではなかった場合、FROM ハードウェアが故障しています。
モジュールの交換とそれに続く完全な FROM 書き直しが必要です。作業を開始する前に、正しい FROM ファイルセットを用意してください。
Q2: CNC はバッテリー低下アラームを生成します。SRAM データが失われるまでにどのくらいの時間がありますか？
低バッテリーアラームは、バッテリー電圧が警告しきい値ではなく、重要な保持しきい値を下回ったときに表示されます。
これらのしきい値間のギャップは、通常、通常の条件下で数週間を提供しますが、これはバッテリーの年齢とキャビネットの温度によって異なります。
アラームは数日以内に対応が必要なものとして扱ってください。交換中に SRAM 内容を維持するために、コントローラーの電源を入れたままバッテリーを交換してください。
Q3: 交換用の A20B-2902-0348 モジュールが届きました。取り付け前に確認することはありますか？
交換用モジュールの完全な部品番号が、改訂サフィックスを含め、取り付けられているモジュールと正確に一致することを確認してください。
輸送または保管による損傷がないか、コネクタの接点を点検してください。元のモジュールを取り外す前に、すべての CNC データのバックアップが完了し、検証されていることを確認してください。
FROM ファイルセットを再ロードできるように準備してください。これらの手順が整っていれば、自信を持って取り付けを進めることができます。
Q4: モジュールを交換し、データを再ロードした後、1 つの軸のサーボパラメータがバックアップ値とわずかに異なっているようです。何をチェックすべきですか？
データ再ロード後、問題の軸のすべてのパラメータを 2 番目のバックアップコピーまたは機械のドキュメントと比較してください。
単一桁のパラメータの不一致は、パラメータ編集中のデータをキャプチャしたバックアップから生じることがありますが、安定した最終状態ではありません。
現在のパラメータ値が正しい機械動作を生成しており、バックアップにわずかな数値の違いしかない場合、復元された値は正しい可能性が高いです。
Q5: 機械は A20B-2902-0348 の後継リビジョン (例: /01A の代わりに /02A) を使用しています。これらは相互に交換可能ですか？
同じ基本部品番号内のマイナーなハードウェアリビジョンサフィックスは、同じ機能仕様を維持する PCB レイアウトの変更またはコンポーネントの置換を表します。
ほとんどの場合、これらは相互に交換可能です。
FANUC は通常、後継リビジョンを以前のリビジョンインストールと下位互換性があるように設計しています。
特定のアプリケーションで不確実な場合は、機械のメンテナンスドキュメントまたは FANUC サービスリソースで確認してください。
