| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2902-0302 |

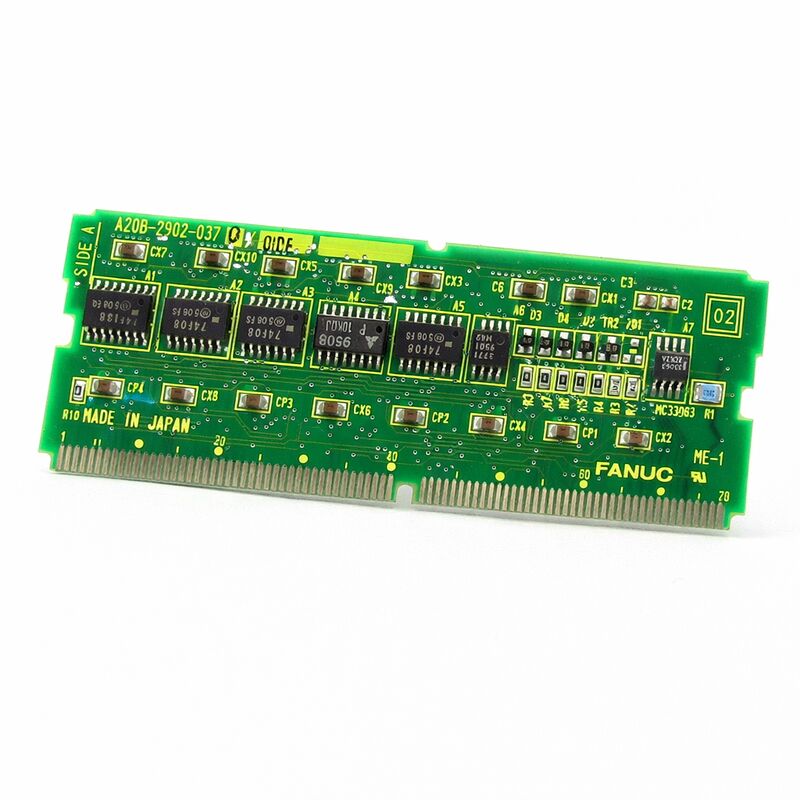

部品番号:A20B-2902-0302
製造者:FANUC株式会社 (日本)
製品タイプ:SRAMメモリモジュール (SMD子板)
メモリタイプ:SRAM (静的RAM ◎電池付き,電池で揮発性がない)
互換性のあるシステムFANUCシリーズ 16/18/160/180 モデルC,パワーマート-H (位置データを含む)
デザイン:SMDプラグイン子板
A20B-2902-0302は,FANUCのA20B-2902シリーズのSRAMメモリモジュールである.FANUCのSeries 16/18/160/180モデルCファミリーのFANUC CNCコントローラのための静的RAMストレージを提供します.位置データストレージをサポートするPower Mate-Hコントローラにドキュメント化されたアプリケーションを搭載しています.
これは表面マウント (SMD) の子板である. 制御器内のホストPCBの専用ソケットに収まるコンパクトなプラグインモジュールである.
SRAMは,電源サイクルの間に保持されなければならないデータに対する選択のメモリ技術ですが,動作中に書き込める必要があります.それはFlashメモリよりも速く,より多くの書き込みサイクルに耐える主電源が切れたときにデータを保持するために 小さな連続電流のみが必要です
機械の通常の使用時に発生するデータです パーツプログラム,パラメータテーブル,ツール,作業オフセットデータ,Power Mate-Hの場合軸位置データにより,電源サイクル全体で正確な位置管理が可能.
16/18/160/180シリーズモデルCは,FANUCのCNCの歴史において重要な世代であった.
16/18モデルCは,FANUCの近代的なデジタルサーボアーキテクチャとコンパクトなコントローラ形式要素への移行を代表した.160 と 180 の指定は,多経路と拡張軸の構成のためのプラットフォームを拡張しました.
パワーメイト-Hは,パレットチェンジャー,ローダー軸,および同様の補助運動システムなどの特定の機械制御アプリケーションに専用のコンパクトの単軸CNCでした.これらのシステムは,拡張可能なSRAM要件のためにA20B-2902メモリモジュールファミリーを使用した..
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2902-0302 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | SRAMメモリモジュール |
| メモリタイプ | バッテリー付き SRAM |
| 互換性のあるシステム | FANUCシリーズ 16/18/160/180 モデルC パワーマート-H |
| 適用 (Power Mate-H) | 位置データを保存する (位置機能) |
| デザイン | SMDプラグイン子板 |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
静的RAMは,各ビットデータを保存するためにフリップフラップ回路を使用する.各ビットには,2つの安定状態の1つにロックされた2つの交叉結合トランジスタが保持されている.
この構造は,ビットあたり1つのコンデンサを使用するDRAMよりも複雑ですが,データ状態が真に安定しているという利点があります.
電源が供給されている限り,データは漂流したり,定期的な更新を必要としません. これはSRAMを速く,一貫してします.
交換は電源です SRAMのフリップフラップ構造は DRAMセルよりも静止電流を消費しますバッテリーがフリップフラップ状態を保持するために必要な小さな電流を供給しますCMOS SRAMは,トランジスタの設計により,この静止電流を劇的に削減します.小型のリチウム電池が典型的な条件下でSRAMの含有量を長年維持できるようにする.
バッテリー電圧がSRAMの保持限界を下回ると,フラップフラップ状態が不安定になる.データは徐々に失われる.細胞が完全に破損するまで 孤立して機能しない電圧が急落すると
FANUC制御装置はバックアップ電池電圧を監視し,臨界値に達する前に低電池電池アラームを発生し,予防的な交換のための窓を提供します.
パワーメイト-Hは,FANUCの制御製品範囲内の特定のアプリケーション領域を表しています.Power Mate-Hは,補助機械機能のために設計された専用単軸コントローラです. ツールマガジンインデックス軸パレットシャトル軸,パーツロードアーム軸. その役割は,機械の主なCNCと緊密に統合された単一の目的のための動き管理です.
A20B-2902-0302の位置データ機能は パワーメイト-H アプリケーションでは シンプルですが 重要なものです
制御装置は,電源サイクルの後,正常に作業を再開するために,現在の軸位置を知らなければなりません.この位置データは,動作中に継続的に更新されるSRAMに保存されます.
この位置データが失われる場合,バッテリー故障,SRAMの破損,またはモジュールの交換により,制御器は軸位置を確認することはできません.軸が安全に自動運転を再開する前に,基準位置 (ゼロ回帰またはホーム操作) の帰還が必要です..
この位置データ要求により,バッテリーの健康状態は,Power Mate-Hアプリケーションにとって特に重要です.パラメータ損失が不便であるが,バックアップから復元できるメインCNCコントローラとは異なり,,パワーメイト-Hの位置データ喪失は 機械の物理的参照操作を必要とする.
パワーメイト-Hが頻繁にサイクルする補助軸を制御する自動送電ラインのアプリケーションでは,バッテリーのメンテナンスは定期的なメンテナンスの作業です.
A20B-2902-0302 モジュールを交換すると,常に空き SRAM になります.
シリーズ16/18モデルCアプリケーションでは,そのSRAMバンクに保存されていたすべてのデータが失われたことを意味します:部品プログラム (SRAMに保存されている場合),ワークオフセット,SRAM ストレージに割り当てられたデータレジスタ.
モジュールを交換する前に,CNCコントローラのメモリの完全なバックアップをしてください.
このバックアップにはパラメータ,ツールデータ,ワークオフセット,PMCデータテーブル,部品プログラムが含まれます.
バックアップメディア (通常はRS-232シリアル接続またはUSBストレージによるPC) はアクセス可能で,モジュールを外す前にバックアップが完了していることを確認しなければならない.
交換モジュールを設置し,コントローラを電源で起動した後,バックアップから復元します.
復元が完了したことを確認するために,各データカテゴリーをバックアップと比較します.
Power Mate-H アプリケーションでは,データ復元後に参照位置返却を実行して軸位置参照を確立します.
Q1: Series 16-C コントローラーは,電源を入れるとSRAMのメモリエラーアラームが表示されます.すべてのデータが一晩で失われたようです.バッテリーは3.1Vでテストされました.何が起こったのですか?
リチウム電池の3.1V値は使用寿命が終わりに近づいていることを示唆します. リチウム電池は故障に近いまでほぼ名目電圧を維持します.
SRAM保持の臨界値は通常2,0~2,5V程度ですが,バッテリーの内抵抗は年齢とともに増加します.負荷下での有効電圧は,開き回路値より低いことを意味します..
データ損失は,バッテリーが1泊間のオフ状態でSRAMを維持できなくなったことを示唆しています.バッテリーとSRAMデータを交換し,今後定期的にバッテリーチェックをスケジュールします.
Q2: パワーメイト-Hは電源断絶後に位置データエラーを示しています.これは機械操作に何を意味しますか?
パワーメイト-Hの位置データエラーは,SRAMの保存された軸位置が断電中に破損または失われることを意味します.
制御装置は軸の位置が分からないので,位置参照を再確立しない限り,自動操作を安全に再開することはできません.
軸を定義された本位に移動するために手動の基準位置返還 (基準点返還操作) を実行する.
制御器が参照を再確立すると位置データの保存が再開され,自動操作は継続できます.
Q3:A20B-2902-0302は,現在FROMストレージのみを搭載しているシリーズ18モデルCのメモリを拡張するために使用できますか?
シリーズ18モデルCにSRAM容量を追加するには,利用可能なメモリ拡張ソケットに互換性のあるモジュールと,追加のSRAMを認識するための適切なソフトウェア構成が必要です.-0302モジュールは,メインボードのソケットタイプと一致しなければならない..
シリーズ18-Cのハードウェアマニュアルのメモリ構成テーブルをチェックして, -0302が使用中の特定のボード修正の拡張オプションとしてリストされていることを確認してください.
いくつかのコントローラには,新しくインストールされたSRAMを起動するためにソフトウェアパラメータ変更が必要です.
Q4: CNC ソフトウェアのアップグレード後,SRAM モジュールは容量エラーを示します. モジュールは変更されていません. 問題は何ですか?
ソフトウェアのアップグレードは,SRAMアドレスマップまたは期待されるメモリ構成を変更することができます.
新しいソフトウェア バージョンでは,アップグレード前の SRAM 容量やモジュール構成が異なります.
メモリ設定の変更については,ソフトウェアアップグレードドキュメントをチェックしてください.
アップグレードには異なる SRAM モジュールが必要になる可能性があり,または新しいソフトウェアバージョンのインストールされたメモリレイアウトを正しく定義するためにパラメータ設定を更新する必要があります.
Q5: 代替A20B-2902-0302モジュールは,オリジナルのものとは異なる修正後尾 (例: /01A vs /02A) を有します.これは懸念事項ですか?
FANUCの部品番号の小修正後置きは,一般的にPCBレイアウトの修正または同じ機能を維持する部品の代替を意味します.
ほとんどの場合,後回の修正は,同じベース部品番号内の以前の修正と直接交換可能である.
ただし,疑いがある場合は,修正されたモジュールをインストールする前に,特定のコントローラモデルの保守ドキュメントまたは資格のあるFANUCサービスリソースとの互換性を確認します.
