| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2902-0270 |
CNC 工作機械のオペレータは、ディスプレイを通じて CNC と通信し、アラーム メッセージの読み取り、工具オフセットの入力、加工プログラムの確認、軸位置の監視を行います。この表示の品質と明瞭さは、オペレーターがいかに効率的かつ安全に作業を行えるかに直接影響します。
FANUC シリーズ 16/18 モデル B CNC では、表示セクションは 2 つの部分で構成されます。
CRTモニター(物理的なチューブとハウジング): オペレーターが見る画像を表示します。

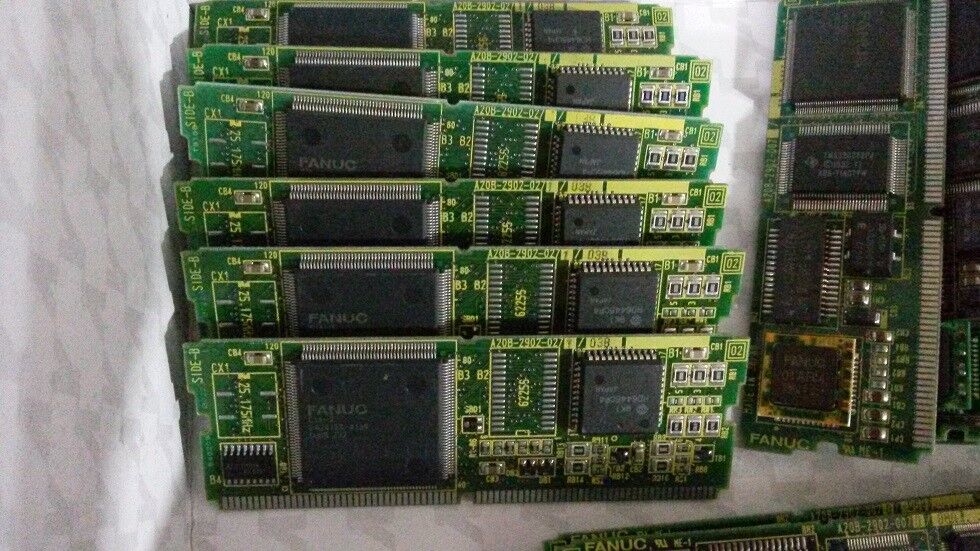

CRT コントロール モジュール (A20B-2902-0270): CNC の表示ロジックとモニター間の電子インターフェイス。このモジュールは、CNC の CPU システムから表示データを受信し、それを 14 インチ カラー CRT に必要なビデオ信号にフォーマットし、モニターの偏向回路とカラー回路を駆動します。
A20B-2902-0270 モジュールに障害が発生すると、ディスプレイが空白になったり、破損したコンテンツが表示されたり、エラー パターンが生成されます。CNC はプログラムの実行を継続しますが、オペレータは視覚的なインターフェイスを失います。
| パラメータ | 価値 |
|---|---|
| 表示サイズ | 14インチ |
| 表示タイプ | カラーブラウン管 |
| 互換性がある | シリーズ 16/18/160/180 モデル B |
| インストール | オプション 1 ボードマウント |
| 工事 | SMDモジュール |
| 部品番号 | A20B-2902-0270 |
FANUC シリーズ 16/18 モデル B プラットフォームでは、シリーズ 6、10、および以前の 16/18 世代で使用されていた初期のモノクロ ディスプレイからのアップグレード パスとしてカラー ディスプレイ機能が導入されました。カラーは CNC オペレーターのワークフローに実用的なメリットをもたらします。
プログラム表示：さまざまな種類の G コード ブロック (モーション コマンド、準備機能、その他のコード) を個別の色で表示できるため、プログラムをスキャンして特定の種類のコンテンツを識別することが容易になります。
アラームとメッセージの強調表示:カラーのアラーム メッセージとオペレーター プロンプトは、モノクロ テキストと比較して即座に注意を引きます。
グラフィカルなツールパス表示:カラーツールパスグラフィックにより、オペレータはさまざまなツーリングパスを区別し、アプローチとリトラクトの動きから切削パスを識別し、プログラムを実行する前に視覚的に確認することができます。
A20B-2902-0270 は、14 インチ モニタでこのカラー表示を可能にする CRT 制御電子機器を提供します。
18-B CNC の空白の表示:FANUC シリーズ 18-B マシニング センターには機能する CNC が搭載されています。軸は正常に動き、主軸が起動し、プログラムが実行されます。しかし、14 インチのカラー ディスプレイには画像が表示されません。 A20B-2902-0270 CRT コントロール モジュールが障害のあるコンポーネントとして識別されます。交換すると、CNC のモーション機能に影響を与えることなく、カラー表示が復元されます。
ディスプレイの色の破損:シリーズ 16-B CNC の 14 インチ CRT では、歪んだ色、ちらつき、または画像全体に線が表示されます。モニター自体は外部信号を使用して正しくテストされます。障害は A20B-2902-0270 モジュールにあります。交換すると正しい演色が復元されます。
Q1: A20B-2902-0270 は 14 インチ モニター専用ですか、それとも他の画面サイズも駆動できますか?
A20B-2902-0270は、14インチカラーモニター用CRTコントロールモジュールです。このモジュールによって生成されるタイミングおよび同期パラメータは、14 インチ CRT の偏向要件に合わせて調整されています。大幅に異なる画面サイズ (9 インチ、12 インチ) で使用すると、ジオメトリと同期タイミングが不正確になります。 9 インチモノクロシステムの場合、正しいモジュールは A20B-2900 シリーズの別の部品番号です。
Q2: A20B-2902-0270 を新しい A20B-2902-0271 または同様のバリアントに置き換えることはできますか?
A20B-2902-027x 範囲内の隣接する部品番号は、同じ CRT 制御モジュールの新しいリビジョンまたはバリアントである可能性があり、コンポーネントのマイナー アップデートが行われる可能性があります。異なるサフィックス バリアントが同じオプション 1 ボードと下位互換性があるかどうかは、オプション 1 ボードのソケット インターフェイスが変更されているかどうかによって決まります。別のサフィックスを置き換える前に、CNC のスペアパーツのドキュメントで互換性を確認してください。
Q3: CRT 制御モジュールの障害は CNC プログラムの実行に影響しますか?
いいえ。CNC の表示システムは、モーション制御機能やプログラム実行機能とは別のものです。 CRT 制御モジュールに障害が発生すると、ディスプレイが空白になったり、間違った内容が表示されたりしますが、CNC はプログラムの実行を継続し、PMC ロジックに応答し、サーボ軸を正常に制御します。機械は故障した表示でも動作を継続できますが、オペレーターによる視覚的なフィードバックはありません。これは、生産プロセスによっては危険な状態になる可能性があります。
Q4: 故障した A20B-2902-0270 と故障した CRT モニター管を区別する症状は何ですか?
故障した CRT 管は通常、完全に故障する前に、暗くなったり、焦点が合わなくなったり、明るさが低下したりして、徐々に故障します。画像は表示される可能性がありますが、品質は低くなります。制御モジュールに障害が発生すると、突然表示が失われる傾向があります。画像はゆっくりと劣化するのではなく、突然消えます。正常なモニターをオプション 1 ボードのビデオ出力信号 (アクセス可能な場合) に接続してテストすると、故障がチューブにあるのかモジュールにあるのかを確認できます。
Q5: CRT モニターは引き続き推奨されますか? それともシステムを LCD にアップグレードする必要がありますか?
元の CNC ハードウェアが生産サービスで維持されているマシンの場合、A20B-2902-0270 を同等のモジュールに置き換えることで、システムは元の構成に維持されます。これは、互換性と信頼性の観点から最も安全なオプションです。 FANUC CNC システム用の LCD 改造ソリューションが存在し、CRT ディスプレイ セクションを最新の LCD パネルに置き換えます。このような改造にはビデオ信号の互換性を確認する必要があり、追加のインターフェイス ハードウェアが必要になる場合があります。重要な生産装置については、モジュールの交換とディスプレイの改造のどちらを行うかを決定する前に、CNC の保守マニュアルと認定ファナック サービス パートナーを参照してください。
