FANUC A20B-2902-0225 | シリアルスピンドルインターフェイス付きSRAMモジュール — A20B-2902シリーズCNCメモリPCB

単なるSRAMモジュールではありません

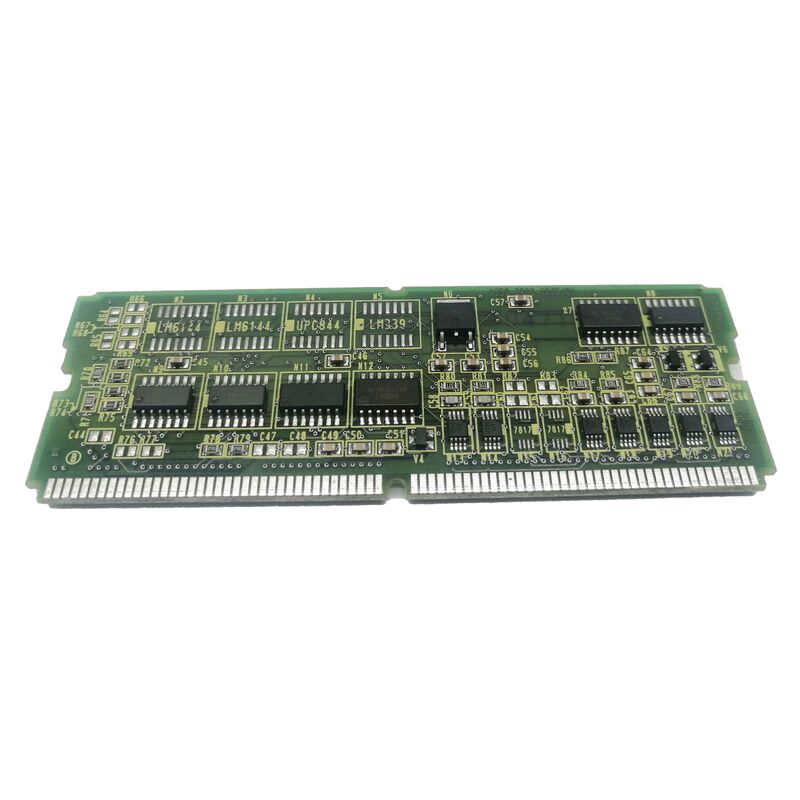

A20B-2902-0225は、FANUC Power Mate D/Fメンテナンスドキュメントで、シリアルスピンドルサポート付きメモリモジュールアセンブリとして説明されています。シリアルスピンドル指定は、メモリ機能のみをカバーする他のA20B-2902 SRAMバリアントとこのモジュールを区別します。このボードは2つの機能の交差点に位置します。CNCパラメータとプログラムを格納するバッテリーバックアップSRAMを提供し、サポートする特定の制御構成におけるシリアルスピンドル通信パスのハードウェアインターフェイスを含みます。

SRAMは、電源サイクル間で維持する必要のあるデータを格納します。CNCパラメータ、工具オフセット、部品プログラム、ワーク座標データ。バックアップバッテリーは、制御装置の電源がオフのときにSRAMセルにトリクル電流を維持します。バッテリーが保持電圧を下回ると、格納されているすべてのコンテンツが失われます。このモジュール上のシリアルスピンドルインターフェイスは、FANUCのシリアル通信プロトコルを使用してコントローラをスピンドルドライブアンプに接続します。シリアルスピンドルハードウェアを欠く標準SRAMバリアントでこのモジュールを交換すると、スピンドル通信に影響を与える構成の不一致が発生します。

主な仕様

交換にはデータ再ロードが必要

パッシブバックプレーンPCBとは異なり、このモジュールは機械が動作するデータを格納します。交換計画には、次の手順を含める必要があります。

1. すべてのCNCデータの検証済みバックアップを確保する— パラメータ、部品プログラム、工具オフセット、PMCデータ — インストールされているモジュールを取り外す前に。インストールされているモジュールがまだ部分的に機能している場合は、今すぐデータを抽出します。すでに故障している場合は、最新の利用可能なバックアップから復元します。
2. 交換品が完全な部品番号A20B-2902-0225と一致することを確認する— 隣接するA20B-2902シリーズバリアントは、SRAM容量、ハードウェア機能、またはターゲット制御プラットフォームが異なります。近くの番号はソケットに適合するかもしれませんが、シリアルスピンドルインターフェイスを欠いているか、異なるメモリ容量を持っている可能性があります。
3. インストール後、すべてのパラメータとプログラムを再ロードする— 交換モジュールは空の状態で届きます。データが復元されるまで、機械は動作できません。

SRAMコンテンツの依存性とシリアルスピンドルハードウェアの組み合わせにより、この交換は標準的なボード交換よりも手順が多くなります。元のボードを取り外す前にデータ側を計画することが、機械が数時間または数日で生産に戻るかどうかを決定します。

A20B-2902シリーズ — 正確な部品番号が必要

A20B-2902ファミリーは、FANUC CNCシステム向けの広範なメモリおよび機能モジュールをカバーしています。バリアントは、FROMおよびSRAM容量、追加のハードウェアインターフェイス（-0225のシリアルスピンドルインターフェイスなど）、およびターゲット制御プラットフォームが異なります。このファミリー内の隣接する番号間の物理的な類似性は一般的ですが、機能的な互換性は保証されません。交換品を調達する前に、必ずインストールされているボードのラベルにA20B-2902-0225が表示されていることを確認してください。

FAQ

Q1: A20B-2902-0225は標準のSRAMモジュールとどう違いますか？

シリアルスピンドルインターフェイスです。標準のA20B-2902 SRAMバリアントは、追加のハードウェアインターフェイスなしでバッテリーバックアップCNCメモリをカバーします。-0225には、FANUCのシリアルスピンドル通信パス用のハードウェアインターフェイスが含まれています。シリアルスピンドル通信を使用する制御構成では、このインターフェイスを欠くモジュールに交換すると、メモリ機能が正しく動作していてもスピンドル通信エラーが発生します。

Q2: 交換後にパラメータとプログラムを再ロードする必要があるのはなぜですか？

SRAMモジュールは、すべてのCNCオペレーティングデータ（パラメータ、部品プログラム、工具オフセット、ワーク座標）を格納します。交換モジュールは完全に空の状態で届きます。すべてのデータがバックアップから復元されるまで、機械は正しく動作できません。これはオプションのインストール後検証ではなく、交換を機能させるための不可欠なステップです。

Q3: インストールされているA20B-2902-0225が部分的に故障しました。交換前にデータを抽出できますか？

多くの場合、はい、部分的に故障したモジュールからでも可能です。CNCのデータバックアップ機能（MDIパネルからアクセス可能）は、元のモジュールがまだインストールされている状態で試みるべきです。モジュールが完全なバックアップには劣化しすぎている場合は、個々のデータ転送（パラメータ、次にプログラム、次に工具データ）を試みます。取り外し前に抽出されたデータは、新しいモジュールがインストールされた後のリカバリ負荷を軽減します。

Q4: SRAM保持に使用されるバッテリーは何ですか？また、いつ交換が必要ですか？

バックアップバッテリーは、コントローラモデルによって異なりますが、通常はリチウムコインセルまたはリチウムAAタイプのセルです。FANUC CNCシステムは、バッテリーがクリティカルな保持電圧に達する前に低バッテリーアラームを生成します。変更中にSRAMコンテンツを維持するために、コントローラの電源を入れたままバッテリーを交換してください。コントローラの電源がオフの状態でバッテリーが完全に放電すると、SRAMデータが完全に失われます。

Q5: -0225が入手できない場合、別のA20B-2902バリアントで代用できますか？

互換性が確認されない限りできません。隣接するA20B-2902番号は、SRAM容量、ハードウェア機能、またはターゲット制御プラットフォームが異なる場合があります。シリアルスピンドルインターフェイスを持たないモジュールは、同じ制御構成を提供できません。-0225を特定して調達するか、FANUCサービスリソースで提案された代替品に同等のシリアルスピンドルハードウェアサポートが含まれていることを確認してください。
