| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1212-0221 |

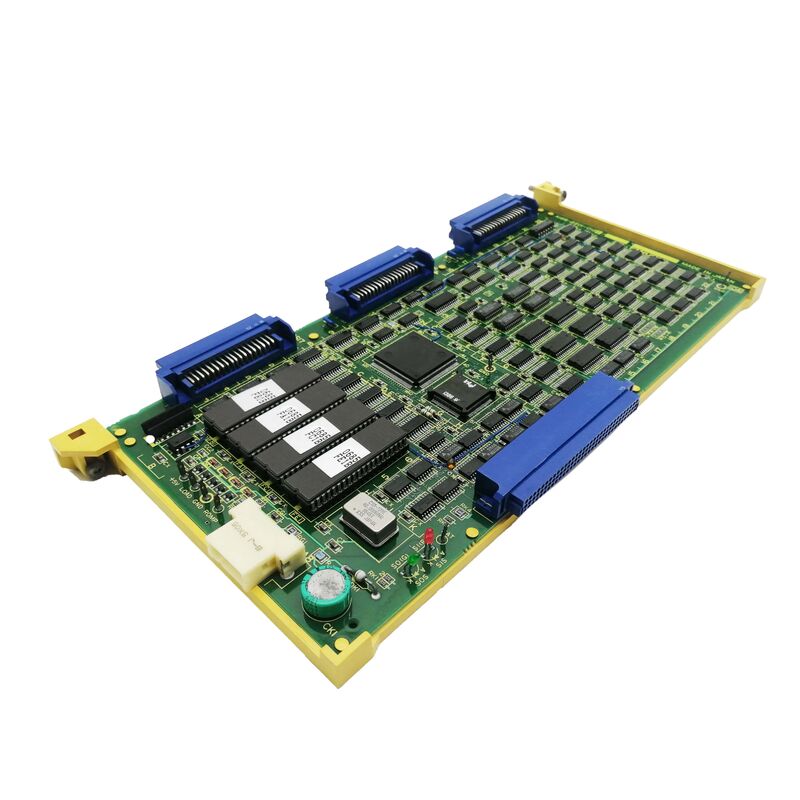

A16B-1212-0221 は、FANUC シリーズ 0-C CNC 用の「I/O カード C6」です。のシリーズ 0-C ハードウェア リファレンス テーブルでは、「A16B-1212-0221 (OLD) I/O Card C6 / A16B-2203-0111 (NEW) A16B-1212-0221 を置き換える」ことが確認されています。ファナックのシリーズ 0-C アーキテクチャでは、I/O カードは、PMC のラダー プログラムと工作機械の物理的な I/O 信号 (スイッチ、ソレノイド、ランプ、リレー、その他のマシンレベルの電気デバイス) の間のインターフェイスとして機能します。 「C6」の指定は、シリーズ 0-CI/O カード ファミリ内の特定の I/O カード構成を識別します。
| パラメータ | 価値 |
|---|---|
| 指定 | I/OカードC6 |
| 互換性がある | シリーズ 0-C CNC |
| 置き換えられるもの | A16B-2203-0111 |
| 旧仕様 | A16B-1212-0221 |
| シリーズ | A16B-1212 |
I/O カード C6 は、I/O リンク シリアル バスを介してシリーズ 0-C の PMC (プログラマブル マシン コントローラー) に接続します。各 I/O カードは以下を提供します。入力スキャン:PMC は、各 PMC スキャン サイクルで I/O カードから各物理入力 (押しボタン、リミット スイッチ、近接センサー) の状態を読み取ります。このカードは、マシンの 24VDC 信号レベルを PMC の内部ロジック表現に変換します。
出力ドライブ:PMC は、その出力コマンド (冷却剤のオン/オフ、ツール チェンジャー インデックス、ドア ロック、アラーム ランプ) を I/O カードの出力レジスタに書き込みます。このカードは、対応する 24VDC 出力信号をマシンのアクチュエーターに駆動します。 I/O カード C6 に障害が発生すると、PMC はサービスを提供するマシン I/O 信号と通信できなくなります。マシンはオペレータ コマンドに対する応答を停止し、PMC は I/O リンク通信アラームを生成します。
シリーズ 0-C CNC I/O 通信障害:FANUC シリーズ 0-C CNC は、特定の I/O リンク通信グループの PMC アラームを開発します。機械の機能 (冷却液、油圧、操作パネル) が応答を停止します。 A16B-1212-0221 が識別されます。 A16B-1212-0221 または A16B-2203-0111 に交換すると、I/O 通信が復元されます。0-C CNC I/O カード ストック
交換：シリーズ 0-C CNC を保守する施設は、標準スペアとして A16B-2203-0111 (新仕様) を保持していますが、同じ I/O カード C6 位置の A16B-1212-0221 余剰ユニットも受け入れます。
Q1: A16B-2203-0111 は、シリーズ 0-C CNC の A16B-1212-0221 を直接置き換えることができますか?
はい。 A16B-2203-0111 は、A16B-1212-0221 (I/O カード C6) の正式な「新規」代替品です。新しい仕様のボードは、同じ CNC スロット位置の古い仕様に直接適合する代替品として設計されています。
Q2: I/O カード C5 (A16B-1212-0222)、C6 (A16B-1212-0221)、および C7 (A16B-1212-0220) の違いは何ですか?
C5、C6、および C7 の指定は、シリーズ 0-CI/O カード ファミリ内のさまざまな I/O 容量またはアドレス構成バリアントを識別します。各バリアントは、特定の数の I/O ポイントまたは特定の I/O リンク アドレス範囲を提供します。適用可能なバリアントは、特定の工作機械の構成と配線方式によって決まります。
Q3: I/O カード C6 の指定はマシンの I/O 数に関係しますか?
ファナックのシリーズ 0-CI/O カード命名における「C」接頭辞と番号は、プラットフォームの I/O アーキテクチャ内の I/O カード タイプを識別します。各 C タイプのバリアント (C5、C6、C7) は、定義された I/O ポイントの補完を提供します。 C7 バリアント (A16B-1212-0220) は、FANUC シリーズ 0-C システム図で最も一般的に参照されます。C5 および C6 は、異なる I/O 構成のマシンに対応します。
Q4: A16B-1212-0221 の交換には PMC パラメータの変更が必要ですか?
いいえ。PMC パラメータと I/O リンク アドレス設定は、I/O カードではなく、CNC のメイン メモリに保存されます。交換品を取り付けた後、PMC は既存の構成を使用して新しいカードとの I/O リンク通信を再確立します。
