| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2902-0210 |
部品番号:A20B-2902-0210
製造者:FANUC株式会社 (日本)
製品タイプ:SRAMメモリモジュールPCB (CMOS設計)
メモリ容量:1MB SRAM
テクノロジーCMOS

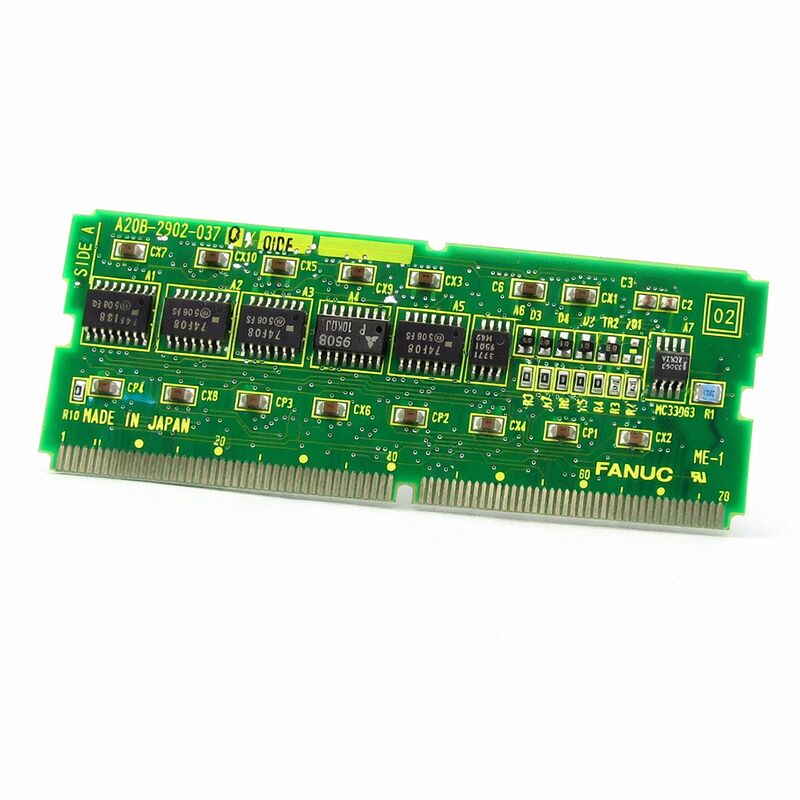

A20B-2902-0210は,FANUCのCNCおよび自動制御システム用の1MBのSRAMメモリモジュールである.
A20B-2902娘ボードシリーズに属し,FANUCコントローラアーキテクチャにおけるメモリ容量を拡張または置き換えることができるプラグインメモリモジュール.
CMOSの設計は特徴的なもので,CMOSの静的RAMは待機電力の消費量が非常に低く,バッテリーバックアップは実用的で効果的です.
バックアップ電池は SRAM のコンテンツを 停電期間中も保存し,保存されたパラメータ,プログラム,システムデータを保護します.
CNCコントローラ内のSRAMはバックグラウンドメモリではありません.
CNCパラメータ,保存された部品プログラム,ツールオフセットテーブル,ピッチエラー補償データ,マクロ変数電力サイクルを通して持続しなければならない他の情報.
SRAMの内容を失い,マシンが有効に設定されていない場合,マシンが再び正常に動作する前に,バックアップからパラメータを再起動する必要があります.
A20B-2902-0210はコンパクトなプラグインモジュールで1MBの重要なストレージを提供します.
専用ソケットを通じてメインCPUボードに接続される.プラグイン設計により,他のコンポーネントを乱さずにモジュールを交換することができる.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2902-0210 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | SRAMメモリモジュールPCB |
| ボードシリーズ | A20B-2902 |
| メモリタイプ | SRAM (静的ランダムアクセスメモリ) |
| 容量 | 1 MB |
| テクノロジー | CMOS (低電力設計) |
| データ保存 | バッテリー付き (バックアップバッテリーが必要) |
| デザイン | プラグイン子板 |
| 適用する | FANUCのCNCと自動制御システム |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新品 / 改装 / 修理 |
CMOSロジックゲートは,以前の双極ロジックファミリーと比較して非常に少ない電流で高低状態を切り替える.待機状態で システム電源が切れて SRAMが電池のみで動いているとき 電流の抽出が非常に低い.
標準的なリチウムコイン電池は このような条件下で SRAMの内容を何年も維持できます
この低消費電力の特徴は,CNCコントローラで SRAM バッテリーのバックアップを実用化させるものです
データの損失を防ぐために機械を継続的に電源で動かすという選択肢は,ほとんどの生産環境では現実的ではありません.
蓄電池付き CMOS SRAMは 制御器が通常 計画的な保守や週末 工場停止 緊急電源発生などで 停止できるようにします機械の設定を定義するデータを失うことなく.
バッテリー は 永久 的 な 部品 で は あり ませ ん.使用 期間 が ある の で,故障 する 前 に 交換 し なけれ ば なり ませ ん.
限界電圧を下回る電池は 停電時に SRAM の内容を保持できなくなります
メモリエラーが発生すると,起動時にアラームを鳴らします.アラームが鳴る前に定期的にバッテリーを交換することは,正しいメンテナンスです.
1メガバイトのSRAMは,相当なCNC構成に十分です.それは,数百のCNCパラメータ,複数のツールオフセットテーブル,PMCデータ標準的なCNC機械のコンフィギュレーションでは,1MBは快適な配置です.
より複雑な構成 ― 大きなマクロライブラリ,広範なツールライフマネジメントデータ,非常に多くの保存されたプログラム ― は,より大きな容量モジュールを推進する可能性があります.
このモジュールのデータは機械特有のものです.
同じモジュール部品番号が 2つの異なるマシンに 設置されている場合 完全に異なる内容を含んでいます
この理由から,空白の交換モジュールは,インストール後に完全なパラメータとプログラム復元を必要とする. モジュールのハードウェアは汎用であり,保持するデータは各マシンにユニークである.
A20B-2902-0210の交換装置を設置すると,機械のデータでプリロードされていない限り,空白モジュールがインストールされます.
すべてのパラメータとプログラムはインストール後にバックアップから復元する必要があります.このステップへのショートカットはありません.
パラメータバックアップファイルは最低限の要件です.それなしでは,パラメータは手動で再入力する必要があります.完全に構成されたCNCシステムでは時間がかかります.制御器にのみ保存され,外部にバックアップされていない部分プログラムが SRAM コンテンツが失われた場合,永久に失われます..
メモリーモジュールに関するメンテナンス作業の前に,メモリーカード,USBデバイス,またはDNCシステムへの外部バックアップは必須の練習です.
Q1:CNCは起動時にメモリエラーアラームを表示します.A20B-2902-0210が原因かもしれません.
起動時のメモリエラーは,通常 SRAM バッテリーが故障し,電源切断事件中にモジュールの内容が失われたことを示します.
モジュールを交換する前に,電池の電圧を確認します. 電池が切れた場合は,それを交換し,バックアップから復元しようとします.
バッテリーが良くなってアラームが鳴らされていれば モジュールの故障がある可能性があります
Q2: 新しいA20B-2902-0210がインストールされました. CNCパラメータがロードされました. 軸関連のエラーで動作中の機械アラーム. なぜ?
モジュール交換とパラメータ再充電後の軸アラームは,通常,パラメータの充電が不完全または誤っていることを示します.いくつかのCNCパラメータは互いに相互作用します 対応するパラメータが正しく更新されていない値設定は不一致な動作を生成します.
パラメータバックアップファイルが完全で,同じマシンから作成されたことを確認します.
パラメータとインストールされたCNCソフトウェアのソフトウェアバージョンの互換性が確認されていることを確認します.
Q3: バッテリーが使用終了後,バックアップ電池はSRAMの内容をどのくらい維持しますか?
バッテリーが保持値を下回ったら 次のオフでデータを失います限界値を超えた後,緩やかな期間はありません. SRAMは状態を維持するために最低電圧を必要とします..
バッテリーが低くなるとアラームが鳴る直後,次の計画的なシャットダウン前にバッテリーを交換します.
バッテリーがまだ充実していることを確認するため 機械がうまく動いていることを期待しないでください
Q4: 装置を設置する前に機能性を確認するために試験できますか?
SRAMモジュールは,すべてのメモリ位置に既知のデータパターンを書き込み,それを読み返すことによって検証することができる.専門の電子テスト機器がこれをすることができます.
実際には,ほとんどのユーザーは,ベンチメモリテストを行うのではなく,モジュールをインストールし,バックアップデータをロードし,通常のCNC操作下で正しい動作を確認します.
供給されたモジュールが疑われる場合,出荷前のテストを行うサプライヤーは,テストされていないユニットよりもより良い保証を提供します.
Q5:すべてのFANUC CNC コンフィギュレーションに 1 MB の SRAM が十分ですか?
標準的なCNC機械の配置では,機械加工センター,ターニングセンター,および典型的なオプションセットを持つ類似の機械では,通常,1MBが十分である.
非常に大きなPMC梯子プログラム,拡張マクロ変数セット,または非常に多くのストレージされたプログラムを持つ構成は,より大きな容量モジュールから利益を得ることができます.
特定のコントローラモデルに関するCNCシステムドキュメントでは,最大および推奨されるSRAMアロケーションを定義する.
